Gulvrenne med spalteåpning, bredde 50 mm FURO 163

Gulvrenne med spalteåpning, bredde 50 mm FURO 163

Bredde 50 mm. For næringsmiddelindustri etc. med mindre og større belastninger.
  • Kan skjøtes til valgfri lengde med flenseforbindelser. Bredde 50 mm.
  • Modullengde maks 2950 mm.
  • Kvalitet EN 1.4301 (AISI 304) alt. syrefast kvalitet EN 1.4404 (AISI 316L).
  • For innstøping i betonggulv.
  • Overdeler for flisgulv, epoxy/acrylgulv og stålslipt betonggulv.
  • Overdelen er teleskopisk justerbar og vribar 360° mot underdelen.
  • Rennens bunn er V-formet for å lette rengjøringen.
  • Uttagbar vannlås med håndtak.
  • EPDM-gummitetninger i.h.t. EN 681-1 type Wc.
  • Installasjonshjelpemidler som inngår: Leveres tildekket for å forhindre at betong renner nedover rennen under støping. Sterke festeører for forankring i bjelkelaget. Disse tillater enkel høydejustering ovenfra. For epoxy-/acrylgulv er utsparingslist for flensen inkludert.

  • Monteringsstag i plast er kun egnet for belastningsklasse L15, mens Monteringsstag i metall er kompatible med både L15 og M125.

  • Ved belastningsklasse M125 er rennene utvendig forsterket med langsgående profiler som gir god innfesting i betongen, gjør overkanten robust for trucktrafikk og fungerer som festepunkt for stilleben i metall. Se miljøbilde.

  • L15 For arealer med lett kjøretrafikk, men ikke truck. Testet i.h.t. NS-EN 1253-1 med 10 kN belastning.
  • M125 For arealer med lastbil og trucktrafikk. Testet i.h.t. NS-EN 1253-1 med 85 kN belastning.

Utførelser

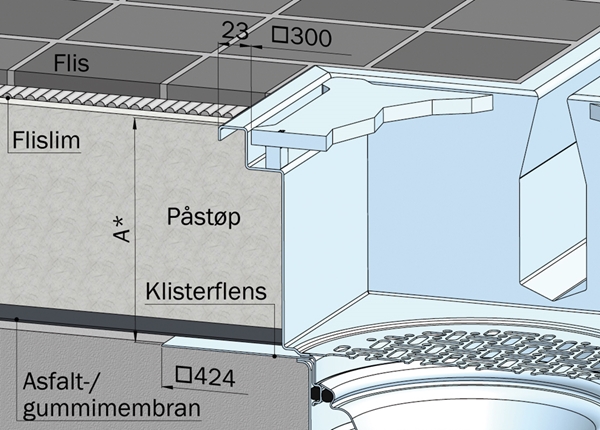

Flis F1

Flis F1

Gulvmateriale: Fliser på påstøp
Membran: Membran som skal limes mot rustfri flens
Membranfeste: 50 mm bred rustfrie klisterflens

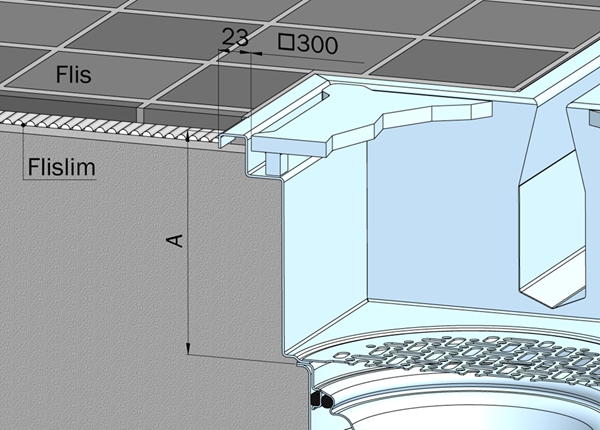

Flis F3

Flis F3

Gulvmateriale: Fliser på påstøp
Membran: Gulv uten membran
Membranfeste: Ingen

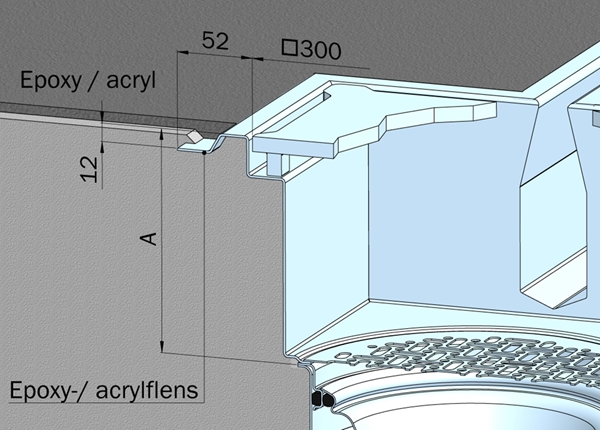

Epoxy-/Acrylgulv

Epoxy-/Acrylgulv

Gulvmateriale: Epoxy-/Acrylmasse (ikke Polyuretan sement)
Membran: Epoxy/Acryl
Membranfeste: Vedheftningsflens med utsparing for epoxy/acryl

Mål for gulvrenne FURO 163

Byggmått_ränna_med grop_SM_1.jpg

Byggemål for gulvrenne FURO 163:

S1: 345 mm

F1: 285 mm

S2: 555 mm

F2: 495 mm

Sluk og renner har alltid et tilkoblingsrør og dets vannstand/ V.g. å forholde seg til. Vannstand måles alltid i rørets såkalte bunnlinje. For å forenkle produktvalget oppgir vi totalhøyden (H) på våre sluk og renner. Totalhøyden er avstanden fra ferdig gulvoverflate ned til der vannet forlater produktet. Ved bunnutløp regnes målepunktet der stussen begynner. Totalhøyden (H) består alltid av overdelsdybden (D) pluss utløpsdelen på produktet.

Mål for samtlige gulvtyper FURO 163:

  • Totalhøyden (H) er 277-287 mm
  • Overdelsdybde (D) er 145 mm og rennen er på det dypeste 140 mm (RD).


Fall mot utløp: 0,5%

S 75

Sideutløp Ø75 mm

Kapasitet 4,8 l/s

S 110

Sideutløp Ø110 mm

Kapasitet 4,8 l/s

B 75

Bunnutløp Ø75 mm

Kapasitet 4,8 l/s

B 110

Bunnutløp Ø110 mm

Kapasitet 6 l/s

Vannlås

Vannlås

Art.nr. 220VH12

Vannlås med mekanisk luktstopp

Vannlås med mekanisk luktstopp

Art.nr. 220VL12

Vannlås, lukt- og tilbakestrømsstopp

Vannlås, lukt- og tilbakestrømsstopp

Vannlås med mekanisk lukt- og tilbakestrømsstopp

Art.nr. 220VLB12

Vannlås, med avstengningsfunksjon

Vannlås, med avstengningsfunksjon

Art.nr. 220VA2

Silkurv, 1,2 liter

Silkurv, 1,2 liter

  • Volum: 1,2 l
  • Kapasitet: 4,0 l/s

Art.nr. 220SK32

Silkurv, 2,7 liter

Silkurv, 2,7 liter

Silkurven passer i spygatt og i sluk med påbyggingsdel.

  • Volum: 2,7 l
  • Kapacitet: 4,0 l/s

Art.nr. 220SK41

Sandfang, 0,9 liter

Sandfang, 0,9 liter

  • Volum: 0,9 l
  • Kapasitet: 1,5 l/s

Art.nr. 220SF61

Sandfang, 1,5 liter

Sandfang, 1,5 liter

Sandfanget passer i brønner med påbyggingsdel eller i spygatutforming.

  • Volum: 1,5 l
  • Kapasitet: 1,5 l/s

Art.nr. 220SF41

Løftekrok

Løftekrok

Praktisk og ergonomisk løftekrok for sikker håndtering av rister og silplater. Gir et stabilt grep og reduserer risikoen for skader ved løft. Perfekt for vedlikehold og installasjon.

Art.nr. 1LK1

Nøkkel for vannlås

Nøkkel for vannlås

Nøkkel for vannlås med avstenging.

Art.nr. 1NV1

Påbyggingsdel

Påbyggingsdel, gir plass for ekstra store tilbehør. Øker totalhøyden med 82 mm.

Art.nr. 1VPA220

Inngangsdel

Innløpsdel med tilkobling Ø 50 mm. Monteringen øker totalhøyden med 82 mm.
Vannrennen ved innløpet er plassert 70 mm under overdelenes dybde (D).

Art.nr. 1VIN220

Jordflette

Jordflette for potensialutjevning. Tilpasset for valgfritt festepunkt på sluk og renner.

For mer informasjon:
Monteringsanvisning for jordflette

Art.nr. 1VJF

Spygatt

Gulvsluk uten innebygd vannlås. Et vannlås kan enkelt ettermonteres ved behov.

  • Kapasitet: 6 liter/sek

Art.nr. 1VSU220

Monteringsstag, gjengestång

Monteringsstag, gjengestång

Enkel justering ovenfra.

  • Høyde 300 mm.
  • Fotens diameter = 100 mm.

Art.nr. 1SB30

Monteringsstag i plast

Monteringsstag i plast

Monteringsstag som muliggjør enkel justering ovenfra.

  • Høyde: 300 mm
  • Fotens diameter: 100 mm.

Brukes sammen med installasjonsutstyr "Bits til monteringsstag plast".

Art.nr. 1SB40

Bits til monteringsstag plast

Bits til monteringsstag plast

For enkel høydejustering av monteringsstag i plast.

Art.nr. 1BITS16

Tettingmiddel Aqua Tät

Tettingmiddel Aqua Tät

Tettingmiddel Aqua Tät for plastbelegg. Brukes under belegget ved montering av klemram.

Art.nr. 1AQUAT40
