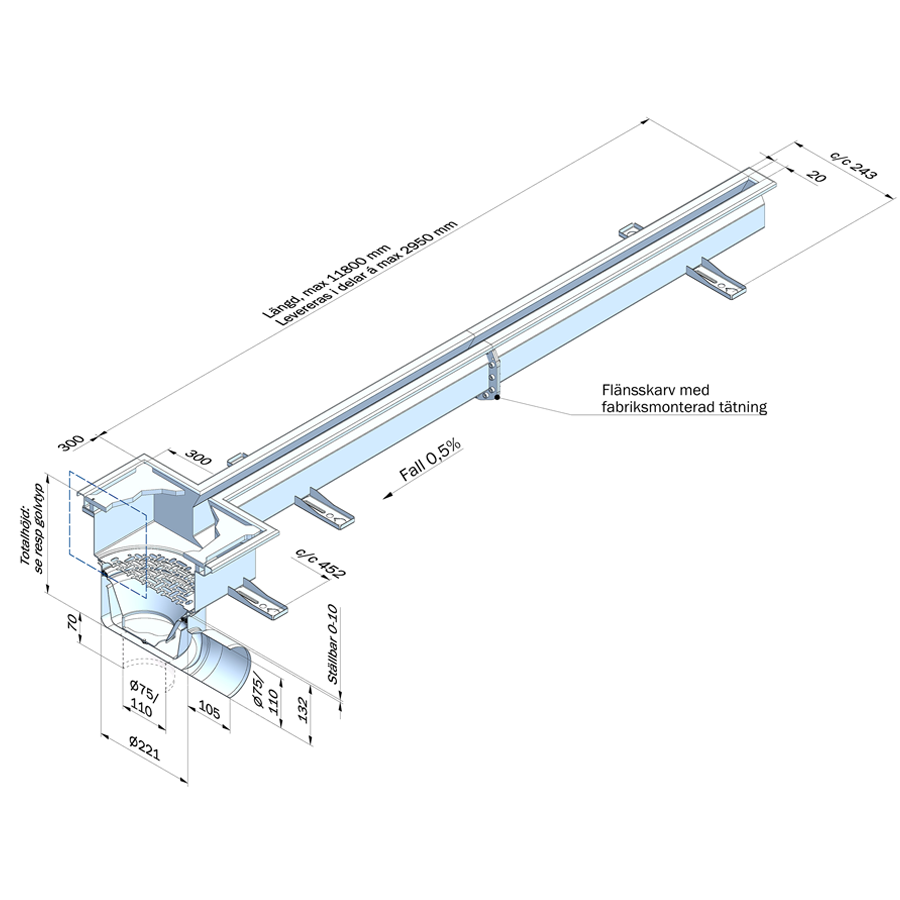

Egenskaper FURO 163

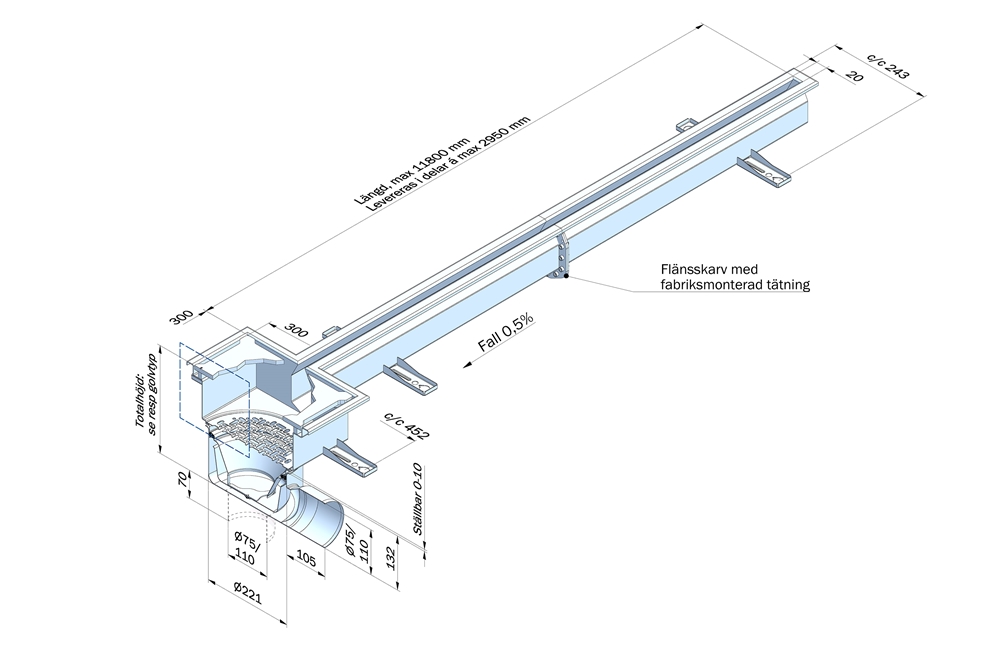

- Kan byggas till valfri längd med täthetstestade flänsförband. Bredd 50 mm.
- Modullängd max 2950 mm.
- Kvalitet rostfritt EN 1.4301 (SS 2333) alt. syrafast rostfritt EN 1.4404 (SS 2348).
- För ingjutning i betonggolv.
- Överdelar för klinkergolv, massagolv samt stålslipat betonggolv som är vridbara 360°, vinkelställbara och teleskopiska.
- Rännans botten är V-formad för att underlätta självrensning.
- Golvrännan har utloppsdel med urtagbart vattenlås med handtag.
- EPDM-gummitätningar enligt EN 681-1 typ Wc.

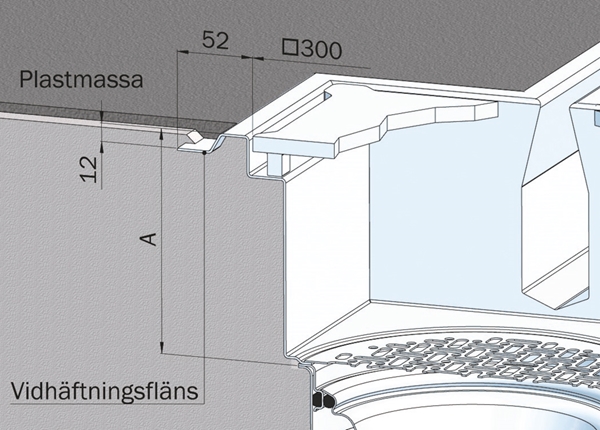

- Installationstillbehör som ingår: Levereras täckt för att hindra betong från att rinna ner i rännan under gjutning. Rejäla fästöron för förankring i bjälklaget. Dessa ger möjlighet till enkel höjdjustering ovanifrån. Vid massagolv ingår ursparingslister på vidhäftningsflänsar.
Belastningsklasser
- L15 För utrymmen med lätt körtrafik, dock ej trucktrafik. Provad enligt SS-EN 1253-1 med 10 kN belastning.
- R50 För utrymmen med medeltung fordonstrafik, dock ej trucktrafik. Provad enligt SS-EN 1253-1 med 33 kN belastning.

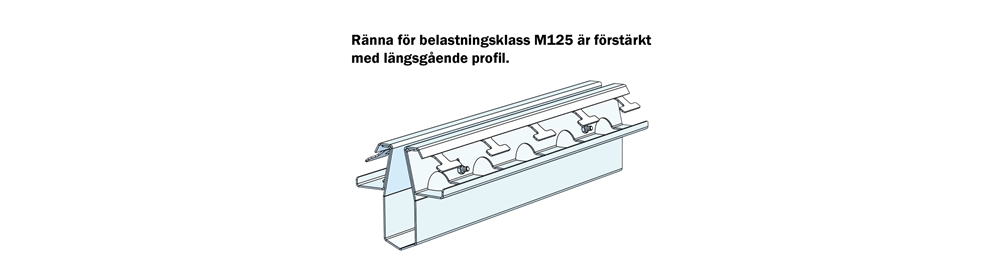

- M125 För utrymmen med lastbils- och trucktrafik. Provad enligt SS-EN 1253-1 med 85 kN belastning.
Godkännanden
FURO 163 är sammansatt av typgodkända golvbrunnsdelar från 008-sortimentet. Konstruerad för att uppfylla kraven i den gällande normen för golvbrunnar, SS-EN 1253-1.
Utlopp
![](/storage/2B278469E68A38F7BB0631DD3606B62F1D61E62AAA88A0026E1841C2D3BE44B2/aa556b4d90254609994f5f6e28e132e1/200-153-0-jpg.Jpeg/media/931f5792a675481cac3eb43ac5f584cb/S75.jpeg)
S 75
Sidoutlopp Ø75 mm Kapacitet 4,8 l/s![](/storage/0937892444E30BC04E2D4762596D4C356A4D7BA51BE77CB91E52A69883914C96/37443a1fe4324783b4496e90426cd015/200-153-0-jpg.Jpeg/media/050bd6e48a3c4eb9839a28547179667d/S110.jpeg)
S 110
Sidoutlopp Ø110 mm Kapacitet 4,8 l/s![](/storage/6C3CFF605E261861D2FE05476FDBA5860AE826FB4449F8D03DDFA453F2067A94/555ab145c5ee43f8bfe20e19486b60d9/200-153-0-jpg.Jpeg/media/1aae9c72ae834e68a5a9a6ce1e3ce9cb/B75.jpeg)
B 75
Bottenutlopp Ø75 mm Kapacitet 4,8 l/s![](/storage/4B8D2E0694CEF4CCED43995CB2FFF1D79D9699377CFA7528FE51F652098A092B/e4d2bc3bf9b24ffa9facc6dd6ff4e089/200-153-0-jpg.Jpeg/media/231c174cb9784ffe8b13f709c2f8c09d/B110.jpeg)
B 110
Bottenutlopp Ø110 mm Kapacitet 6 l/sGolvtyper

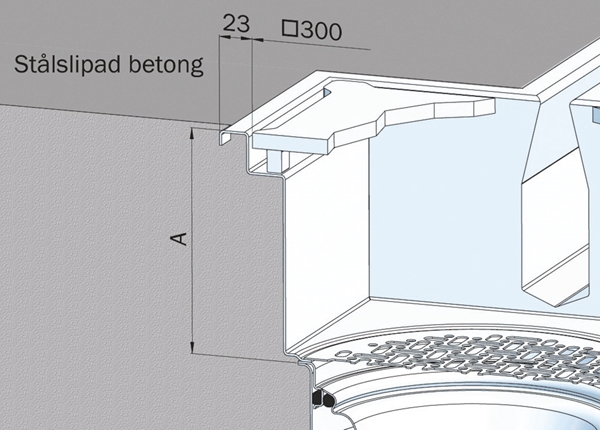

Stålslipat betonggolv
Golvmaterial: Betong Tätskikt: Golv utan tätskikt Tätskiktsanslutning: - Totalhöjd: 277-287 mmKlinker K1

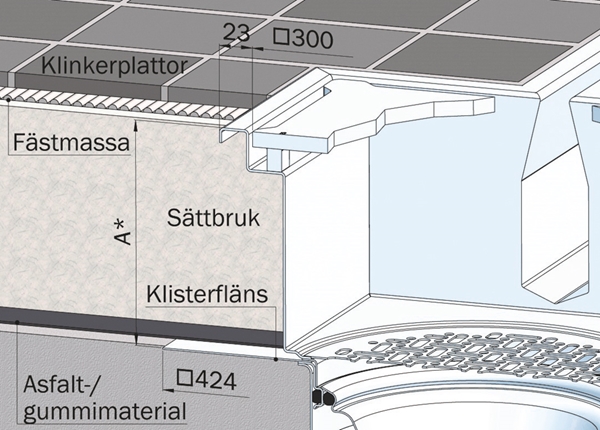

Golvmaterial: Plattor i sättbruk Tätskikt: Tätskikt som kan klistras mot rostfri fläns Tätskiktsanslutning: 50-100 mm bred rostfri klisterfläns Totalhöjd: 277-287 mmKlinker K3

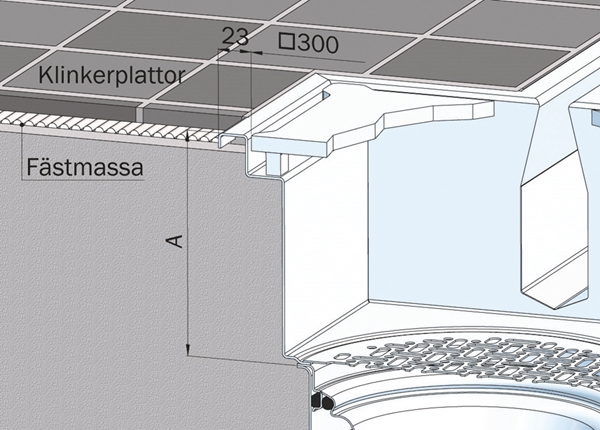

Golvmaterial: Plattor i sättbruk Tätskikt: Golv utan tätskikt Tätskiktsanslutning: - Totalhöjd: 277-287 mmInstallationstillbehör
![](/storage/034DB4A1BBCF75372CC44008DEFB0979E67E4686BE651DFCA27D6C62309F05DB/5233404aa9994265bbe548fc07552b97/200-218-0-png.Png/media/99ddada33a9b4680be9969d21d432593/ST%C3%84LLBEN1SB40_BP_1.png)
STÄLLBEN
Enkel justering ovanifrån. Höjd 300 mm. Använd Bits till ställben. Fotens diameter = 100 mm.
Art.nr. 1SB40
![](/storage/F76F67FCF98EFC083003933D79FCC5DB3991EB98C13840BC78307A240B9CBE53/e6e542c2c8184d7fa01e9aa1e3171382/200-218-0-png.Png/media/4f9f75b25c04426fa3a715b4960d10e0/ST%C3%84LLBEN1SB30_BP_1.png)
STÄLLBEN
Av M10 gängstång och justering med vingmutter. Höjd 300 mm. Fotens diameter = 100 mm.
Art.nr. 1SB30
![](/storage/AC19339F69D2F74D3EB70A7844B5B40B19660C698CDB1D024B601F45A51F6F59/09b4cfc6a9714076b03d62fc8d94ff9b/200-218-0-png.Png/media/99941f049d444786a5d689a7cae28126/BITS1BITS16_BP_1.png)
BITS TILL STÄLLBEN
För enkel justering av ställben.
Art.nr. 1BITS16
Tillbehör
![](/storage/B33A86152CBB14D9BA778698DDF100D6041BA854DAB91C74266C86C96AE30C64/be44ca2cf6674561a1aa72076b6043d9/200-218-0-png.Png/media/31edafa03b2c41aba8c3588ea3edf227/SILKORG220SK32_BP_1.png)
SILKORG
Volym 1,2 L.
Kapacitet 4,0 l/s.
Art.nr. 220SK32
![](/storage/F4DC3880A16A60FF14988634B7C730CDD8FBE2C1E909207092A1B34B0F929669/6d75365628584f589344987fc5b933ba/200-218-0-png.Png/media/63d230ad48a14805a24e7019088469e7/SILKORG220SK41_BP_1.png)
SILKORG
Volym 2,7 L. Kapacitet 4,0 l/s. Passar i spygattutförande och i brunn med varianten Påbyggnadsdel.
Art.nr. 220SK41
![](/storage/07A32E5C3A452DBE258D72160C5136CCDD4A4B199D81462F167616A2E66DAB6A/8f5075c067cd4f9bbfc842852d952244/200-218-0-png.Png/media/7887811162914c9d8033ea3dee06d307/SANDF%C3%85NG220SF61_BP_1.png)
SANDFÅNG
Volym 0,9 L.
Kapacitet 1,5 l/s.
Art.nr. 220SF61
![](/storage/203FF8302482BC1E795E499437FC4D6237B15B6F62F24E46B48C939BCD6509A7/d1c9db321d56484fbf03d6a4fe64c906/200-218-0-png.Png/media/377e1cd22452435f9cea463764f55443/SANDF%C3%85NG220SF41_BP_1.png)
SANDFÅNG
Volym 1,5 L. Kapacitet 1,5 l/s. Passar i spygattutförande och i brunn med varianten Påbyggnadsdel.
Art.nr. 220SF41
![](/storage/DB0378B662CB724440E586D4E3E148278A91BFBF1267B6BD066172C732C3C69F/47a8aa1d156748289310493d716904ad/200-218-0-png.Png/media/230f30e2ecd8496d830ec83312cd5f88/VATTENL%C3%85S220VH12_BP_1.png)
VATTENLÅS
Ingår som standard. Kan eftermonteras i Spygatt.
Art.nr. 220VH12
![](/storage/72D111A5B5BEC79669326F26DA568DC007776B18C0F44994792010D1F1F83B89/cad7e32b2dca4ebfb72f1cb7d7dbbe23/200-218-0-png.Png/media/8d3dfe0172994396b2f749e3e9b87399/VATTENL%C3%85S220VL12_BP_1.png)
VATTENLÅS
Med mekaniskt luktstopp.
Art.nr. 220VL12
![](/storage/1479321E9E065A11CC858ED7B2331F301DE605082DCABE32A362F4118F221E87/9115b490660149d7b65803f7ae2ff68e/200-218-0-png.Png/media/1c6f9d1925614668aeb36b42888c99db/Vattenl%C3%A5s220VLB12_BP_1.png)
VATTENLÅS
Med mekaniskt luktstopp och bakvattenstopp.
Art.nr. 220VLB12
![](/storage/A9B5E8DFB7D66A3CE417D9E11AA729BEF8D1D2B044BAF7E1CFC004856ABBAD36/9967a95d6f9c433395642eda0defbd36/200-218-0-png.Png/media/7c74e6e2deb14d2ea223b5cafe5f05b4/VATTENL%C3%85S220VA2_BP_1.png)
VATTENLÅS
Avstängningsbart med nyckel. Vid kombination med tillbehör krävs en påbyggnadsdel.
Art.nr. 220VA2
![](/storage/CF33E101A344DA06741E6E8FED938A9C47A2805D7814D6D1F4BBE6E007F7D680/d536f9eead974d04938223f98715a774/200-218-0-png.Png/media/84df26e532f24b9b917be0d6464ad28d/LYFTKROK1LK1_BP_1.png)
LYFTKROK
Lyftkrok för rutgaller och silplåtar.
Art.nr. 1LK1
Variantutföranden
![](/storage/CF2F80554B4805C5820766DBA1539C39633815B8EEE52DBE3E5909BF8310B14A/a03fd6ad17c048759a5da21ea016912a/200-153-0-png.Png/media/63fedcc8f6dc46d5b9051f688875d171/INLOPPSDEL1VIN220_BP_1.png)
INLOPPSDEL
Inloppsdel med anslutning Ø 50 mm. Ökar totalhöjden med 82 mm.
Art.nr. 1VIN220
![](/storage/7FD35DB4B516760BA4A5EC4A7A20416FB4F7D4D1B60EE448DD30BA2EBF30E2D2/929e97a8828f46f997ce0696c39dfdb8/200-153-0-png.Png/media/87ad3df5e834421d80b31f5d6fdfab2e/P%C3%85BYGGNADSDEL1VPA220_BP_1.png)
PÅBYGGNADSDEL
Påbyggnadsdel, ger plats för extra stora tillbehör. Ökar totalhöjden med 82 mm.
Art.nr. 1VPA220
![](/storage/FC0C597497163CF1716CC9D86C8BAE6AE649B865D2025F9BC9575BC8F7D941ED/239e8f41703040ad8d3e16e7d7632b56/200-153-0-png.Png/media/7b2d196e589c433ebfe68d4fcbd3325e/UTLOPPSDEL-LITEN-1VLUD_BP_1.png)
LITEN UTLOPPSDEL, 200x200 MM
Utloppsdel med gallermått 200x200 mm.
Art.nr. 1VLUD
![](/storage/A65FEE580DD0229462D9B106814DFEA7F106CEEE0A6BF7E09B0F458A40501195/5c69b43aab7a49d792db183c8a9f7732/200-153-0-png.Png/media/16baa3a548ac41cf849ac70710aa63cd/EXTRA-UTLOPP1VRUR_BP_1.png)
EXTRA UTLOPP
Ränna med flera utlopp, kompletteras med c/c mått.
Art.nr. 1VRUR
![](/storage/012E80300BDA8E67FF861731AB85B283FEC2334481D99AF56A5F13F73271CFFD/cced70870de741389cad131ed8d20020/200-153-0-png.Png/media/06a1c7ea8ead4fe8889932942b8d4364/FLER-ANSLUTANDE-R%C3%84NNOR1VFAR_BP_1.png)

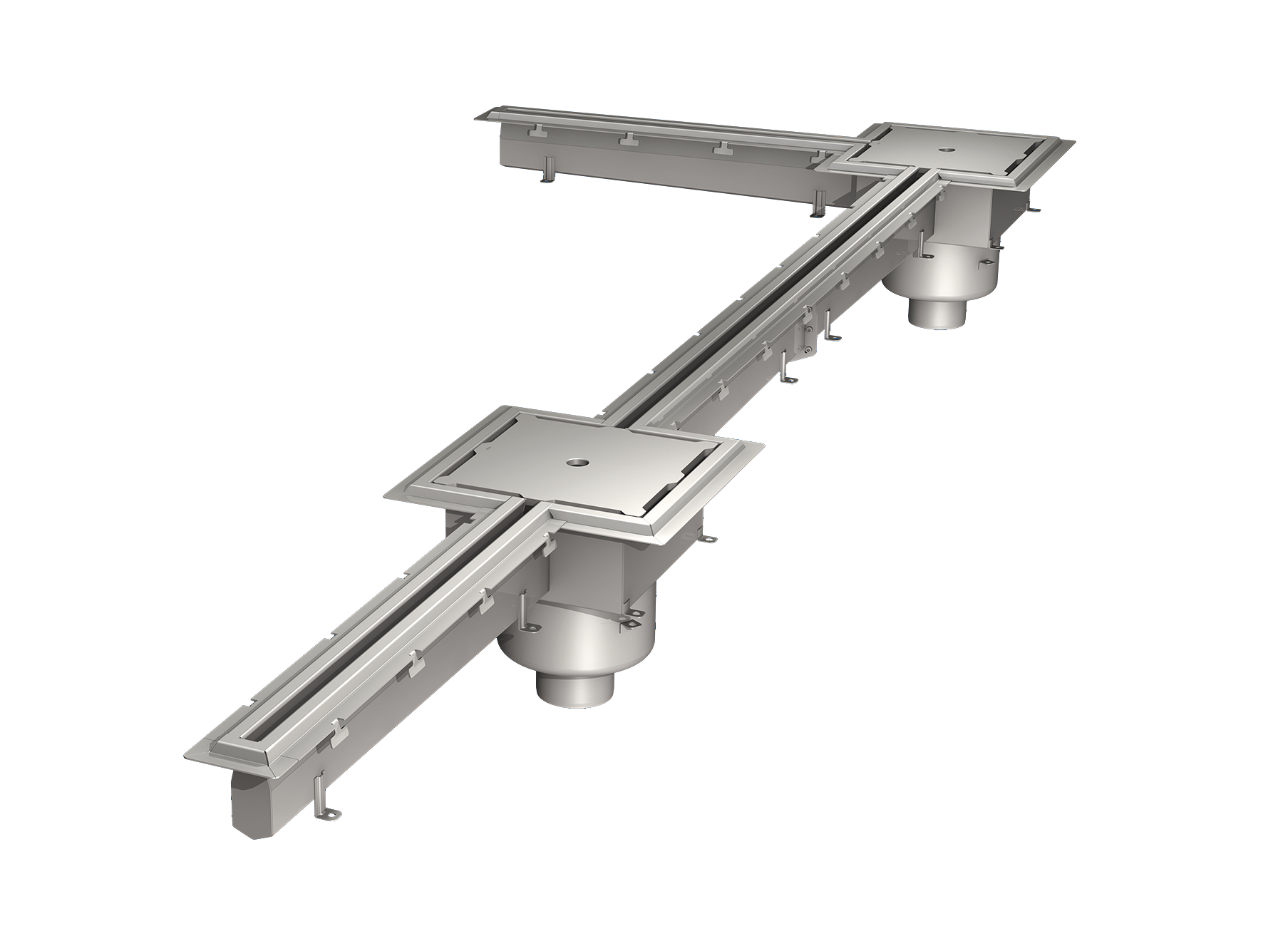

FLER ANSLUTANDE RÄNNOR
Fler anslutande rännor L2, L3, L4.
Art.nr. 1VFAR
![](/storage/BD82D2E16BF1843F4D682622F3B3A069A96B045C683423CA54C661ACBE640872/62859ae38eb04e31bebf57736c4b3c45/200-153-0-png.Png/media/5cb91a150d794fc8a9ce1147e0bcef6b/RADONT%C3%84TNING1VRT_BP_1.png)
RADONTÄTNING
Fabriksmonterad radon- och vattentätning.
Art.nr. 1VRT
![](/storage/B77D55EF330C511E2EF8565F85EB9C786C2E417A00025F31FB8090A78836D3D4/9c69c44fd40c417381698322f93cd319/200-153-0-png.Png/media/b03a5bafa2cc4741b7417d71ed012433/SPYGATT1VSU220_BP_1.png)
SPYGATT
Golvbrunn utan vattenlås. Kapacitet 6 l/s. Vattenlås kan eftermonteras om så önskas.
Art.nr. 1VSU220
Ange vid beskrivning och beställning
- Kanalränna FURO 163
- Totallängd

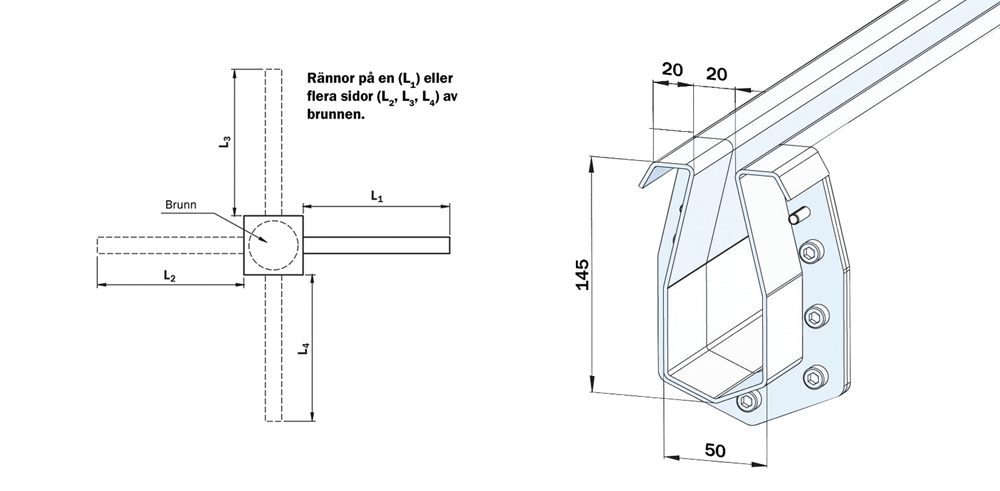

- Längd L1 (L2, L3 och L4 vid flersidig ränna)
- Utlopp
- Golvtyp
- Belastningsklass
- Kvalitet på rostfritt
- Installationstillbehör
- Tillbehör
- Eventuella variantutföranden
Miljöbedömda VVS-produkter
Gör medvetna materialval genom att använda miljöbedömda VVS-produkter från Furhoffs.
Det är viktigt att en byggprodukt inte innehåller hälsofarliga eller miljöfarliga ämnen vare sig vid tillverknings-, bygg- eller bruksskedet. SundaHus och BVB är två organisationer som ställt upp kriterier för miljöbedömning av byggprodukter. Furhoffs VVS-produkter är bedömda av båda organisationerna med bra resultat.
