Vaskeromsbrønn FURO 325

For tømming av skittent vann og fjerning av sand fra gulvvaskemaskiner.
  • Vaskeromsbrønnen er tenkt montert i vaskerom for tømming av skittent vann og sand fra gulvvaskemaskiner.
  • Stort akkumulert volum i brønnen for å klare tømming av gulv vaskemaskinenes skittenvannstank uten at vannet fyller brønnen og renner utover gulvet.
  • Stort oppløftbart sandfang med 7 L volum som samler opp sand og annet rusk som kan tette avløpssystemet.
  • Over det oppløftbare sandfanget er det en turbulens regulerende styringsplate som fører vannet i en jevn strøm, noe som gjør at mer sand blir igjen i sandfanget.
  • Tømmeplate, 200 mm bred spalteplate med hull Ø 60 mm for enkel tilkobling av tømmeslange fra gulvrengjøringsmaskin.
  • Valgfri lengde x bredde 400 mm.
  • For lagerførte størrelser se dokument Omgående levering.
  • Syrefast kvalitet EN 1.4404 (AISI 316L).
  • For innstøping i betonggulv.
  • Overdeler for flisgulv, epoxy/acrylgulv, gulvbelegg og stålslipt betonggulv.
  • Overdelen er teleskopisk justerbar og vribar 360° mot underdelen.
  • Kortendeplassert underdel med uttagbar vannlås.
  • EPDM-gummitetninger i.h.t. EN 681-1 type Wc.
  • Rustfri, sklisikker ruterist som har en maks vekt på. 6 kg pr. del.
  • Installasjonshjelpemidler som inngår: Leveres tildekket for å forhindre at betong renner nedover sluket under støping. Sterke festeører for forankring i bjelkelaget. Disse tillater enkel høydejustering ovenfra. For epoxy-/acrylgulv er utsparingslist for flensen inkludert.
  • L15 For arealer med lett kjøretrafikk, men ikke truck. Testet i.h.t. NS-EN 1253-1 med 10 kN belastning.
  • M125 For arealer med lastbil og trucktrafikk. Testet i.h.t. NS-EN 1253-1 med 85 kN belastning.
  • For gulvvaskemaskiner av ”Gå-bak”-type og for små kjørbare med skittenvannstanker på mellom 15–120 liter anbefales størrelsen 600x400 mm.
  • For større gulvvaskemaskiner med skittenvannstank på mellom 120–150 liter bør sluket være minst 800x400 mm for å få et stort nok akkumulerende volum.
  • For svært store maskiner bør vaskeromssluken dimensjoneres individuelt. Ta kontakt med oss for hjelp til prosjektering og tegning.

Utførelser

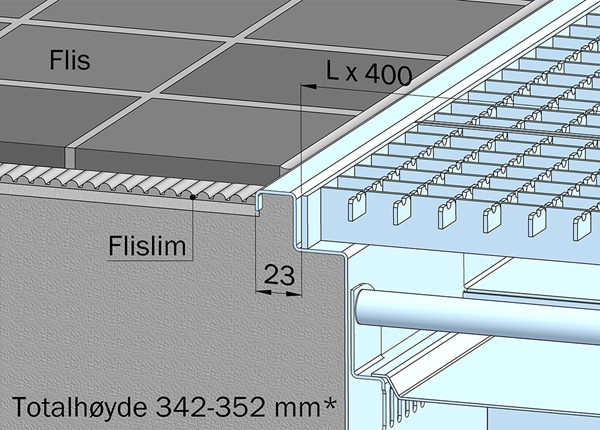

Flis F3

Gulvmateriale: Fliser på påstøp
Membran: Gulv uten membran
Membranfeste: Ingen

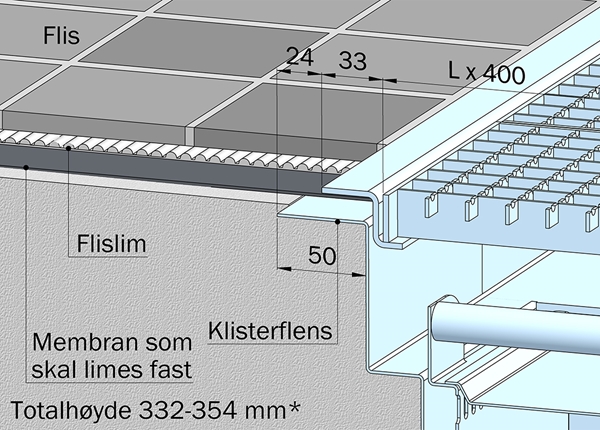

Flis F4

Gulvmateriale: Fliser direkte på membran
Membran: Membran som sparkles/rulles ut og festes på slukets membranflens
Membranfeste: 50 mm bred rustfrie klisterflens

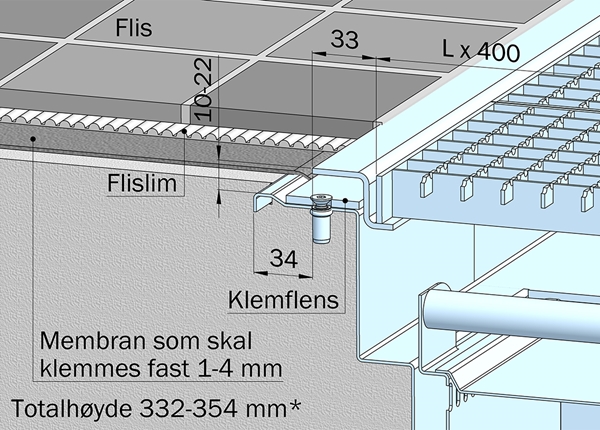

Flis F5

Gulvmateriale: Fliser direkte på membran
Membran: Membran som skal klemmes fast
Membranfeste: Klemflens

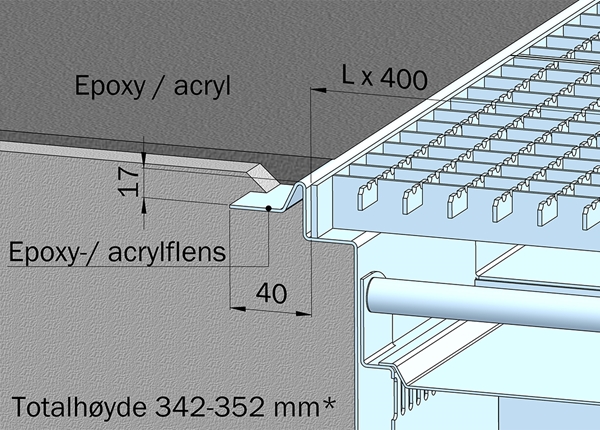

Epoxy-/Acrylgulv

Gulvmateriale: Epoxy-/Acrylgulv
Membran: Epoxy/Acryl
Membranfeste: Vedheftningsflens med utsparing for epoxy/acryl

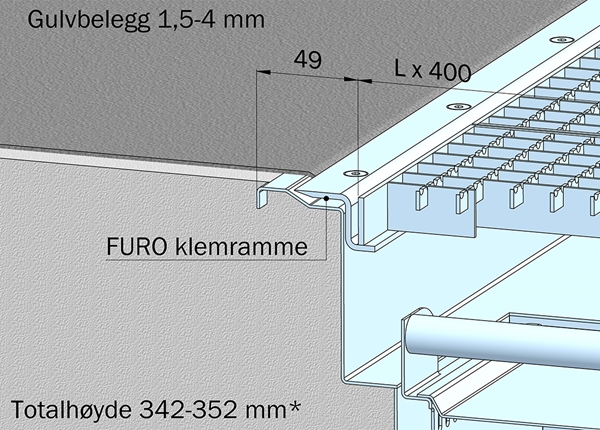

Gulvbelegg

Gulvmateriale: Gulvbelegg 1,5-4 mm
Membran: Gulvbelegg
Membranfeste: FURO klemramme

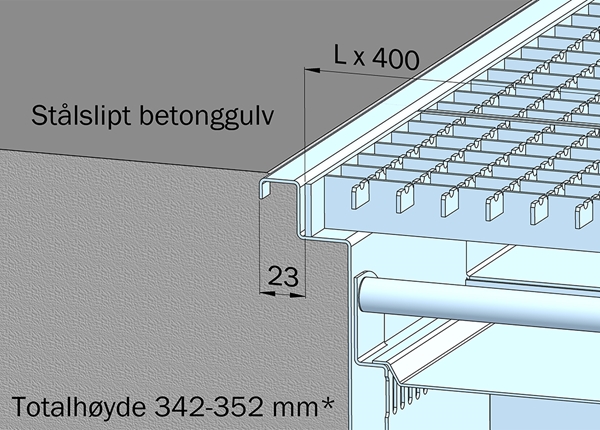

Stålslipt betonggulv

Gulvmateriale: Betong
Membran: Gulv uten membran
Membranfeste: Ingen

Mål for rengjøringssluk FURO 325:

  • Dybde: Ved lengder over 2000 mm øker rennens dybde.
Byggmått_större brunn_BMATT_1.jpg

Byggemål for rengjøringssluk FURO 325:

S1: 710 mm

F1: 650 mm

Sluk og rennende har alltid et tilkoblingsrør og dens vannløp/V.L. å forholde seg til. Vannløpet måles alltid fra rørets såkalte bunnlinje.


For å lette produktvalget angir vi totalhøyden (H) på våre sluk og rennende. Totalhøyden er avstanden fra ferdig gulvflate ned til hvor vannet forlater produktet. Ved bunnutløp regnes målepunktet der stosen begynner.


Totalhøyden (H) består alltid av overdelens dybde (D) pluss utløpsdelen på produktet. Hvis overdelens dybde økes, øker også totalhøyden, noe som påvirker produktets vannløpet.

Mål for FURO 325:

Overdelsdybde (D) er 210 mm. Rennens dybde (RD) er 95 mm.
Totalhøyden (H) blir dermed 342 mm.

Fall mot utløp er tilpasset produktet og gulvtypen.



S 75

Sideutløp Ø75 mm
Kapasitet 4 l/s

S 110

Sideutløp Ø110 mm
Kapasitet 4 l/s

B 75

Bunnutløp Ø75 mm
Kapasitet 4 l/s

B 110

Bunnutløp Ø110 mm
Kapasitet 4 l/s

Vannlås

Art.nr. 220VH12

Vannlås med mekanisk luktstopp

Art.nr. 220VL12

Vannlås, lukt- og tilbakestrømsstopp

Vannlås med mekanisk lukt- og tilbakestrømsstopp

Art.nr. 220VLB12

Vannlås, med avstengningsfunksjon

Art.nr. 220VA2

Halkskyddat rutgaller, L15

Halkskyddat rutgaller med belastningsklasse L15

  • Makslast: 1500 kg

Art.nr. Z-GALLER-L15

Rutgaller, M125

Rutgaller med belastningsklasse M125

  • Makslast: 12500 kg

Art.nr. Z-GALLER-M125

Løftekrok

Løftekrok for rister og silplater.

Art.nr. 1LK1

Silkurv, 1,2 liter

  • Volum: 1,2 l
  • Kapasitet: 4,0 l/s

Art.nr. 220SK32

Nøkkel for vannlås

Nøkkel for låsing av Vannlås 220VA2.

Art.nr. 1NV1

Jordingskabel

Jordingskabel

Fabrikksmontert jordingskabel for potensialutjevning.

Art.nr. 1VJF

Radonsperre

Radonsperre

Fabrikksmontert radon- og fukttetting.

Art.nr. 1VRT

Spygatt

Spygatt

Gulvsluk uten innebygd vannlås. Et vannlås kan enkelt ettermonteres ved behov.

  • Kapasitet: 6 liter/sek

Art.nr. 1VSU220

Tettingmiddel Aqua Tät

Tettingmiddel Aqua Tät for plastbelegg. Brukes under belegget ved montering av klemram.

Art.nr. 1AQUAT40

Monteringsstag, gjengestång

Enkel justering ovenfra.

  • Høyde 300 mm.
  • Fotens diameter = 100 mm.

Art.nr. 1SB30

Bits til monteringsstag plast

For enkel høydejustering av monteringsstag i plast.

Art.nr. 1BITS16

Monteringsstag i plast

Monteringsstag som muliggjør enkel justering ovenfra.

  • Høyde: 300 mm
  • Fotens diameter: 100 mm.

Brukes sammen med installasjonsutstyr "Bits til monteringsstag plast".

Art.nr. 1SB40
