Städrumsbrunn FURO 325

Rostfri städrumsbrunn utvecklad för effektiv tömning av smutsvatten och avskiljning av sand från skurmaskiner i städrum. Den stora vattenvolymen och den upplyftbara sandfångslådan säkerställer problemfri drift och långsiktig funktion, vilket gör brunnen idealisk för både offentliga och industriella städrum. Finns på lager för omgående leverans.

Användningsområde: Golvbrunnen är utvecklad för enkel och effektiv tömning av smutsvatten samt avskiljning av sand från skurmaskiner i städrum.
Stor ackumulerande vattenvolym: Städrumsbrunnen klarar tömning av smutsvattentankar från städ- och skurmaskiner utan risk för översvämning.
Upplyftbar sandfångslåda: Utrustad med en stor sandfångslåda på 7 L som effektivt avskiljer sand och annat skräp, vilket skyddar avloppssystemet mot igensättning.
Tömningsplåt: 200 mm bred spaltplåt med Ø 60 mm hål för enkel anslutning av tömningsslang från städmaskin.
Turbulensreglerande styrplåt: Fördelar vattenflödet jämnt över sandfångslådan, vilket ökar sandavskiljningen.
Variabel längd: 400–1200 mm i steg om 200 mm, med fast bredd på 400 mm.
Lagerlagd storlek för omgående leverans: 600 × 400 mm.
Material: Syrafast rostfritt stål EN 1.4404 (SS 2348) för hög hållbarhet och korrosionsmotstånd.
För ingjutning i betonggolv: Enkel integration i befintligt städrumsgolv.
Överdelar: Passar klinkergolv (K3, K4, K5), massagolv, plastmatta samt stålslipat betonggolv; vridbara 360°, vinkelställbara och teleskopiska.
Utlopp: Gavelplacerat med urtagbart vattenlås för enkel rengöring.
Halkskyddat rostfritt galler: Säkert och slitstarkt, utfört i sektioner med maxvikt 6 kg per sektion.
Installationstillbehör: Levereras med täckning för att hindra betongspill under gjutning, rejäla fästöron för enkel höjdjustering ovanifrån. Vid massagolv ingår och ursparingslister.

Teknisk specifikation – Städrumsbrunn FURO 325

Material: Syrafast rostfritt stål EN 1.4404 (SS 2348)
Bredd (mm): 400
Längd (mm): 400–1200, i steg om 200
Vattenlås: Urtagbart
Sandfång: Ja, volym: 7 L
Tömningsplåt: 200 mm bred med Ø 60 mm hål
Utlopp: Gavelplacerat, mer information under avsnitt "Utlopp och flödeskapacitet"
Galler: Rostfritt, halkskyddat, max 6 kg per sektion
Golvanpassning: Klinkergolv (k3, K4 och K5), massagolv, plastmatta, stålslipat betonggolv
EPDM-gummitätningar: EN 681-1 typ Wc

L15 För utrymmen med lätt körtrafik, dock ej trucktrafik. Provad enligt SS-EN 1253-1 med 10 kN belastning.
M125 För utrymmen med lastbils- och trucktrafik. Provad enligt SS-EN 1253-1 med 85 kN belastning.

För skurmaskiner av typen ”Gå-bakom” och för små åkbara med smutsvattentankar mellan 15-120 liter rekommenderas storlek 600x400 mm.
För större skurmaskiner med smutsvattentank mellan 120-150 liter bör brunnen vara minst dimension 800x400 mm för att få tillräckligt stor ackumulerande volym.
För mycket stora maskiner bör städrumsbrunnen dimensioneras individuellt.

Utföranden

Variabel längd (mm):

Längd (L) = 400-1200, (i steg om 200)
Fast bredd = 400

Djupmått (mm):

Överdelsdjup (D) = 210
Rännans djup (RD) = 95

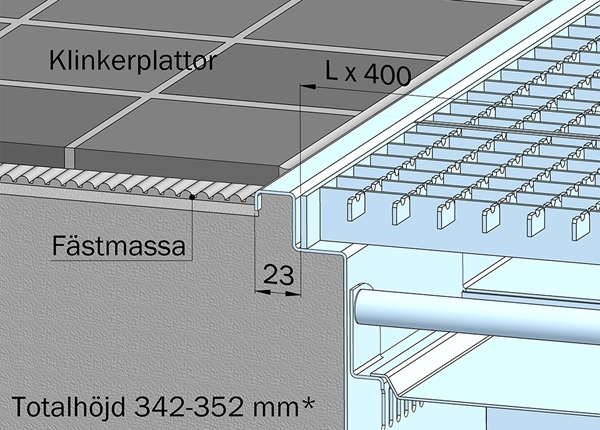

Klinker K3

Golvmaterial: Klinker i fästmassa

Tätskikt: Golv utan tätskikt

Tätskiktsanslutning: Ingen

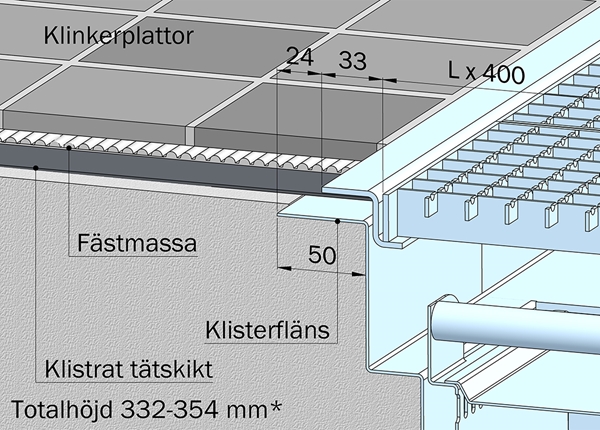

Klinker K4

Golvmaterial: Klinker direkt på tätskikt

Tätskikt: Tätskikt som kan rollas/spacklas ut och ansluts mot slät rostfri fläns

Tätskiktsanslutning: 50 mm bred rostfri klisterfläns

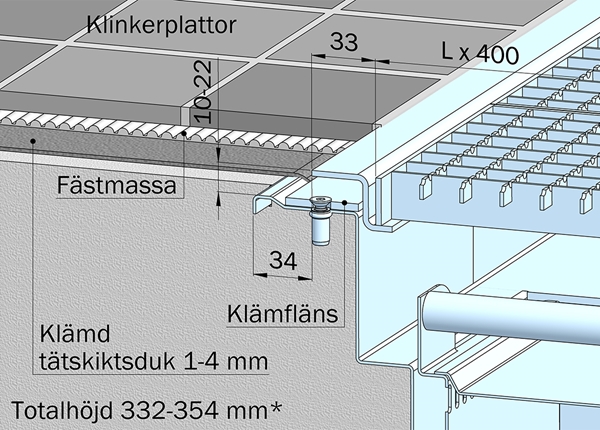

Klinker K5

Golvmaterial: Klinker direkt på tätskikt

Tätskikt: Tätskikt/Manschett som kläms fast

Tätskiktsanslutning: Klämfläns

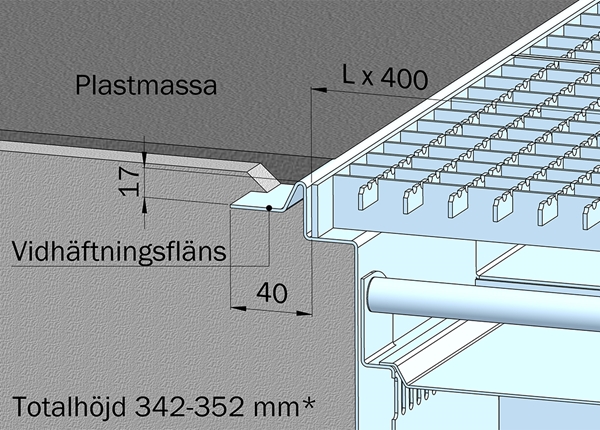

Massagolv

Golvmaterial: Massagolv

Tätskikt: Epoxy- eller akrylmassa

Tätskiktsanslutning: Massafläns med ursparing för massa

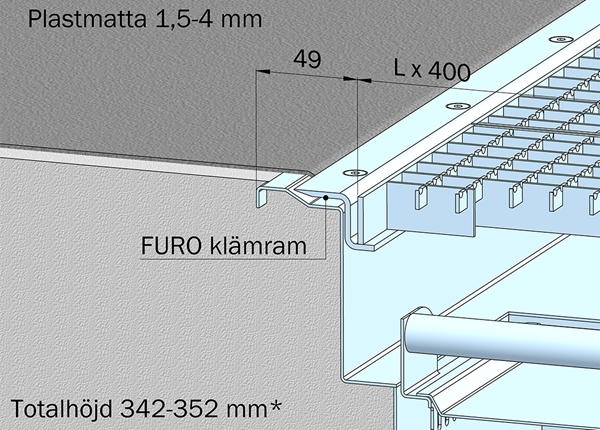

Plastmatta

Golvmaterial: Plastmatta 1,5-4 mm

Tätskikt: Plastmatta

Tätskiktsanslutning: FURO klämram

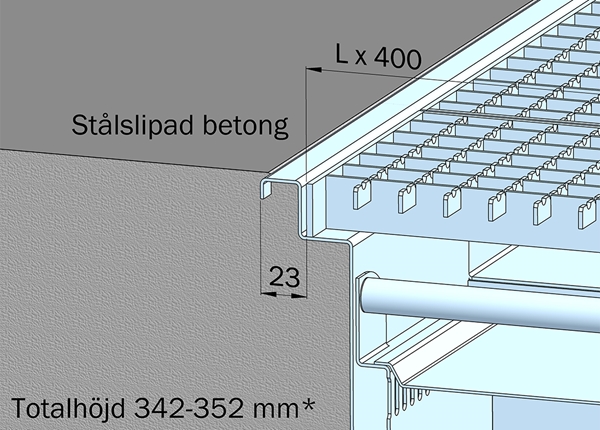

Stålslipat betonggolv

Golvmaterial: Betong

Tätskikt: Golv utan tätskikt

Tätskiktsanslutning: Ingen

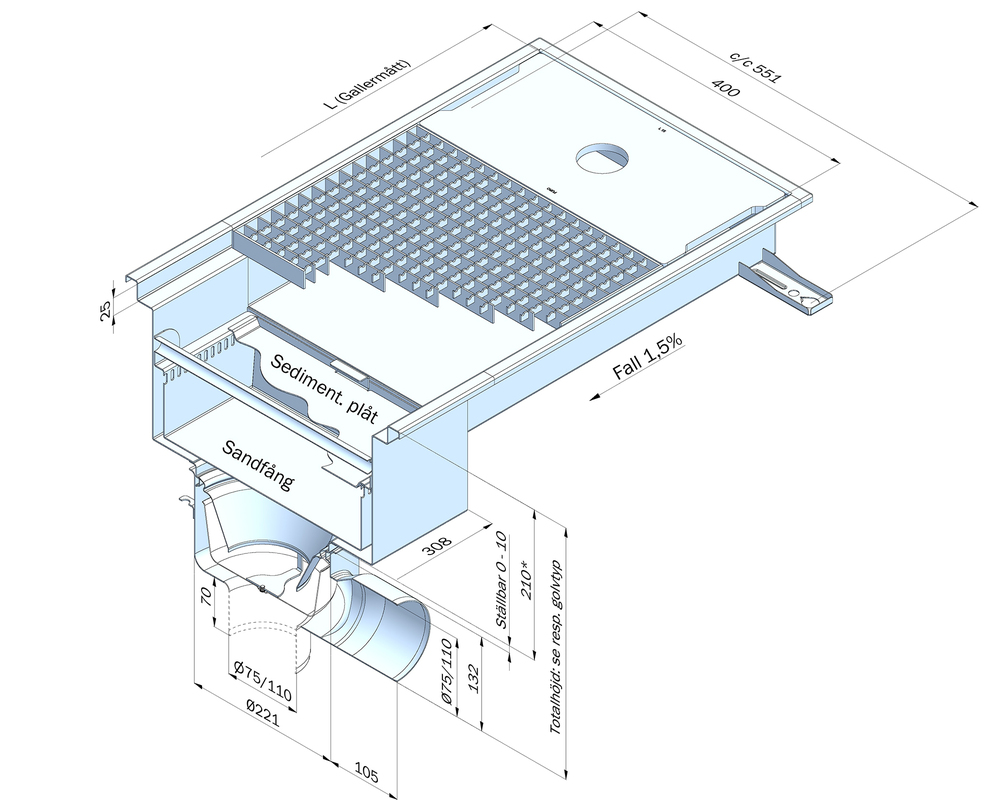

Mått för städrumsbrunn FURO 325:

*Produkten har fall mot utlopp.

För mer information, se avsnitt:
"Vattengång, totalthöjd, överdelsdjup och fall mot utlopp".

Byggmått för städrumsbrunn FURO 325:

S₁=710 mm
F₁=650 mm

Brunnar och rännor har alltid ett anslutningsrör och dess vattengång/V.g. att förhålla sig till. Vattengång mäts alltid i rörets så kallade bottenlinje.

För att underlätta produktvalet anger vi totalhöjden (H) på våra brunnar och rännor. Totalhöjden är avståndet från färdig golvyta ner till där vattnet lämnar produkten. Vid bottenutlopp räknas mätpunkten där stosen börjar.

Totalhöjden (H) utgörs alltid av överdelsdjupet (D) plus utloppsdelen på produkten. Om överdelsdjupet ökas, ökar även totalhöjden, vilket påverkar produktens vattengång.

Mått för FURO 325:

Överdelsdjup (D) är 210 mm. Rännans djup (RD) är 95 mm.
Totalhöjden (H) blir då 342 mm.

Fall mot utlopp är anpassat efter produkt och golvtyp.

S 75

Sidoutlopp Ø75 mm
Kapacitet 4 l/s

S 110

Sidoutlopp Ø110 mm
Kapacitet 4 l/s

B 75

Bottenutlopp Ø75 mm
Kapacitet 4 l/s

B 110

Bottenutlopp Ø110 mm
Kapacitet 4 l/s

Vattenlås

Ingår som standard. Kan eftermonteras.

Art.nr. 220VH12

Vattenlås, mekaniskt luktstopp

Vattenlås med mekaniskt luktstopp.

Art.nr. 220VL12

Vattenlås, lukt- och bakvattenstopp

Vattenlås med mekaniskt lukt- och bakvattenstopp.

Art.nr. 220VLB12

Vattenlås, avstängningsbart

Avstängningsbart med nyckel. Vid kombination med tillbehör krävs en påbyggnadsdel.

Art.nr. 220VA2

Halkskyddat rutgaller, L15

Halkskyddat rutgaller med belastningsklass L15.

Maxlast: 1500kg

Art.nr. Z-GALLER-L15

Rutgaller, M125

Rutgaller med belastningsklass M125

Maxlast: 12500kg

Art.nr. Z-GALLER-M125

Silkorg, 1,2 liter

Volym: 1,2 l
Kapacitet: 4,0 l/s

Art.nr. 220SK32

Lyftkrok

Praktisk och ergonomisk lyftkrok för säker hantering av galler och silplåtar. Ger stabilt grepp och minskar skaderisken vid lyft. Perfekt för underhåll och installation.

Art.nr. 1LK1

Nyckel till vattenlås

Nyckel för vattenlås med avstängning.

Art.nr. 1NV1

Radontätning

Fabriksmonterad radon- och vattentätning.

Art.nr. 1VRT

Jordfläta

Jordfläta för potentialutjämning. Anpassad för valfritt fästöra på golvbrunnar och rännor.

För mer info:
Monteringsanvisning för jordfläta

Art.nr. 1VJF

Spygatt

Golvbrunn utan inbyggt vattenlås. Ett vattenlås kan enkelt eftermonteras vid behov.

Kapacitet: 6 liter/sek

Art.nr. 1VSU220

Ställben av gängstång

Ställben av M10 gängstång. Justering med vingmutter.

Höjd: 300 mm.
Fotens diameter: 100 mm.

Art.nr. 1SB30

Ställben av plast

Ställben som möjliggör enkel justering ovanifrån.

Höjd: 300 mm
Fotens diameter: 100 mm.

Använd tillsammans med Installationstillbehör "Bits till ställben".

Art.nr. 1SB40

Bits till ställben plast

För enkel höjdjustering av
Ställben av plast.

Art.nr. 1BITS16

Tätningsmedel Aqua Tät

Tätningsmedel Aqua Tät för plastmatta. Används under matta
vid montage av klämram.

Art.nr. 1AQUAT40
