Rustfri lavbygd sluk for kjøkken, industri og verksted. Designet for ROT-arbeid, lang holdbarhet og enkel installasjon i miljøer med lettere belastning og effektiv håndtering av store strømmer.

Lav Rehab-gulvsluk FURO 123

Lavprofilert rustfritt gulvsluk spesialdesignet for rehabiliterings- og oppussingsprosjekter (ROT) som krever høy vannføring.

Brunnens lavbygde konstruksjon gjør den optimal for rehabiliterings- og renoveringsprosjekter (ROT) som krever høy vannføring og har trange installasjonsrom.
Produsert i rustfritt stål EN 1.4301 (SS 2333) eller syrefast rustfritt stål EN 1.4404 (SS 2348) for høy korrosjonsbestandighet og lang holdbarhet.
Utrustet med Innvendig vannlås og fast utløpsdel på kortsiden.
Rustfritt, halkbeskyttet rutenett laget i deler, der hver del har en maksimal vekt på 6 kg for enkel og ergonomisk håndtering.
Det er mulighet for å utstyre brønnen med funksjonelle tilbehør og tilleggskomponenter for ytterligere tilpasning til spesifikke behov.
Konstruert for innstøping i betongbjelkelag med overdeler for gulvtyper som flisgulv, massagolv, plastbelegg samt stålslipte betonggulv.

Størrelser og variabler:

Standardstørrelse 600x400 mm er på lager for umiddelbar levering.

Mulighet for å produsere brønnen i variabel lengde og bredde i jevne intervaller på 100 mm.

Variabel lengde: 300–1200 mm
Variabel bredde: 300–600 mm

Installasjon:

Leveres ferdigmontert og dekket for å forhindre at betong renner ned i brønnen under støping (opp til bredde 400 mm).
Ved massagolv følger det med utsparingslister på vedheftflenser.
Robuste festører for ulik forankring i bjelkelaget er inkludert.
Stellben for enkel montering og høydejustering tilbys. Se avsnittet Installasjonstilbehør.

L15 For arealer med lett kjøretrafikk, men ikke truck. Testet i.h.t. NS-EN 1253-1 med 10 kN belastning.

Den lavbygde konstruksjonen til FURO 123 gjør den velegnet for ROT-arbeid som krever høy vannføring og forbindelsesrøret er plassert høyt oppe i gulvbjelkelaget.
Ved behov for stor vannstrøm anbefaler vi først og fremst FURO 113. Hvis plassen i bjelkelaget er begrenset og FURO 123 blir valgt, foreslår vi doble uttak for best mulig ytelse.

Utførelser

Variabel lengde og bredde (mm):

Lengde (L) = 300–1200, i trinn på 100.
Bredde (B) = 300–600, i trinn på 100.

Målene refererer til slukets ristemål.

Faste dybder (mm):

Rennens dybde (RD) = 80
Dybde ved utløp (D) = 160
Vanngang (V.g) = 115

Utloppsplassering:
Endeplassert utløp.

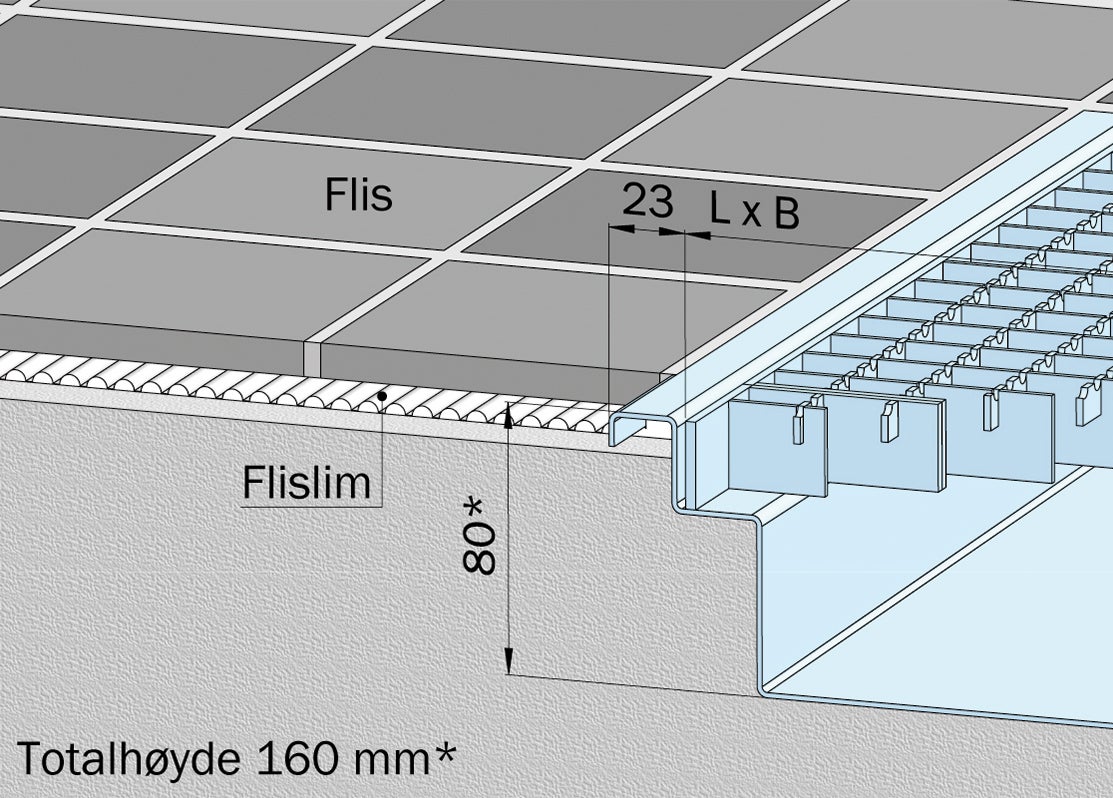

Flis F3

Gulvmateriale: Fliser på påstøp

Membran: Gulv uten membran

Membranfeste: Ingen

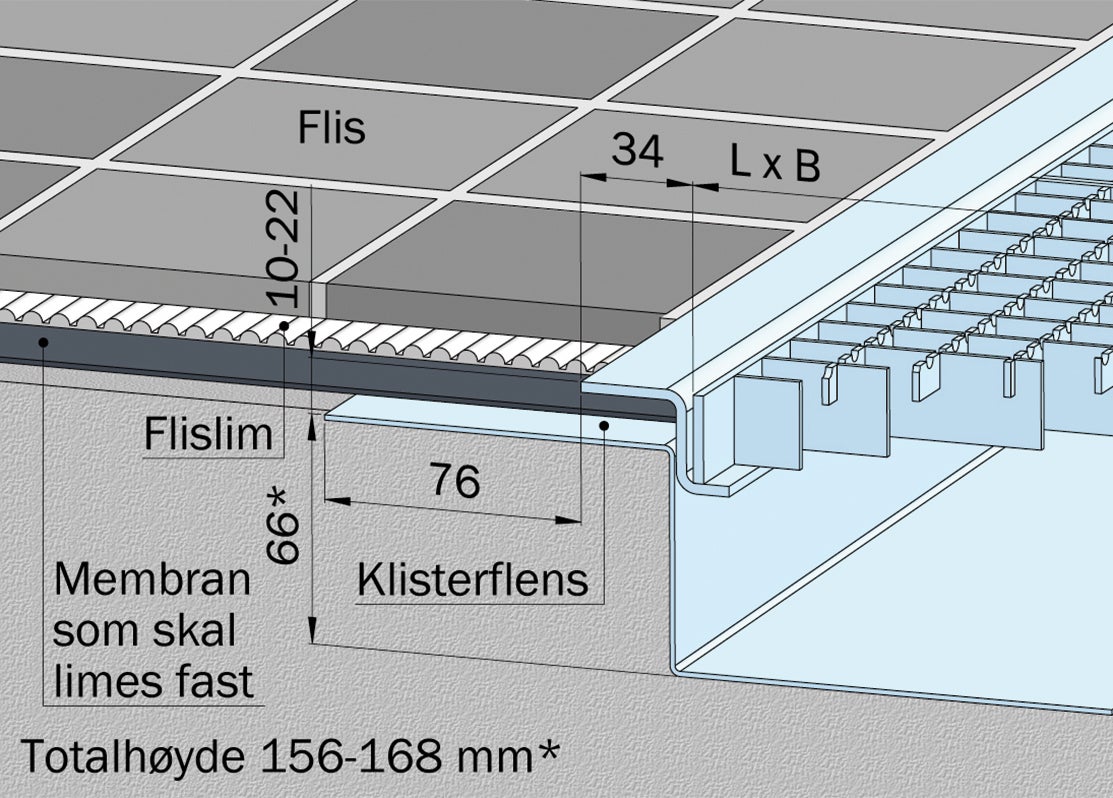

Flis F4

Gulvmateriale: Fliser direkte på membran

Membran: Membran som sparkles/rulles ut og festes på slukets membranflens

Membranfeste: 50 mm bred rustfrie klisterflens

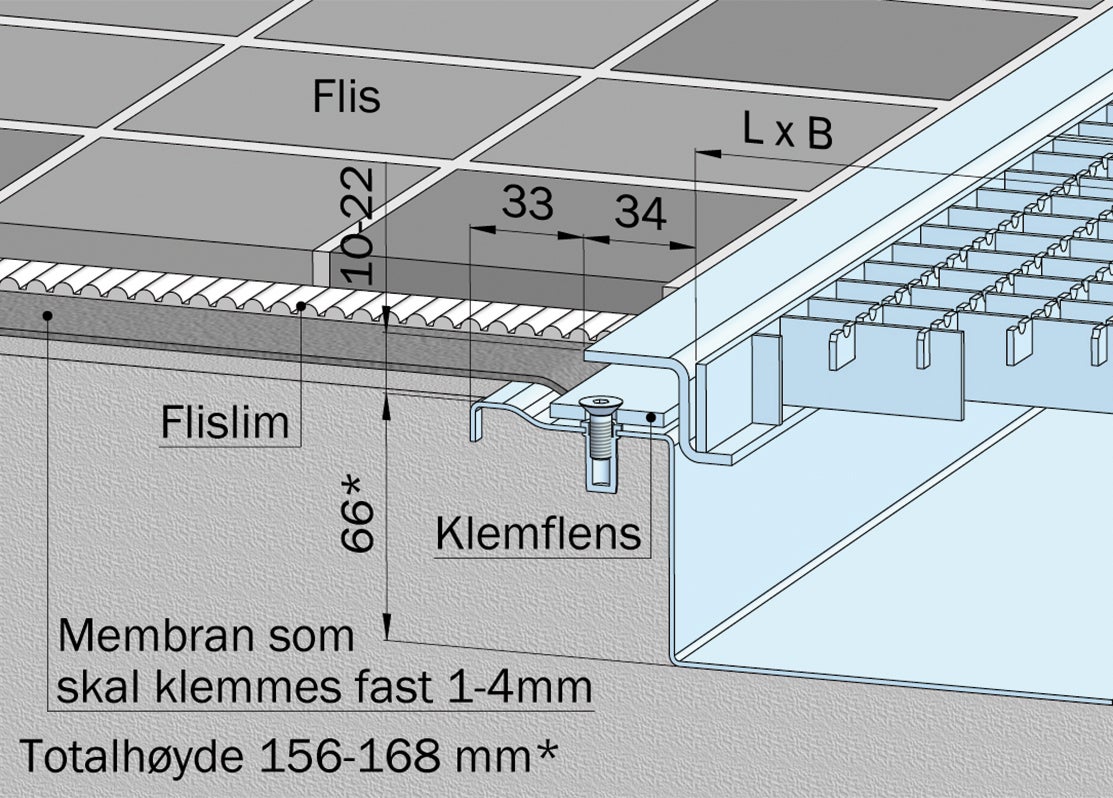

Flis F5

Gulvmateriale: Fliser direkte på membran

Membran: Membran som skal klemmes fast

Membranfeste: Klemflens

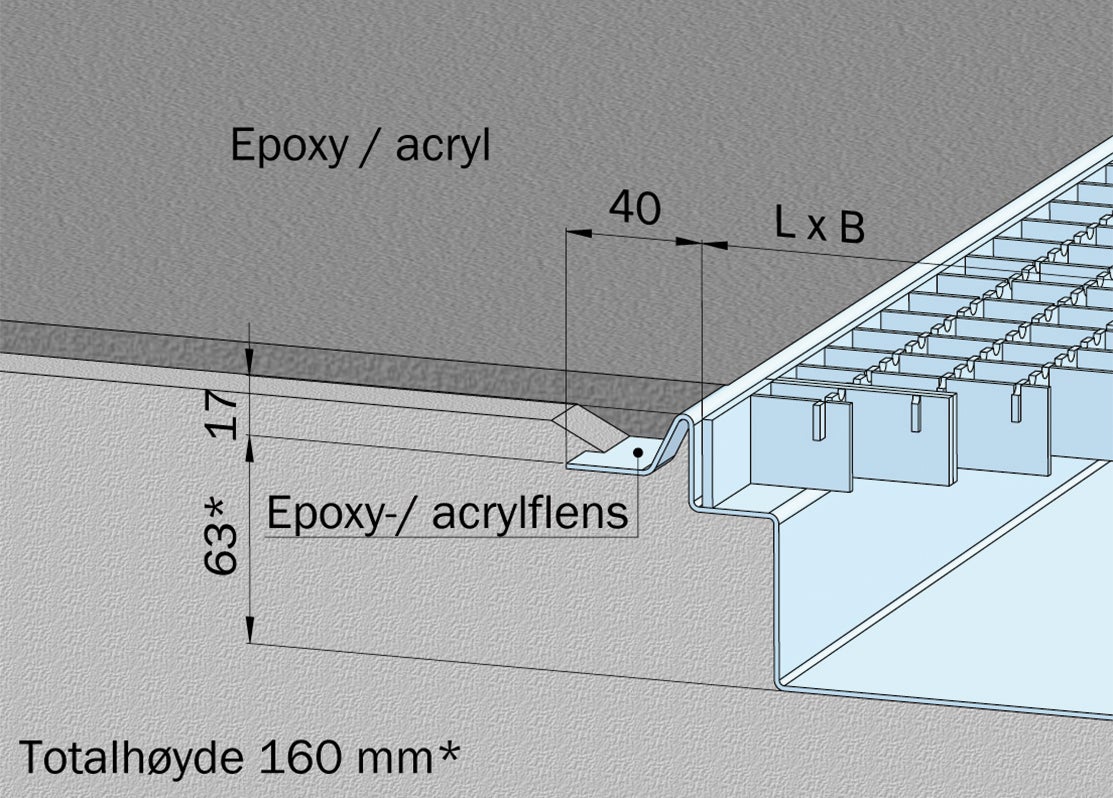

Epoxy-/Acrylgulv

Gulvmateriale: Epoxy-/Acrylgulv

Membran: Epoxy/Acryl

Membranfeste: Vedheftningsflens med utsparing for epoxy/acryl

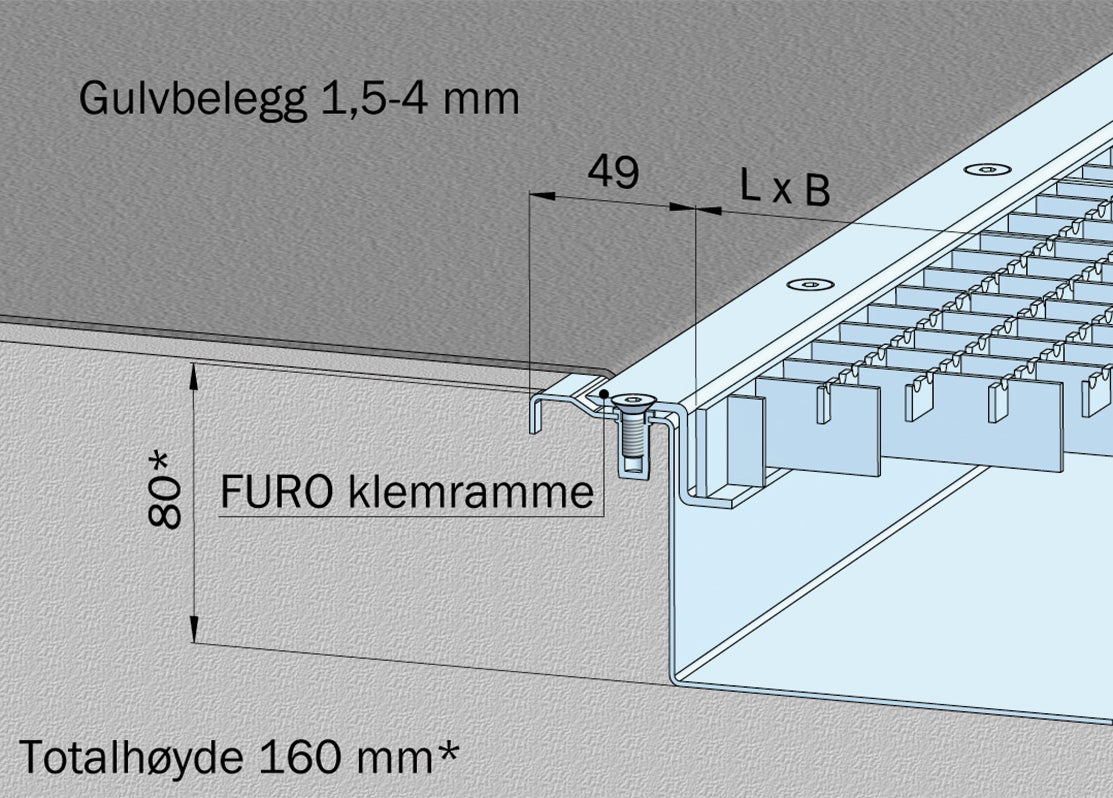

Gulvbelegg

Gulvmateriale: Gulvbelegg 1,5-4 mm

Membran: Gulvbelegg

Membranfeste: FURO klemramme

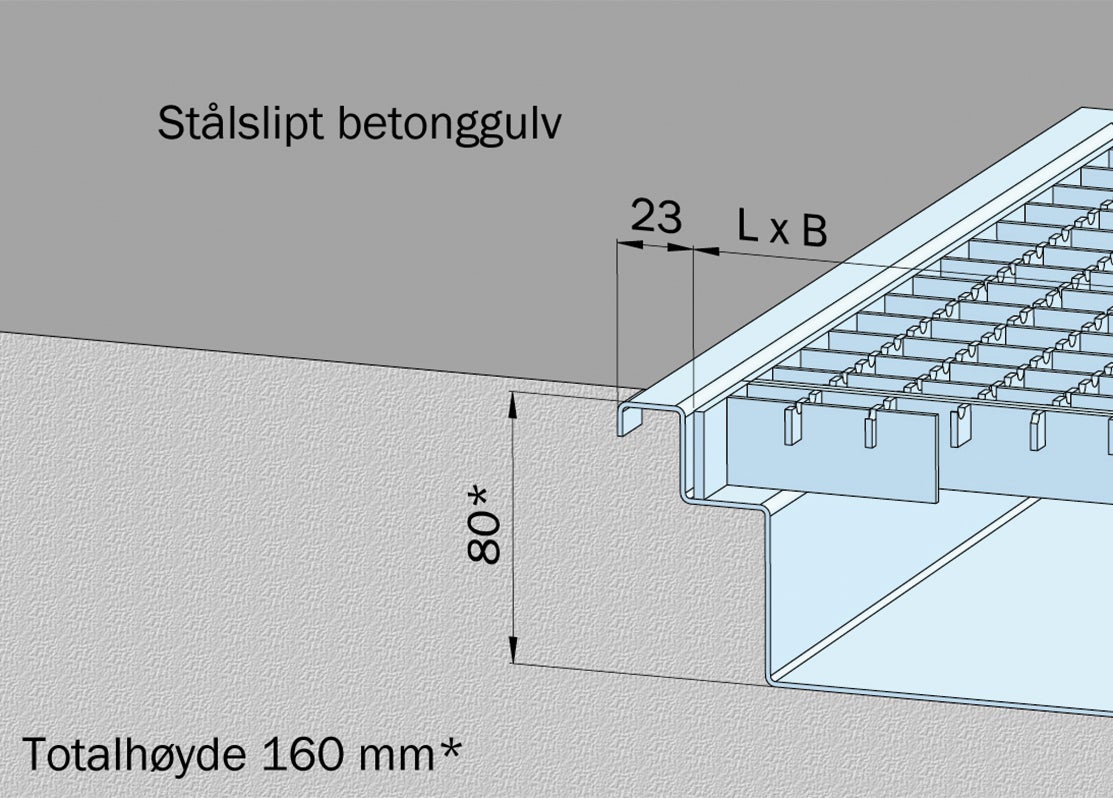

Stålslipt betonggulv

Gulvmateriale: Betong

Membran: Gulv uten membran

Membranfeste: Ingen

Mål for gulvsluk FURO 123.

Byggemål for gulvsluk FURO 123:

S_1: = B (gittermål) + 310 mm
_F1: = B (gittermål) + 250 mm

S 75

Sideutløp Ø75 mm
Kapasitet 2,2 l/s

S75x2

Dobbel sideutløp Ø75 mm

Kapasitet 4,4 l/s

Sklisikkert rutegitter, L15

Sklisikkert rutegittermed belastningsklasse L15

Makslast: 1500 kg

Art.nr. Z-GALLER-L15

Silkurv doble avløp, 1,0 liter

Silkurv som brukes ved valg av doble utløp.

Volum: 1,0 l

Art.nr. 1SKRD1

Silkurv, 7,5 dl

Silkurv for ROT-sluk og renne.

Volum: 7,5 dl

Art.nr. 1SKR1

Sandfang, doble avløp, 1 liter

Sandfang som brukes ved valg av doble avløp.

Volum: 1 l

Art.nr. 1SFRD1

Sandfang, 6 dl

Sandfang for ROT-sluk og renne.

Volum: 6,0 dl

Art.nr. 1SFR1

Løftekrok

Praktisk og ergonomisk løftekrok for sikker håndtering av rister og silplater. Gir et stabilt grep og reduserer risikoen for skader ved løft. Perfekt for vedlikehold og installasjon.

Art.nr. 1LK1

Radonsperre

Fabrikksmontert radon- og fukttetting.

Art.nr. 1VRT

Jordflette

Jordflette for potensialutjevning. Tilpasset for valgfritt festepunkt på sluk og renner.

For mer informasjon:
Monteringsanvisning for jordflette

Art.nr. 1VJF

Monteringsstag, gjengestång

Enkel justering ovenfra.

Høyde 300 mm.
Fotens diameter = 100 mm.

Art.nr. 1SB30

Monteringsstag i plast

Monteringsstag som muliggjør enkel justering ovenfra.

Høyde: 300 mm
Fotens diameter: 100 mm.

Brukes sammen med installasjonsutstyr "Bits til monteringsstag plast".

Art.nr. 1SB40

Bits til monteringsstag plast

For enkel høydejustering av monteringsstag i plast.

Art.nr. 1BITS16

Tettingmiddel Aqua Tät

Tettingmiddel Aqua Tät for plastbelegg. Brukes under belegget ved montering av klemram.

Art.nr. 1AQUAT40
