Rostfri lågbyggd golvbrunn för kök, industri och verkstad. Designad för ROT-arbeten, lång hållbarhet och enkel installation i miljöer med lättare belastning och effektiv hantering av stora flöden.

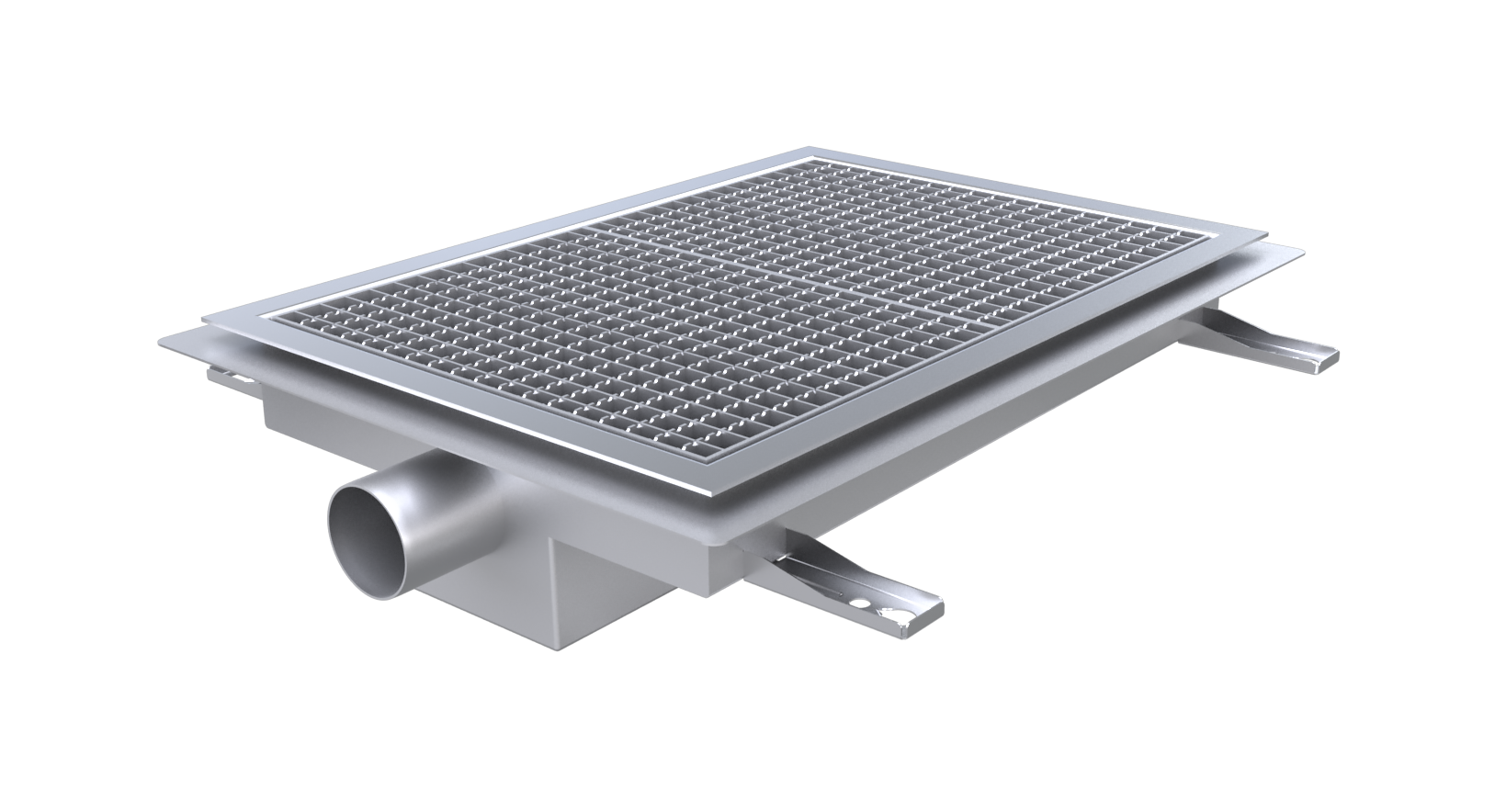

Låg ROT-golvbrunn FURO 123

Lågbyggd rostfri golvbrunn särskilt framtagen för ombyggnad- och renoveringsprojekt (ROT) som kräver hög vattengång.

Brunnens lågbyggda konstruktion gör den optimal för ROT-projekt som kräver hög vattengång och har snäva installationsutrymmen.
Tillverkad i rostfritt EN 1,4301 (SS 2333) eller syrafast rostfritt EN 1,4404 (SS 2348) för hör korrosionsbeständighet och lång hållbarhet.
Utrustad med invändigt vattenlås och fast utloppsdel i kortsidan.
Rostfritt halkskyddat rutgaller tillverkat i delar, där varje del har en maximal vikt på 6 kg för enkel och ergonomisk hantering.
Möjlighet finns att utrusta brunnen med funktionella tillbehör och tilläggsdetaljer för ytterligare anpassning till specifika behov.
Konstruerad för ingjutning i betongbjälklag med överdelar för golvtyper som klinkergolv, massagolv, plastmatta samt stålslipat betonggolv.

Storlekar och variabler:

Standardstorlek 600x400 mm finns på lager för omgående leverans.

Möjlighet finns att tillverka brunnen i variabel längd och bredd i jämna intervall om 100 mm.

Variabel längd: 300–1200 mm
Variabel bredd: 300–600 mm

Installation:

Levereras färdigmonterad och täckt för att förhindra att betong rinner ner i brunnen under gjutning (upp till bredd 400 mm).
Vid massagolv ingår ursparingslister på vidhäftningsflänsar.
Rejäla fästöron för olika förankring i bjälklaget ingår.
Ställben för enkel montering och höjdjustering erbjuds. Se avsnitt Installationstillbehör.

L15 För utrymmen med lätt körtrafik, dock ej trucktrafik. Provad enligt SS-EN 1253-1 med 10 kN belastning.

Den lågbyggda konstruktionen på FURO 123 gör den lämplig för ROT-arbete där hög vattengång krävs och den anslutande ledningen ligger högt upp i golvbjälklaget.
Vid behov av stora flöden rekommenderar vi i första hand FURO 113. Om utrymmet i bjälklaget är begränsat och FURO 123 väljs, föreslår vi dubbla utlopp för bästa prestanda.

Utföranden

Variabel längd och bredd (mm):

Längd (L) = 300–1200, i steg om 100.

Bredd (B) = 300–600, i steg om 100.

Måtten avser brunnens gallermått.

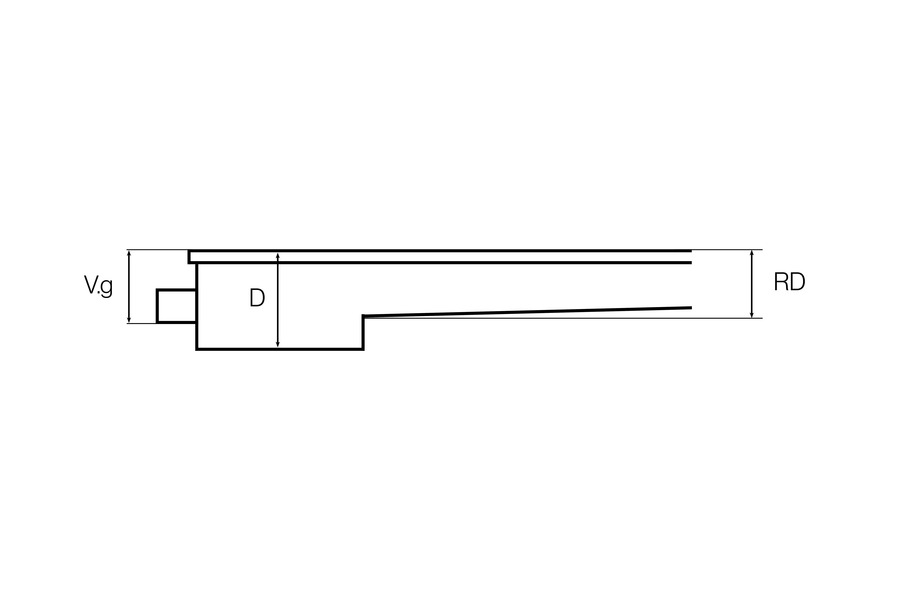

Fasta djup (mm):

Rännans djup (RD) = 80
Djup vid utlopp (D) = 160
Vattengång (V.g) = 115

Utloppsplacering: 

Gavelplacerat utlopp.

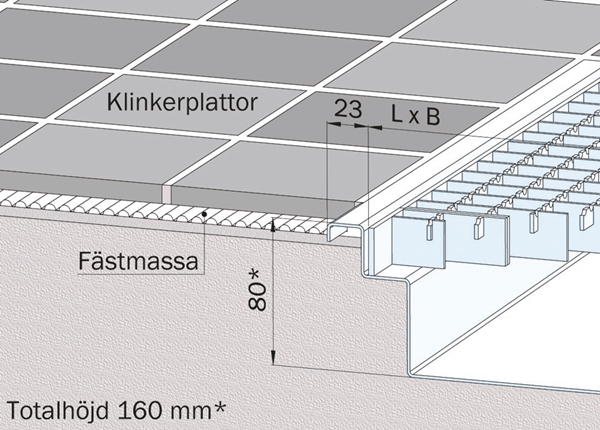

Klinker K3

Golvmaterial: Klinker i fästmassa

Tätskikt: Golv utan tätskikt

Tätskiktsanslutning: Ingen

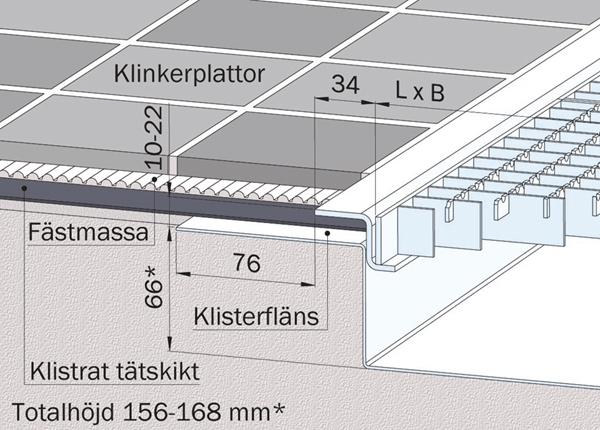

Klinker K4

Golvmaterial: Klinker direkt på tätskikt

Tätskikt: Tätskikt som kan rollas/spacklas ut och ansluts mot slät rostfri fläns

Tätskiktsanslutning: 50 mm bred rostfri klisterfläns

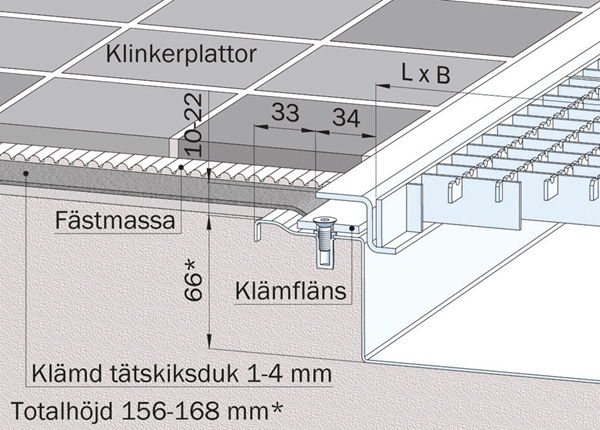

Klinker K5

Golvmaterial: Klinker direkt på tätskikt

Tätskikt: Tätskikt/Manschett som kläms fast

Tätskiktsanslutning: Klämfläns

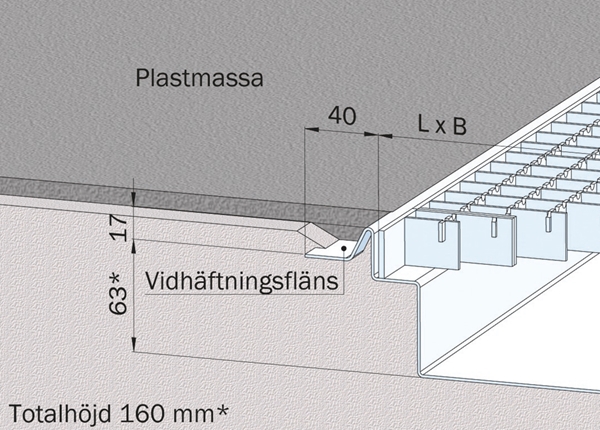

Massagolv

Golvmaterial: Massagolv

Tätskikt: Epoxy- eller akrylmassa

Tätskiktsanslutning: Massafläns med ursparing för massa

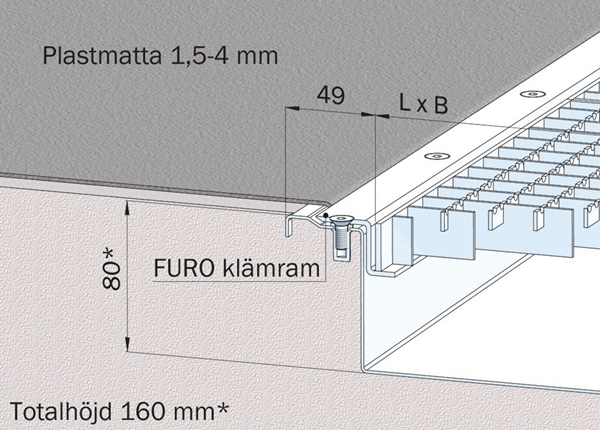

Plastmatta

Golvmaterial: Plastmatta 1,5-4 mm

Tätskikt: Plastmatta

Tätskiktsanslutning: FURO klämram

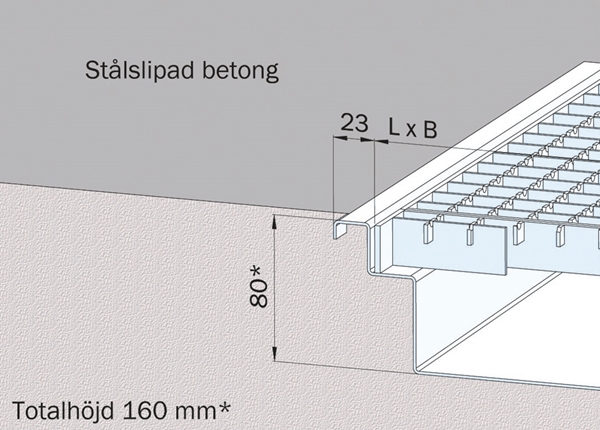

Stålslipat betonggolv

Golvmaterial: Betong

Tätskikt: Golv utan tätskikt

Tätskiktsanslutning: Ingen

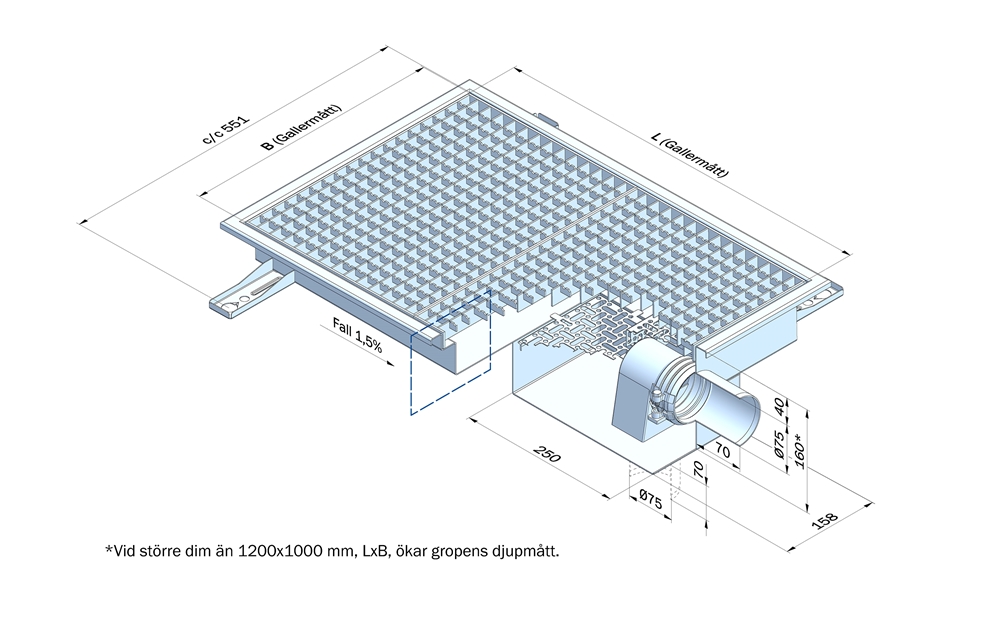

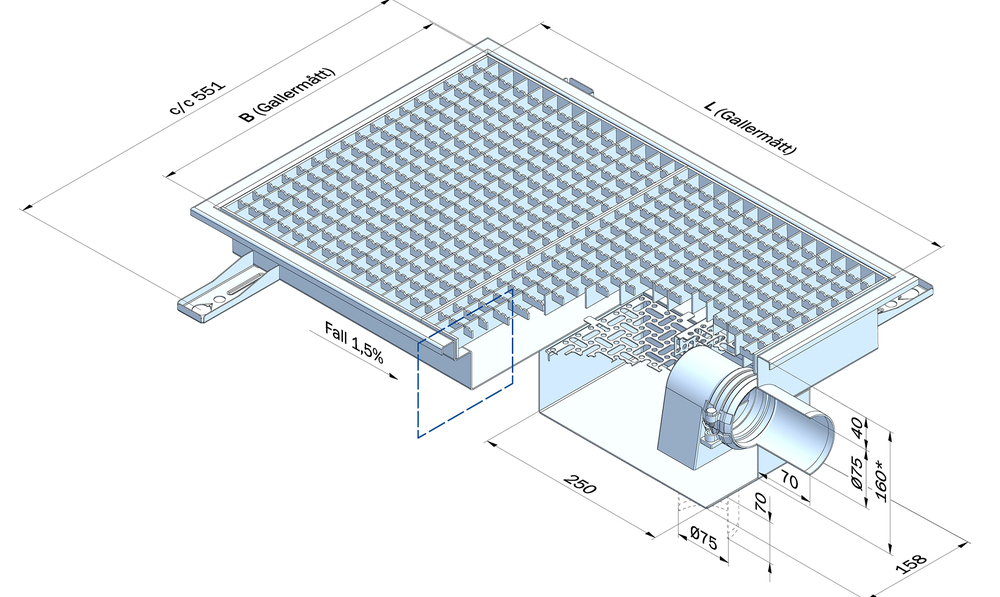

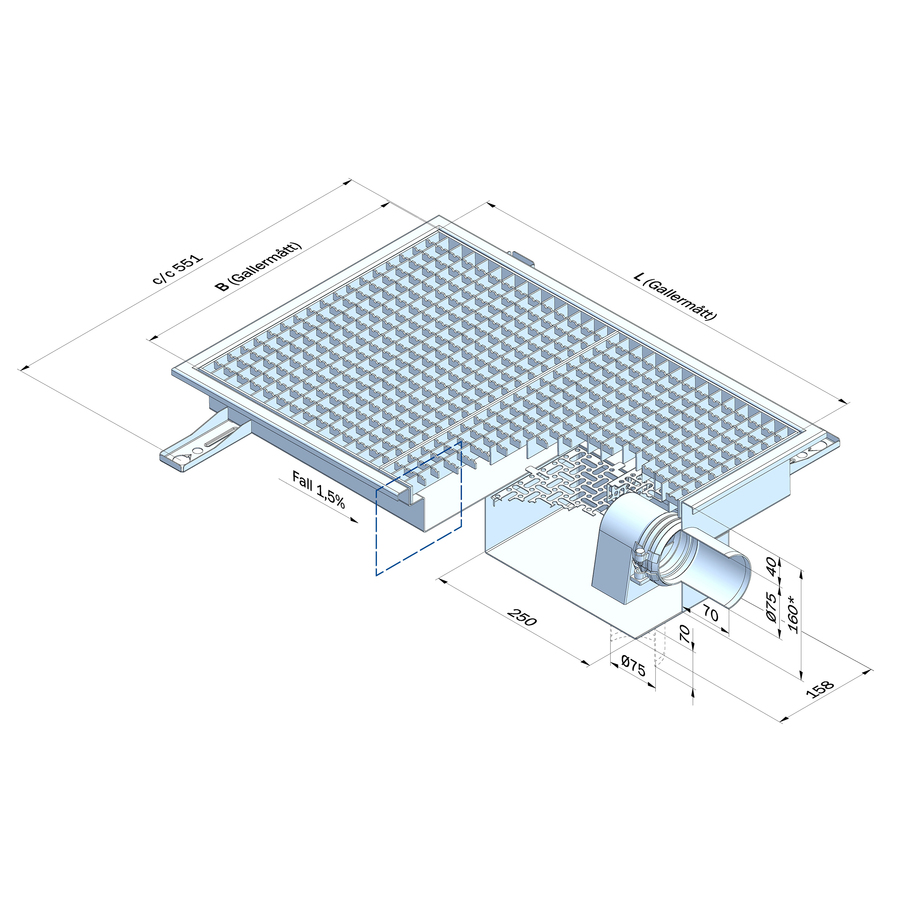

Mått för golvbrunn FURO 123.

Byggmått för golvbrunn FURO 123:

S_1: = B (gallermått) + 310 mm
_F1: = B (gallermått) + 250 mm

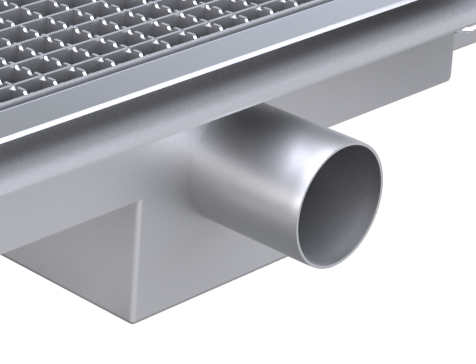

S 75

Sidoutlopp Ø75 mm
Kapacitet 2,2 l/s

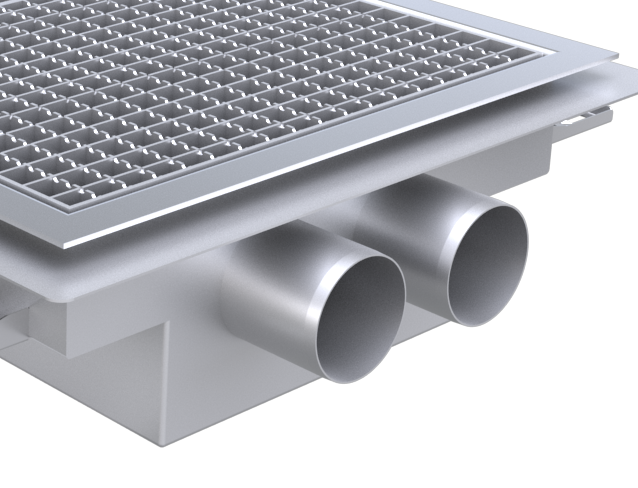

S75x2

Dubbla sidoutlopp Ø75 mm
Kapacitet 4,4 l/s

Halkskyddat rutgaller, L15

Halkskyddat rutgaller med belastningsklass L15.

Maxlast: 1500kg

Art.nr. Z-GALLER-L15

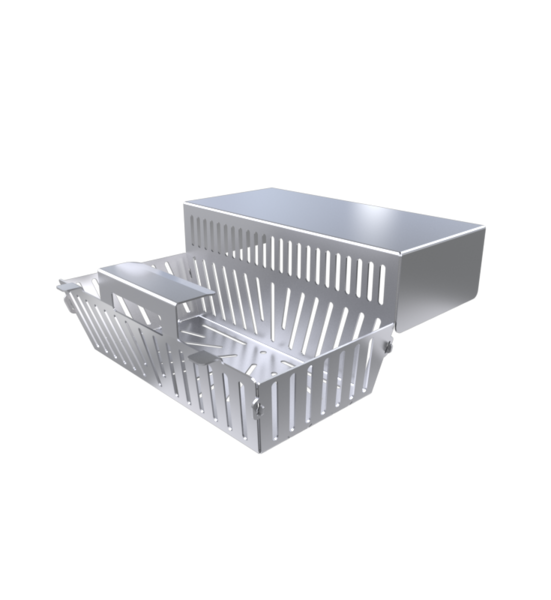

Silkorg, dubbla utlopp, 1,0 liter

Silkorg som används vid val av dubbla utlopp.

Volym: 1,0 l

Art.nr. 1SKRD1

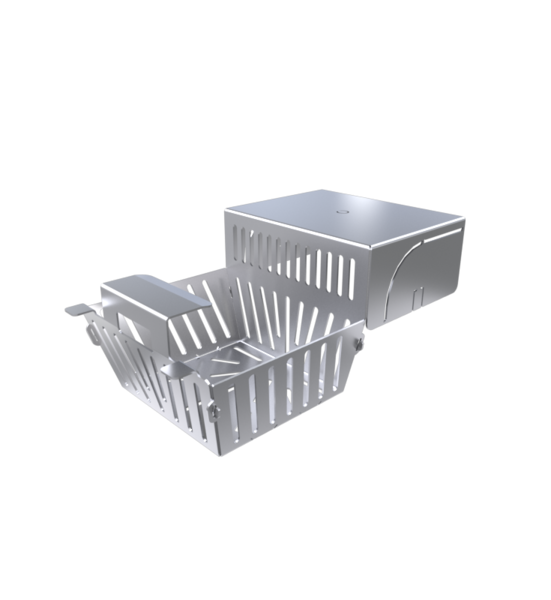

Silkorg, 7,5 dl

Silkorg för ROT-brunn och ränna.

Volym: 7,5 dl

Art.nr. 1SKR1

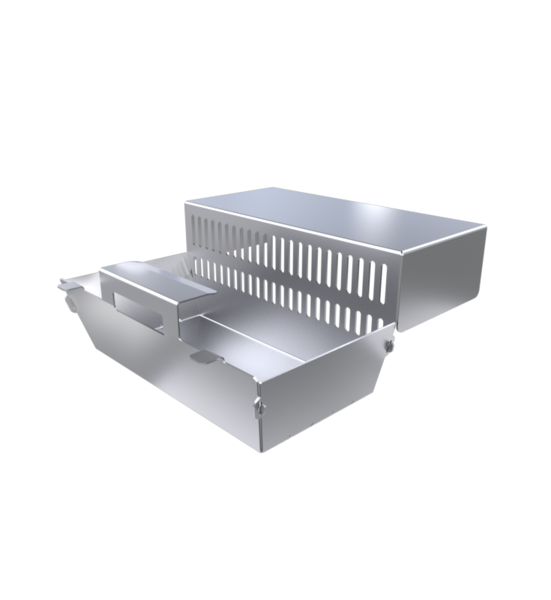

Sandfång dubbla utlopp, 1 liter

Sandfång som används vid val av dubbla utlopp.

Volym: 1,0 l

Art.nr. 1SFRD1

Sandfång, 6 dl

Sandfång för ROT-brunn och ränna.

Volym: 6,0 dl

Art.nr. 1SFR1

Lyftkrok

Praktisk och ergonomisk lyftkrok för säker hantering av galler och silplåtar. Ger stabilt grepp och minskar skaderisken vid lyft. Perfekt för underhåll och installation.

Art.nr. 1LK1

Radontätning

Fabriksmonterad radon- och vattentätning.

Art.nr. 1VRT

Jordfläta

Jordfläta för potentialutjämning. Anpassad för valfritt fästöra på golvbrunnar och rännor.

För mer info:
Monteringsanvisning för jordfläta

Art.nr. 1VJF

Ställben av gängstång

Ställben av M10 gängstång. Justering med vingmutter.

Höjd: 300 mm.
Fotens diameter: 100 mm.

Art.nr. 1SB30

Ställben av plast

Ställben som möjliggör enkel justering ovanifrån.

Höjd: 300 mm
Fotens diameter: 100 mm.

Använd tillsammans med Installationstillbehör "Bits till ställben".

Art.nr. 1SB40

Bits till ställben plast

För enkel höjdjustering av
Ställben av plast.

Art.nr. 1BITS16

Tätningsmedel Aqua Tät

Tätningsmedel Aqua Tät för plastmatta. Används under matta
vid montage av klämram.

Art.nr. 1AQUAT40
