Do like this
  1. Välj längd.
  2. Välj utlopp.
  3. Välj golvtyp.
  4. Välj kvalitet på rostfritt, EN 1.4301 eller syrafast rostfritt, EN 1.4404
  5. Välj de installationstillbehör som önskas.
  6. Välj de tillbehör som önskas.
  7. Välj eventuella variantutföranden.



Den slimmade konstruktionen på FURO 022 innebär att flödeskapaciteten är begränsad. Observera att angivna kapacitetsvärden gäller vid 20 mm överbräddning enligt SS-EN 1253.   Vi rekommenderar därför max två duschar per utloppsbrunn för FURO 022. Vid fler än två duschar bör variantutförd ränna med flera utloppsbrunnar väljas.

Dubbelspaltränna

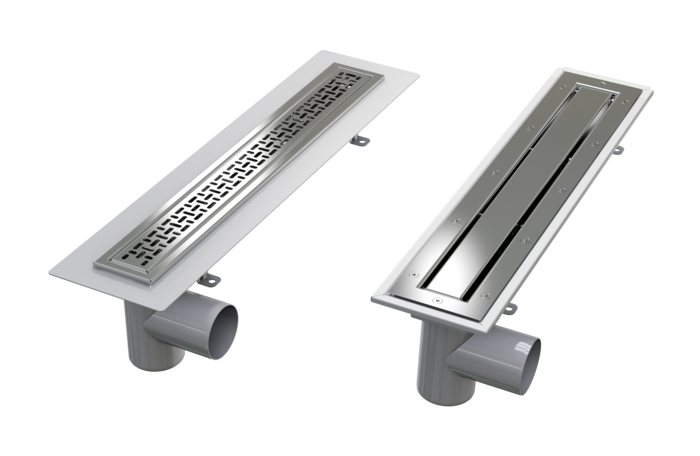

FURO 022
Smal golvränna med dubbelspalt för golvavvattning.

Properties FURO 022

  • Valfri längd. Bredd 60 mm.
  • Kvalitet rostfritt EN 1.4301 (SS 2333) alt. syrafast rostfritt EN 1.4404 (SS 2348).
  • För ingjutning i betonggolv.
  • Överdelar för klinkergolv, massagolv, plastmatta samt stålslipat betonggolv.
  • FURO 022 är utrustad med golvbrunn som är vridbar 360° samt placerad vid gaveln.
  • Med urtagbart vattenlås med handtag.
  • Med 50 mm bred spaltplåt.
  • EPDM-gummitätningar enligt EN 681-1 typ Wc.
  • Installationstillbehör som ingår: Levereras täckt för att hindra betong från att rinna ner i rännan under gjutning. Rejäla fästöron för förankring i bjälklaget. Dessa ger möjlighet till enkel höjdjustering ovanifrån. Vid massagolv ingår ursparingslister på vidhäftningsflänsar.

Load classes

  • K3 For areas without traffic. Tested acc. to EN 1253-1 with 2 kN load.

Advises and instructions

  • Den slimmade konstruktionen på FURO 022 innebär att flödeskapaciteten är begränsad. Observera att angivna kapacitetsvärden gäller vid 20 mm överbräddning enligt SS-EN 1253. Vi rekommenderar därför max två duschar per utloppsbrunn för FURO 022. Vid fler än två duschar bör variantutförd ränna med flera utloppsbrunnar väljas.

Product links

MagiCAD Cloud
3D-model for CAD users
close modal
Documents

Floor types

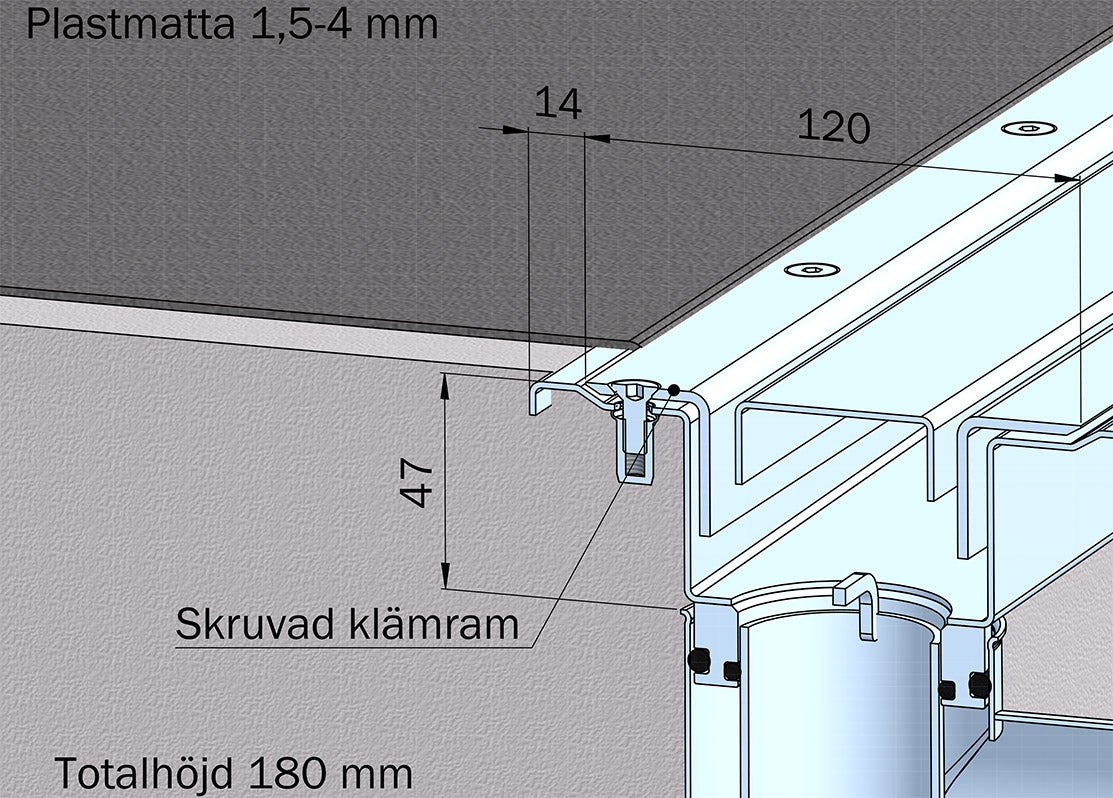

Floor material: Water proofing: Water proofing drain flange: Total height: 180 mm

Floor material: Water proofing: Water proofing drain flange: Total height: 180 mm

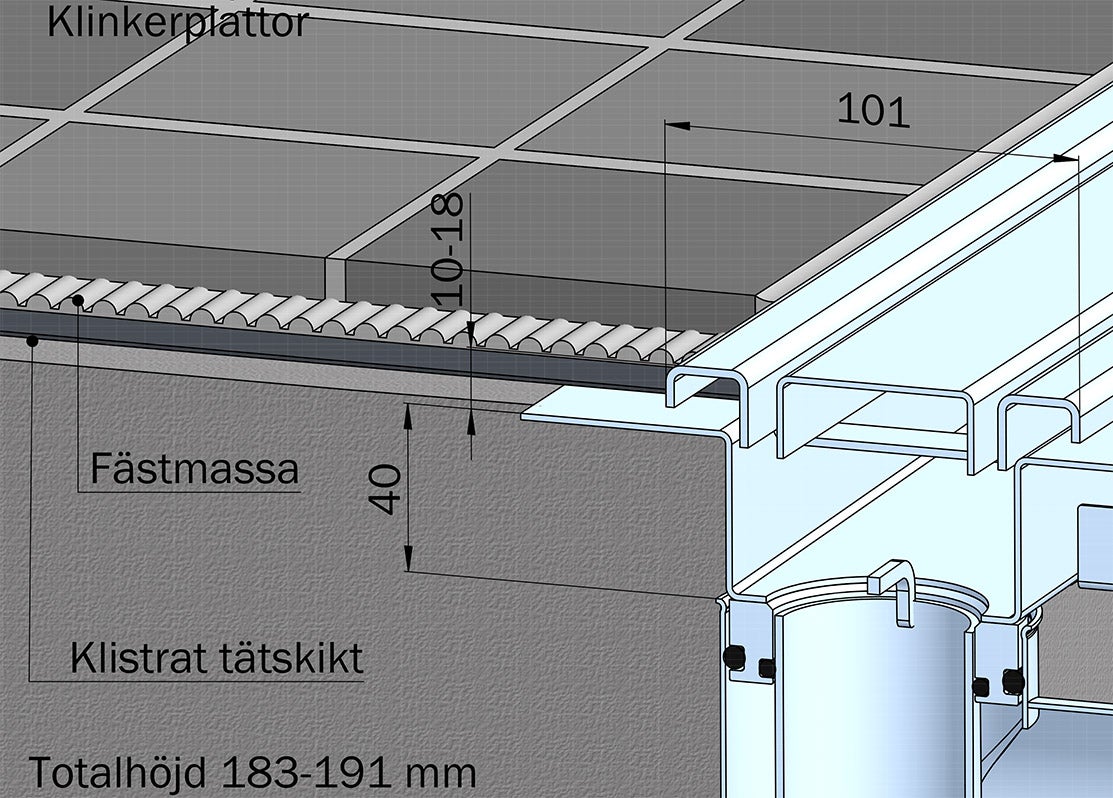

Floor material: Water proofing: Water proofing drain flange: Total height: 183-191 mm

Floor material: Water proofing: Water proofing drain flange: Total height: 191-202 mm

Floor material: Water proofing: Water proofing drain flange: Total height: 180 mm

Floor material: Water proofing: Water proofing drain flange: Total height: 180 mm

Installation accessory

STÄLLBEN

Enkel justering ovanifrån. Höjd 300 mm. Använd Bits till ställben. Fotens diameter = 100 mm.

Part no. 1SB40

STÄLLBEN

Av M10 gängstång och justering med vingmutter. Höjd 300 mm. Fotens diameter = 100 mm.

Part no. 1SB30

BITS TILL STÄLLBEN

För enkel justering av ställben.

Part no. 1BITS16

AQUA TÄT

Aquatät för plastmatta. Används under matta vid montage av klämram.

Part no. 1AQUAT40

Accessory

LYFTKROK

Lyftkrok för brunnssilar.

Part no. 1LK2

Variants

SILPLÅT

Silplåt med rak eller diagonal mönstring. Belastningsklass K3.

Part no. 1SIKR0.6L1, rak mönstring

Part no. 1SIKD0.6L1, diagonal mönstring

Part no. 1SIKD06L1

Part no. 1SIKR06L1

KLINKERLOCK

Belastningsklass K3. Invändigt djup 14 mm.

Part no. 1KLK0.5L1

Part no. 1KLK05L1

MITTPLACERAD UTLOPPSDEL

Utloppsdelen är placerad i mitten av rännan.

Part no. 1VMU022

EXTRA UTLOPPSBRUNN

Ränna med flera utlopp, kompletteras med c/c mått.

Part no. 1VFUBB, bottenutlopp

Part no. 1VFUBS, sidoutlopp

Specify when describing and ordering

    • Dubbelspaltränna FURO 022
    • Längd
    • Utlopp
    • Golvtyp
    • Kvalitet på rostfritt
    • Installationstillbehör
    • Tillbehör
    • Eventuella variantutföranden
