Rostfri golvbrunn för kök, industri och verkstad. Designad för lång hållbarhet och enkel installation i miljöer med lättare belastning och effektiv hantering av stora flöden.

Golvbrunn FURO 113

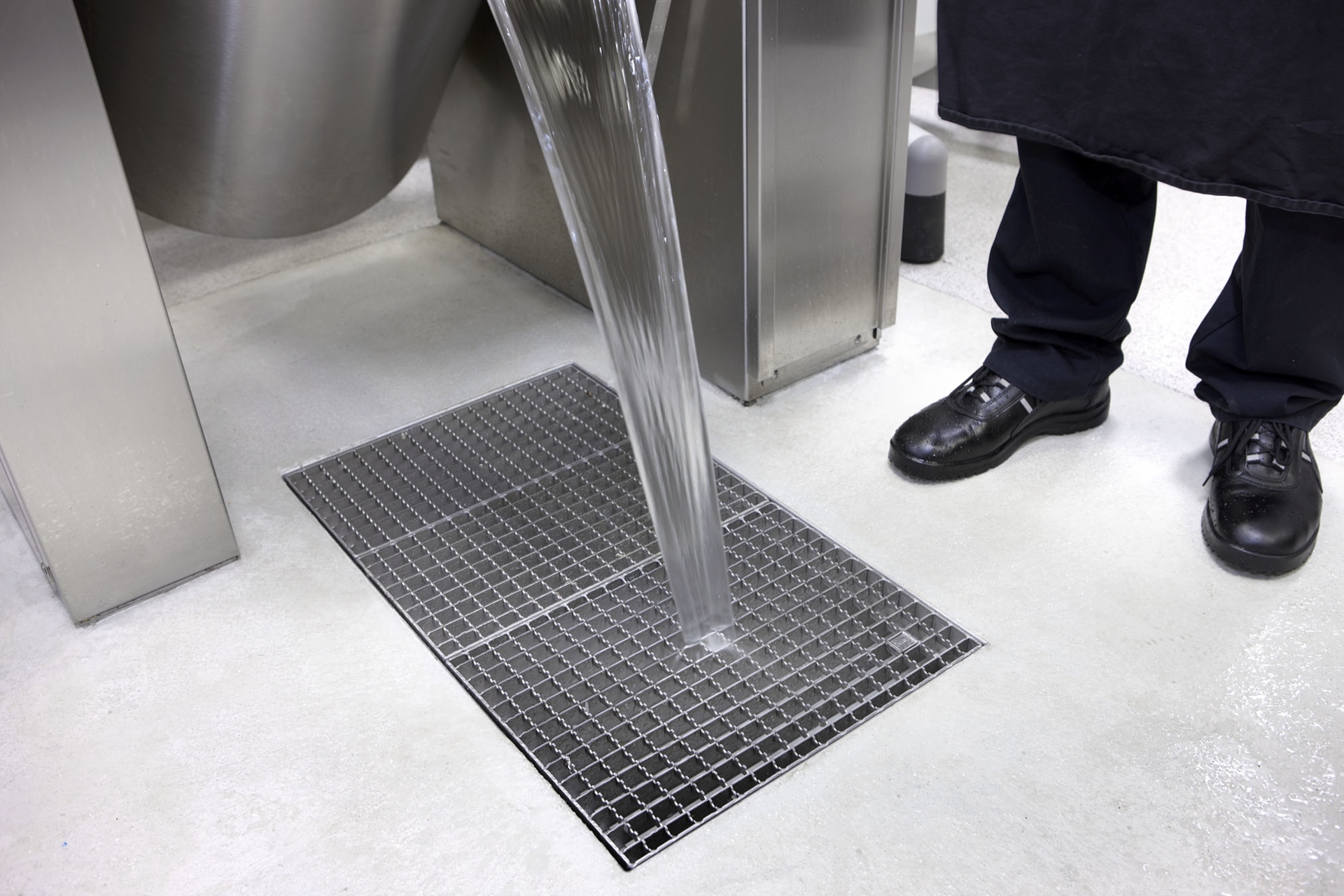

Flexibel golvbrunn anpassad för höga flöden. Idealisk för miljöer som kök, restaurang och industrier med lättare belastning. Många lagerlagda storlekar tillgängliga för snabb leverans.

Flexibel golvbrunn anpassad för höga flöden. Idealisk för miljöer som kök, restaurang och industrier med lättare belastning. Brunnens flexibilitet kan ytterligare utökas med ett brett utbud av tillval.
Brunnens konstruktion möjliggör enkel skötsel och underhåll.
Vattenlås med handtag ingår som standard.
Tillverkas som standard i syrafast rostfritt stål, kval. EN 1.4404. Detta är inte alltid nödvändigt i storkök men står bättre emot korrosion av salt och starka kemikalier som används vid städning. Brunnen kan även beställas i rostfritt EN 1.4301 (SS 2333).
Anpassad för flera vanliga golvtyper och har 360° vridbara och vinkelställbara utlopp.
EPDM-gummitätningar enligt EN 681-1 typ Wc.
Rostfritt, halkskyddat rutgaller i delat utförande. Max vikt per del är 6 kg för att underlätta vid rengöring av brunnarna och undvika tunga lyft. Använd tillbehöret Lyftkrok som hjälpmedel.

Lagerlagda storlekar (LxB mm):
300x300, 400x300, 500x300, 400x400, 600x400, 800x500 och 900x600, finns tillgängliga för omgående leverans.

Installation

Levereras färdigmonterad och täckt för att förhindra att betong rinner ner i brunnen under gjutning (upp till bredd 400 mm).
Vid massagolv ingår ursparingslister på vidhäftningsflänsar.
Rejäla fästöron för olika förankring i bjälklaget ingår.
Ställben för enkel montering och höjdjustering erbjuds. Se avsnitt Installationstillbehör.

L15 För utrymmen med lätt körtrafik, dock ej trucktrafik. Provad enligt SS-EN 1253-1 med 10 kN belastning.

Typgodkänd TG No SC0409-18 och uppfyller kraven i den gällande normen för golvbrunnar, SS-EN 1253-1. Godkännandet gäller för montering i betongbjälklag för klinkergolv, plastmatta eller massagolv. Även för träbjälklag i kombination med plastmatta. Typgodkänd för brandklass EI 60 enligt Kiwa Certifikat TG 1267.

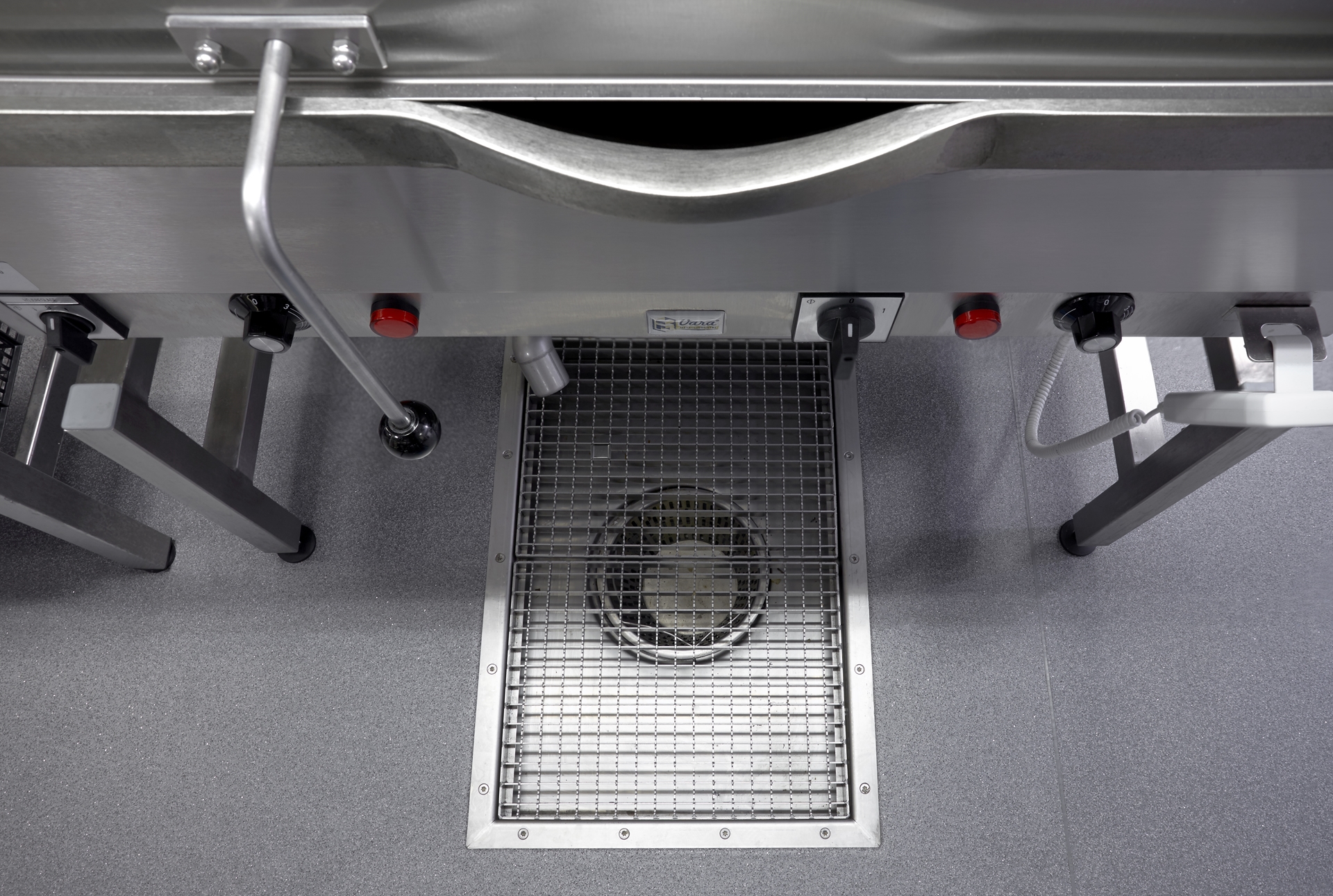

Ska brunnen placeras vid stora kokgrytor bör djup på 150 alt. 200 mm väljas för att öka den ackumulerande volymen i gropen. Då är även tillbehör silkorg 2,7 L och tilläggsdetalj påbyggnadsdel lämpliga val.

Utföranden

Variabel längd och bredd (mm):

Längd (L) = 300–2000 (i steg om 100)
Bredd (B) = 300–1000 (i steg om 100)

Måtten avser brunnens gallermått.

Variabelt överdelsdjup (mm):

Överdelsdjup (D)* = 70, 100, 150 eller 200

70 mm rekommenderas när låg bygghöjd krävs.
150/200 mm rekommenderas för extra buffertvolym eller
vid längder över 800 mm (för tillräckligt fall mot utlopp).

*För golvtyp Klinker K4 och K5 skiljer sig djupmåtten från ovan. Läs mer under "Vattengång, totalhöjd, överdelsdjup och fall mot utlopp".

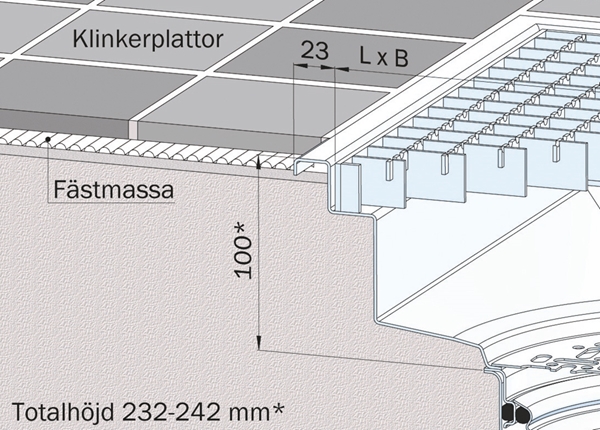

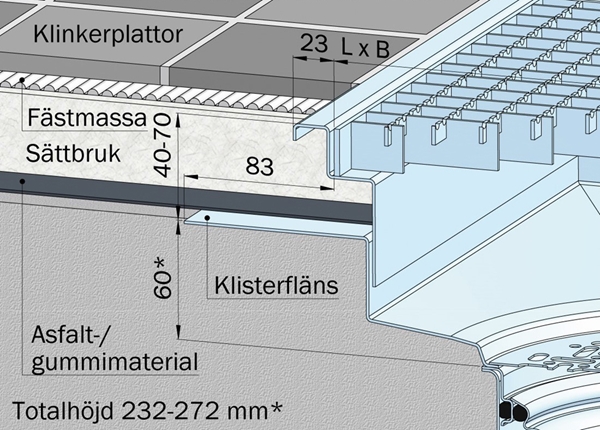

Klinker K3

Golvmaterial: Klinker i fästmassa

Tätskikt: Golv utan tätskikt

Tätskiktsanslutning: Ingen

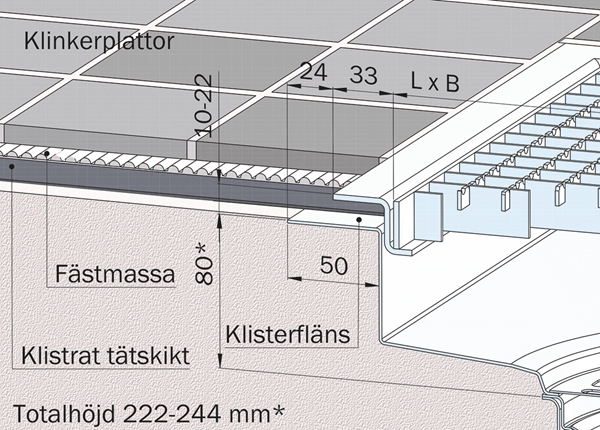

Klinker K4

Golvmaterial: Klinker direkt på tätskikt

Tätskikt: Tätskikt som kan rollas/spacklas ut och ansluts mot slät rostfri fläns

Tätskiktsanslutning: 50 mm bred rostfri klisterfläns

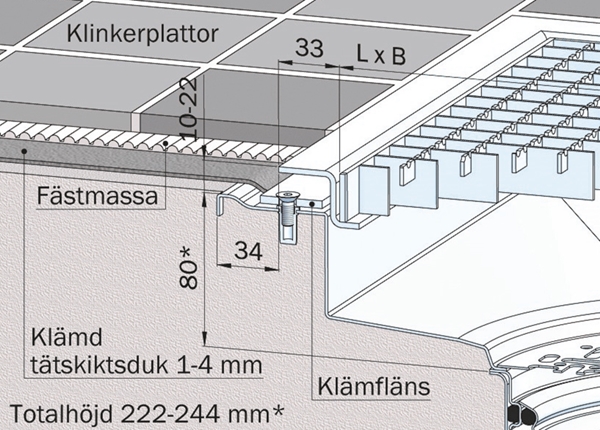

Klinker K5

Golvmaterial: Klinker direkt på tätskikt

Tätskikt: Tätskikt/Manschett som kläms fast

Tätskiktsanslutning: Klämfläns

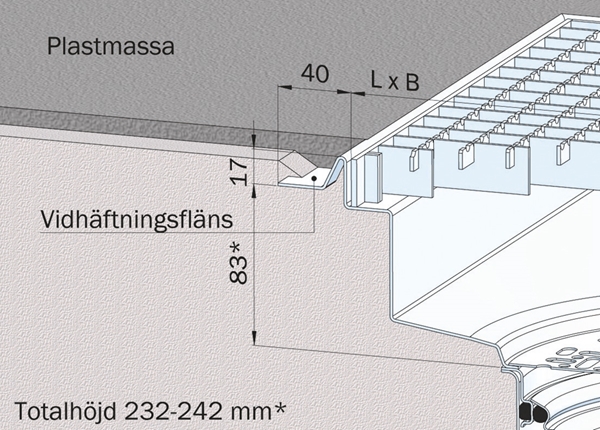

Massagolv

Golvmaterial: Massagolv

Tätskikt: Epoxy- eller akrylmassa

Tätskiktsanslutning: Massafläns med ursparing för massa

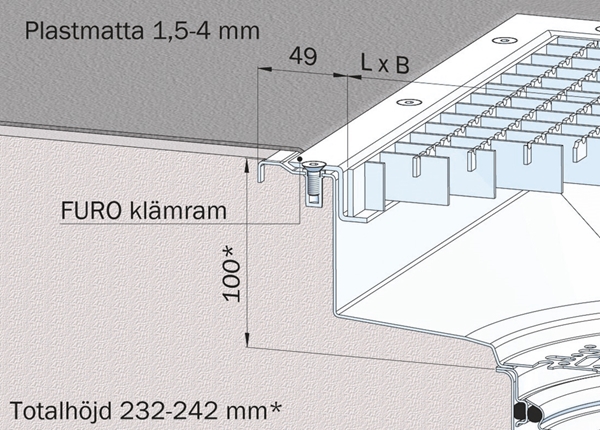

Plastmatta

Golvmaterial: Plastmatta 1,5-4 mm

Tätskikt: Plastmatta

Tätskiktsanslutning: FURO klämram

Plastmatta på träbjälklag

Golvmaterial: Plastmatta 1,5-4 mm

Tätskikt: Plastmatta

Tätskiktsanslutning: FURO klämram

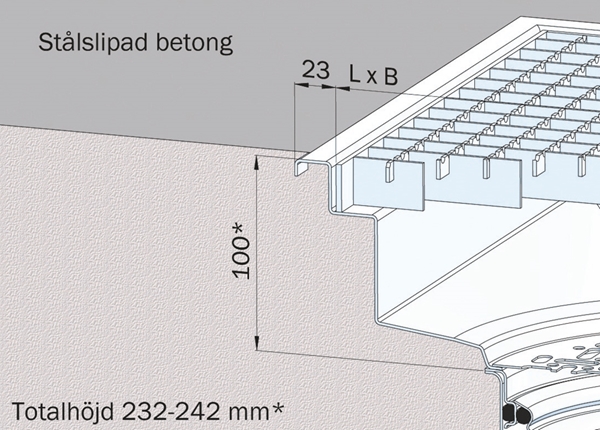

Stålslipat betonggolv

Golvmaterial: Betong

Tätskikt: Golv utan tätskikt

Tätskiktsanslutning: Ingen

Mått för golvbrunn FURO 113:

*Produkten har fall mot utlopp.

För mer information, se avsnitt:
"Vattengång, totalthöjd, överdelsdjup och fall mot utlopp".

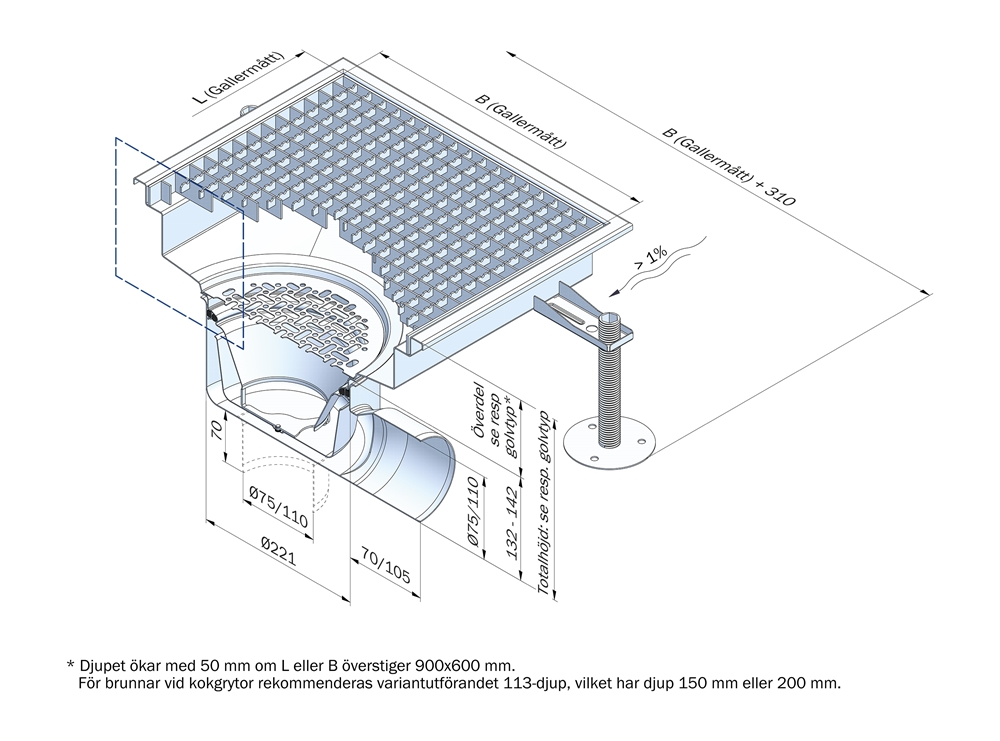

Byggmått för golvbrunn FURO 113:

S₁ = B (gallermått) + 310 mm
F₁ = B (gallermått) + 250 mm

Brunnar och rännor har alltid ett anslutningsrör och dess vattengång/V.g. att förhålla sig till. Vattengång mäts alltid i rörets så kallade bottenlinje.

För att underlätta produktvalet anger vi totalhöjden (H) på våra brunnar och rännor. Totalhöjden är avståndet från färdig golvyta ner till där vattnet lämnar produkten. Vid bottenutlopp räknas mätpunkten där stosen börjar.

Totalhöjden (H) utgörs alltid av överdelsdjupet (D) plus utloppsdelen på produkten. Om överdelsdjupet ökas, ökar även totalhöjden, vilket påverkar produktens vattengång.

Mått för FURO 113:

Överdelsdjupet (D) kan väljas mellan 70, 100, 150 och 200 mm (100 mm är standard för storlekar upp till 600x400 mm).
För golvtypen klinkers K4 och K5 varierar överdelsdjupet (D) mellan 50, 80, 130 och 180 mm (80 mm är standard för längder upp till 2000 mm).
Totalhöjden (H) på FURO 113 varierar därmed mellan 202, 232, 282 och 332 mm (232 mm är standard för storlekar upp till 600x400 mm).
Om en påbyggnadsdel eller inloppsdel väljs, ökar totalhöjden (H) med 82 mm.

Fall mot utlopp:

Produktens fall mot utlopp varierar beroende på längd och valt överdelsdjup (D). Vid standardutförande med mittplacerat utlopp gäller följande rekommendationer:

För användning med kokgrytor: Ett överdelsdjup på 150 eller 200 mm rekommenderas. Botten steg-bockas, vilket ger ett fall mot utloppet på minst 7%.
För längder mellan 1000–2000 mm och ett rekommenderat djup på 150 eller 200 mm blir fallet mot utloppet minst 6%.

Vid behov som avviker från ovanstående rekommendationer kan fallet påverkas.

S 75

Sidoutlopp Ø75 mm

Kapacitet 4 l/s

S 110

Sidoutlopp Ø110 mm

Kapacitet 4,6 l/s

B 75

Bottenutlopp Ø75 mm

Kapacitet 4,5 l/s

B 110

Bottenutlopp Ø110 mm

Kapacitet 5,1 l/s

Vattenlås

Ingår som standard. Kan eftermonteras.

Art.nr. 220VH12

Vattenlås, mekaniskt luktstopp

Vattenlås med mekaniskt luktstopp.

Art.nr. 220VL12

Vattenlås, lukt- och bakvattenstopp

Vattenlås med mekaniskt lukt- och bakvattenstopp.

Art.nr. 220VLB12

Vattenlås, avstängningsbart

Avstängningsbart med nyckel. Vid kombination med tillbehör krävs en påbyggnadsdel.

Art.nr. 220VA2

Halkskyddat rutgaller, L15

Halkskyddat rutgaller med belastningsklass L15.

Maxlast: 1500kg

Art.nr. Z-GALLER-L15

Silkorg, 1,2 liter

Volym: 1,2 l
Kapacitet: 4,0 l/s

Art.nr. 220SK32

Silkorg, 2,7 liter

Silkorgen passar i spygatt och i brunn med påbyggnadsdel.

Volym: 2,7 l
Kapacitet: 4,0 l/s

Art.nr. 220SK41

Sandfång, 0,9 liter

Volym: 0,9 l
Kapacitet: 1,5 l/s

Art.nr. 220SF61

Sandfång, 1,5 liter

Sandfånget passar i brunnar med påbyggnadsdel eller i spygattutförande.

Volym: 1,5 l
Kapacitet: 1,5 l/s

Art.nr. 220SF41

Lyftkrok

Praktisk och ergonomisk lyftkrok för säker hantering av galler och silplåtar. Ger stabilt grepp och minskar skaderisken vid lyft. Perfekt för underhåll och installation.

Art.nr. 1LK1

Nyckel till vattenlås

Nyckel för låsning av Vattenlås 220VA2.

Art.nr. 1NV1

Påbyggnadsdel

Påbyggnadsdel, ger plats för extra stora tillbehör. Ökar totalhöjden med 82 mm.

Art.nr. 1VPA220

Inloppsdel

Inloppsdel med anslutning Ø 50 mm. Ökar totalhöjden med 82 mm.

Art.nr. 1VIN220

Radontätning

Fabriksmonterad radon- och vattentätning.

Art.nr. 1VRT

Jordfläta

Jordfläta för potentialutjämning. Anpassad för valfritt fästöra på golvbrunnar och rännor.

För mer info:
Monteringsanvisning för jordfläta

Art.nr. 1VJF

Spygatt

Golvbrunn utan inbyggt vattenlås. Ett vattenlås kan enkelt eftermonteras vid behov.

Kapacitet: 6 liter/sek

Art.nr. 1VSU220

Ställben av gängstång

Ställben av M10 gängstång. Justering med vingmutter.

Höjd: 300 mm.
Fotens diameter: 100 mm.

Art.nr. 1SB30

Ställben av plast

Ställben som möjliggör enkel justering ovanifrån.

Höjd: 300 mm
Fotens diameter: 100 mm.

Använd tillsammans med Installationstillbehör "Bits till ställben".

Art.nr. 1SB40

Bits till ställben plast

För enkel höjdjustering av
Ställben av plast.

Art.nr. 1BITS16

Tätningsmedel Aqua Tät

Tätningsmedel Aqua Tät för plastmatta. Används under matta
vid montage av klämram.

Art.nr. 1AQUAT40

Vi erbjuder möjlighet att anpassa våra produkter efter dina behov. Nedan visar vi fyra exempel på anpassningar av FURO 113. Om du behöver hjälp med att anpassa din golvbrunn, tveka inte att kontakta oss.

Excentriskt utlopp

Om vår standard med mittplacerat utlopp inte fungerar i önskat bjälklag/byggnation finns möjlighet att anpassa placeringen av utloppet.
Ange c/c från vänster, min. 150 mm.

Mindre utloppsdel

När bjälklaget begränsar håltagningens diameter finns möjlighet att välja en mindre utloppsdel.

Torr silkorg

Om silkorg i brunnens utloppsdel inte är tillräckligt finns möjlighet att täcka brunnen invändigt med silkorgar. 1-3 st beroende på brunnens storlek.
Anpassningen är tillgänglig för golvtyp:

Massagolv
Klinker K3
Stålslipat betonggolv

Formanpassad brunn

Vid kokgrytor och andra maskiner där stor buffertvolym och flera utlopp önskas finns möjlighet att anpassa brunnens form.
Anpassningen är tillgänglig för golvtyp:

Massagolv
Klinker K3
Stålslipat betonggolv

Dokumentation

Monteringsanvisning FURO 113

Monteringsanvisning för träbjälklag

Byggvarudeklaration

Omgående leverans

Drift och skötsel

RSK-nummer

Teknisk översikt

Typgodkännande brand EI60 FURO 113

Monteringsanvisning för jordfläta
