Rostfri golvränna för kök, industri och verkstad. Designad för lång hållbarhet och enkel installation i miljöer med lättare belastning och effektiv hantering av stora flöden.

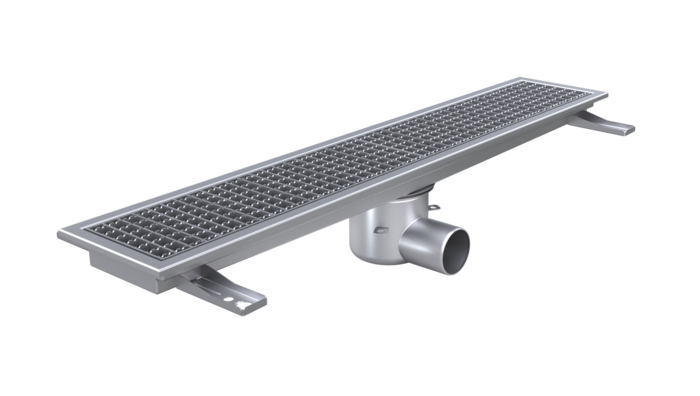

Golvränna, bredd 150 mm FURO 115

Rostfri golvränna med gallerbredd 150 mm. Anpassad för kök, restaurang och industri med lättare belastningar. Idealisk som spärränna vid passager mellan olika utrymmen. Många lagerlagda storlekar för snabb leverans.

Rännan är idealisk som spärränna eller städränna vid passager mellan olika utrymmen i kök, restaurang och industri.
Tillverkad i syrafast rostfritt stål, kvalitet EN 1.4404 (SS 2348) som bättre står emot korrosion av salt och starka kemikalier som används vid städning. Rännan kan även beställas i rostfritt EN 1.4301 (SS 2333).
Avsedd för ingjutning i betonggolv. Finns även anpassad för träbjälklag.
Anpassad för flera vanliga golvtyper och har 360° vridbart och vinkelställbart utlopp.
Urtagbart vattenlås med handtag för enkel rengöring och underhåll.
EPDM-gummitätningar enligt EN 681-1 typ Wc.
Utrustad med rostfritt och halkskyddat galler i delar med en maxvikt på 6 kg per del för ergonomisk hantering. Möjlighet finns att anpassa produkten genom att välja silplåt eller spaltlock. Se alternativ under avsnitt galler.

Lagerlagda längder: 500 mm, 800–1500 mm (i steg om 100) samt 2000 mm, med bredd 150 mm, finns tillgängliga för omgående leverans.

Installation:

Levereras med täckning för att förhindra betong från att rinna ner i rännan under gjutning.
Utrustad med rejäla fästöron för säker förankring i bjälklaget.
Vid massagolv ingår ursparingslister på vidhäftningsflänsar.
Ställben möjliggör enkel höjdjustering ovanifrån (se installationstillbehör).

L15 För utrymmen med lätt körtrafik, dock ej trucktrafik. Provad enligt SS-EN 1253-1 med 10 kN belastning.

FURO 115 är typgodkänd för brandklass EI 60 enligt Kiwa Certifikat TG 1670. Godkännandet gäller för montering i minimum 200 mm betongbjälklag. FURO 115 är konstruerad för att uppfylla kraven i den gällande normen för golvbrunnar, SS-EN 1253-1.

Utföranden

Bild som visar vilka mått som är variabla på golvränna FURO 115 som stöd i projekt.

Variabel längd (mm):

Längd (L) = 500–20000 mm, (i steg om 100)
Fast bredd: 150 mm

Maxlängd 3000 mm gäller för Klinker K4 och K5 samt Plastmatta.
Måtten avser rännans gallermått.

Variabelt överdelsdjup (mm):

Överdelsdjup (D)* = 56, 100 eller 150

56 är rekommenderat upp till 2000, 100 mellan 2000-10000 och 150 rekommenderas vid längder 10000-20000.

Utloppsplacering: 
Standard är mittplacerat utlopp men möjlighet finns att välja placering.

Ange c/c från vänster.

*För golvtyp Klinker K4 och K5 skiljer sig djupmåtten från ovan. För mer information, se avsnitt: "Vattengång, totalthöjd, överdelsdjup och fall mot utlopp".

Klinker K3

Golvmaterial: Klinker i fästmassa

Tätskikt: Golv utan tätskikt

Tätskiktsanslutning: Ingen

Klinker K4

Golvmaterial: Klinker direkt på tätskikt

Tätskikt: Tätskikt som kan rollas/spacklas ut och ansluts mot slät rostfri fläns

Tätskiktsanslutning: 50 mm bred rostfri klisterfläns

Klinker K5

Golvmaterial: Klinker direkt på tätskikt

Tätskikt: Tätskikt/Manschett som kläms fast

Tätskiktsanslutning: Klämfläns

Massagolv

Golvmaterial: Massagolv

Tätskikt: Epoxy- eller akrylmassa

Tätskiktsanslutning: Massafläns med ursparing för massa

Plastmatta

Golvmaterial: Plastmatta 1,5-4 mm

Tätskikt: Plastmatta

Tätskiktsanslutning: FURO klämram

Plastmatta på träbjälklag

Golvmaterial: Plastmatta 1,5-4 mm

Tätskikt: Plastmatta

Tätskiktsanslutning: FURO klämram

Stålslipat betonggolv

Golvmaterial: Betong

Tätskikt: Golv utan tätskikt

Tätskiktsanslutning: Ingen

Mått för golvränna FURO 115:

*Produkten har fall mot utlopp.

För mer information, se avsnitt:
"Vattengång, totalthöjd, överdelsdjup och fall mot utlopp".

Byggmått för golvränna FURO 115:

S_1: = 460 mm
F₁= 400 mm

Brunnar och rännor har alltid ett anslutningsrör och dess vattengång/V.g. att förhålla sig till. Vattengång mäts alltid i rörets så kallade bottenlinje.
För att underlätta produktvalet anger vi totalhöjden (H) på våra brunnar och rännor. Totalhöjden är avståndet från färdig golvyta ner till där vattnet lämnar produkten. Vid bottenutlopp räknas mätpunkten där stosen börjar.
Totalhöjden (H) utgörs alltid av överdelsdjupet (D) plus utloppsdelen på produkten. Om överdelsdjupet ökas, ökar även totalhöjden, vilket påverkar produktens vattengång.

Mått för FURO 115:

Överdelsdjupet (D) kan väljas mellan 56, 100 och 150 mm (56 mm är standard för längder upp till 2000 mm).
För golvtypen klinkers K4 och K5 varierar överdelsdjupet (D) mellan 36, 80 och 130 mm (36 mm är standard för längder upp till 2000 mm).
Totalhöjden (H) på FURO 115 varierar därmed mellan 173, 217 och 267 mm (173 mm är standard för längder upp till 2000 mm).
Om en påbyggnadsdel eller inloppsdel väljs, ökar totalhöjden (H) med 60 mm.

Fall mot utlopp:
Produktens fall mot utlopp varierar beroende på längd och valt överdelsdjup. Vid standardutförande mittplacerat utlopp gäller:

Vid längder upp till 2000 mm och rekommenderat djup på 56/36 mm blir fall mot utlopp minst 1 %.
Vid längder mellan 2000 – 10 000 mm och rekommenderat djup på 100/80 mm blir fall mot utlopp minst 1 %.
Vid längder mellan 10 000 – 20 000 mm och rekommenderat djup på 150/130 mm blir fall mot utlopp minst 1 %.

Vid andra behov än ovan rekommendationer påverkas fallet.

S 75

Sidoutlopp Ø75 mm
Kapacitet 1,6 l/s

B 75

Bottenutlopp Ø75 mm
Kapacitet 2,3 l/s

B 110

Bottenutlopp Ø110 mm
Kapacitet 1,9 l/s

Vattenlås

Vattenlås som ingår som standard. Kan eftermonteras.

Art.nr. 126VH2

Vattenlås, mekaniskt luktstopp

Vattenlås med med mekaniskt luktstopp.

Art.nr. 126VL12

Vattenlås, avstängningsbart

Vattenlås som kan stängas av med en nyckel. Vid val av tillbehör behövs en påbyggnadsdel.

Art.nr. 126VA2

Halkskyddat rutgaller, L15

Halkskyddat rutgaller med belastningsklass L15.

Maxlast: 1500kg

Art.nr. Z-GALLER-L15

Silplåt, L15

Silplåt med belastningsklass L15.

Maxlast: 1500kg

Art.nr. Z-SILPLAT-L15

Spaltlock, L15

Spaltlock med belastningsklass L15.

Maxlast: 1500kg

Art.nr. Z-SPALTLOCK-L15

Silkorg

Mindre silkorg.

Volym: 2,5 dl
Kapacitet: 1,2 l/s

Art.nr. 133SK12

Silkorg, 5 dl

Silkorg som passar i spygattutförande och i brunn med tilläggsdetalj påbyggnadsdel.

Volym: 5 dl
Kapacitet: 1,5 l/s

Art.nr. 133SK22

Sandfång, 3 dl

Sandfång som passar i spygattutförande och i brunn med tilläggsdetalj påbyggnadsdel.

Volym: 3 dl
Kapacitet: 0,6 l/s

Art.nr. 133SF21

Lyftkrok

Praktisk och ergonomisk lyftkrok för säker hantering av galler och silplåtar. Ger stabilt grepp och minskar skaderisken vid lyft. Perfekt för underhåll och installation.

Art.nr. 1LK1

Nyckel till vattenlås

Nyckel för låsning av Vattenlås 126VA2.

Art.nr. 1NV2

Fastskruvning silplåt

Fastskruvad silplåt. Ökar säkerheten genom att förhindra att plåten oavsiktligt rör sig.

Art.nr. 1VFG-115

Fastskruvning galler

Fastskruvning av galler. Ökar säkerheten genom att förhindra att gallret oavsiktligt rör sig.

Art.nr. 1VFG

Påbyggnadsdel

Ger plats för extra stora tillbehör.
Ökar totalhöjden med 60 mm.

Art.nr. 1VPA126

Inloppsdel

Inloppsdel med anslutning Ø 50 mm.
Ökar totalhöjden med 60 mm.

Art.nr. 1VIN126

Radontätning

Fabriksmonterad radon- och vattentätning.

Art.nr. 1VRT

Jordfläta

Jordfläta för potentialutjämning. Anpassad för valfritt fästöra på golvbrunnar och rännor.

För mer info:
Monteringsanvisning för jordfläta

Art.nr. 1VJF

Spygatt

Golvbrunn utan vattenlås. Vattenlåset kan eftermonteras.

Kapacitet: 4 liter/sek.

Art.nr. 1VSU126

Ställben av gängstång

Ställben av M10 gängstång. Justering med vingmutter.

Höjd: 300 mm.
Fotens diameter: 100 mm.

Art.nr. 1SB30

Ställben av plast

Ställben som möjliggör enkel justering ovanifrån.

Höjd: 300 mm
Fotens diameter: 100 mm.

Använd tillsammans med Installationstillbehör "Bits till ställben".

Art.nr. 1SB40

Bits till ställben plast

För enkel höjdjustering av
Ställben av plast.

Art.nr. 1BITS16

Tätningsmedel Aqua Tät

Tätningsmedel Aqua Tät för plastmatta. Används under matta
vid montage av klämram.

Art.nr. 1AQUAT40

Dokumentation

Monteringsanvisning för träbjälklag

Monteringsanvisning FURO 115 och 116

Omgående leverans

RSK-nummer

Drift och skötsel

Byggvarudeklaration

Teknisk översikt

Typgodkännande brand EI60 FURO115

Monteringsanvisning för jordfläta
