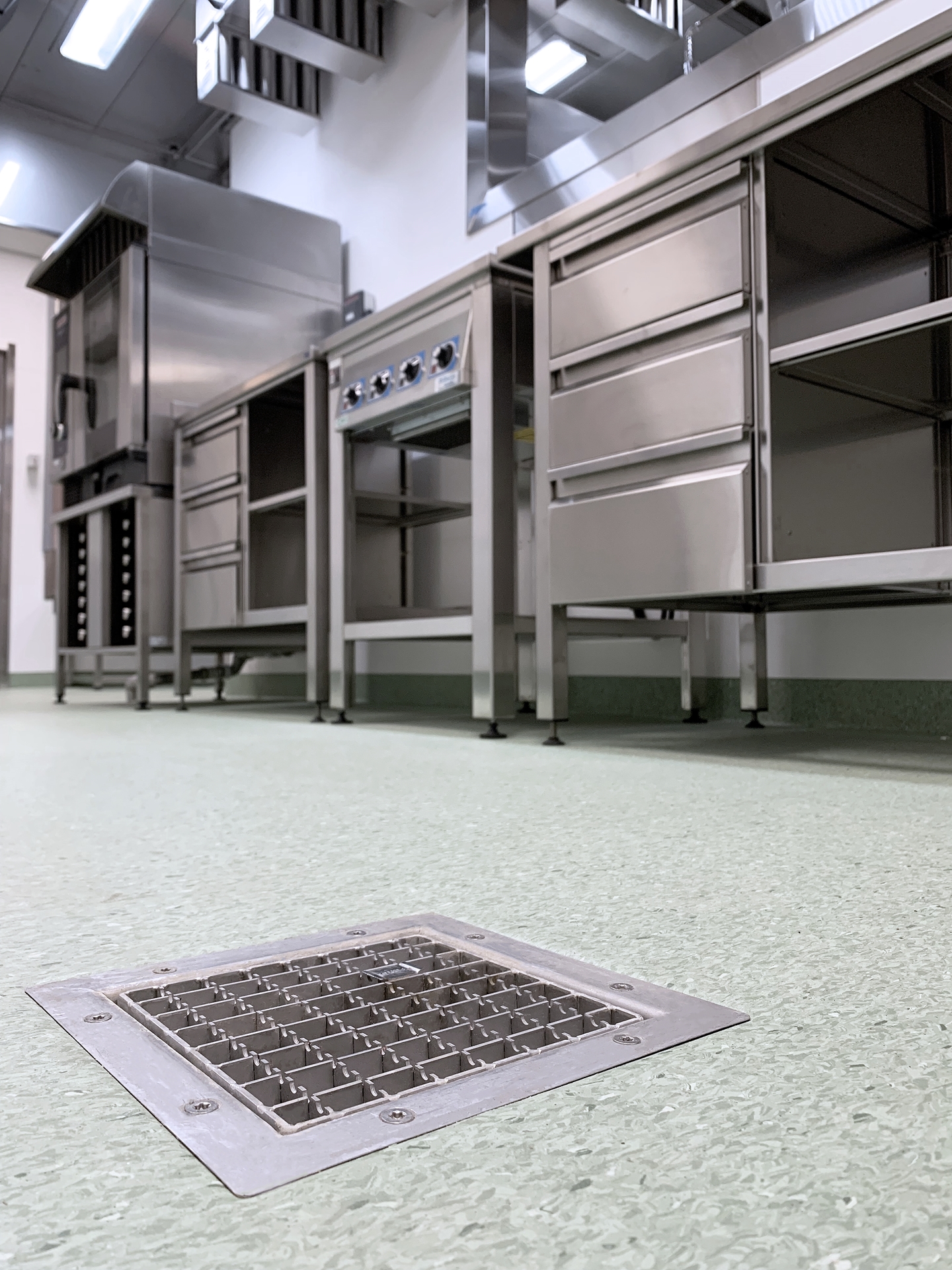

Rostfri golvbrunn för kök, restaurang och industri med lättare belastning. Designad för lång hållbarhet, effektiv avrinning och enkel rengöring i kommersiella och offentliga miljöer.

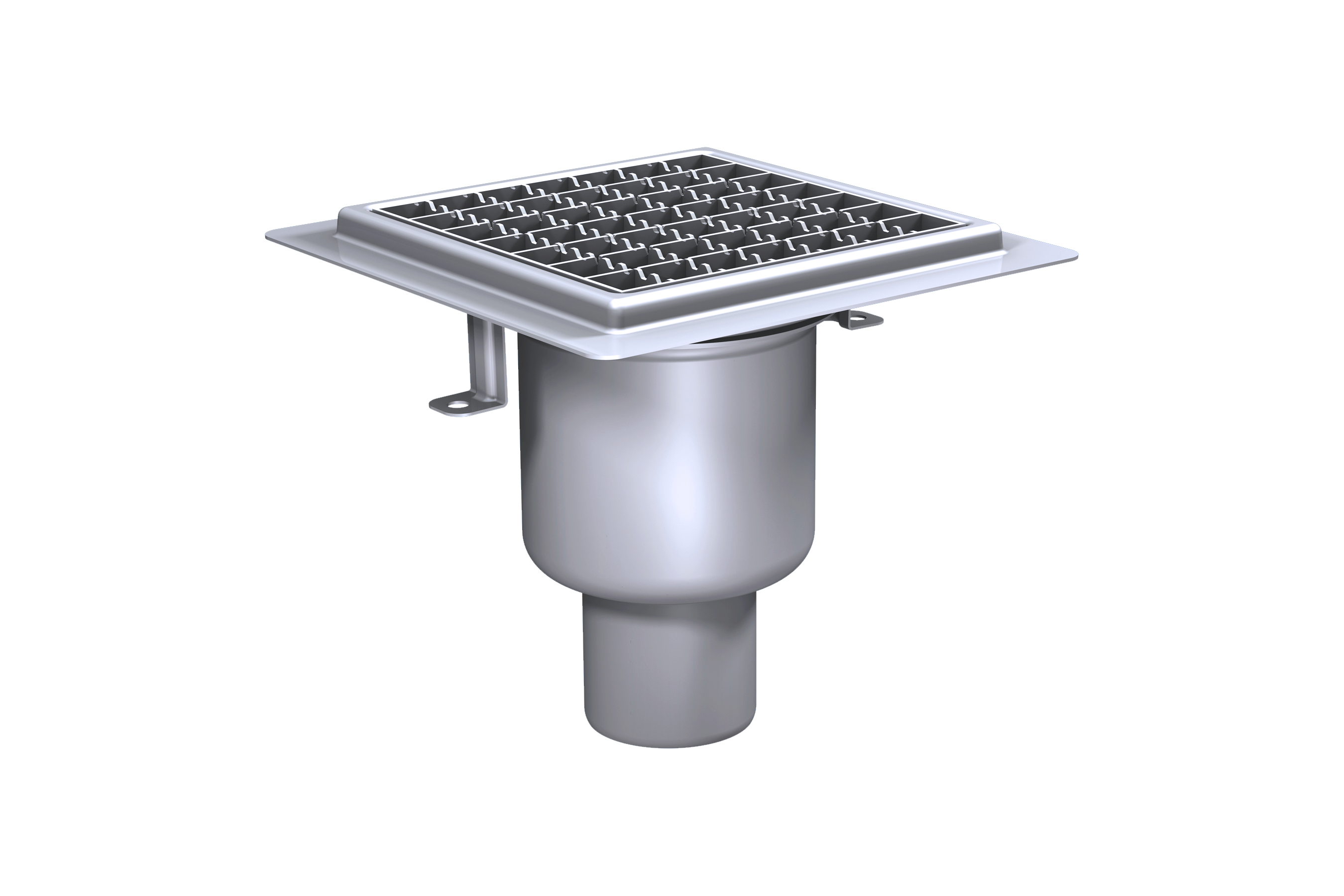

Golvbrunn FURO 104

Rostfri golvbrunn anpassad för kök, restaurang och industrimiljöer med lättare belastningar. Flera lagerlagda storlekar tillgängliga för snabb leverans.
  • Rostfri golvbrunn idealisk för kök, restaurangmiljöer och industrier med lättare belastningar.

  • Mått: 173 x 173 mm.

  • Tillverkad i syrafast rostfritt stål, EN 1.4404 (SS 2348), för maximal hållbarhet och korrosionsbeständighet oavsett installationsmiljö.

  • Konstruerad för ingjutning i betonggolv. Anpassad för flera vanliga golvtyper och har 360° vridbara och vinkelställbara utlopp.

  • Överdelarna är vridbara 360°, vinkelställbara och teleskopiska för enkel installation.

  • Urtagbart vattenlås med handtag för enkel rengöring och underhåll.

  • Utrustad med EPDM-gummitätningar enligt EN 681-1 typ Wc för säker och pålitlig tätning.

  • Försedd med ett rostfritt, halkskyddat rutgaller för säker användning.

  • Finns på lager för omgående leverans.


Installation

  • Levereras färdigmonterad och täckt för att förhindra att betong rinner ner i brunnen under gjutning.
  • Vid massagolv ingår ursparingslister på vidhäftningsflänsar.
  • Rejäla fästöron för olika förankring i bjälklaget ingår.
  • Ställben för enkel montering och höjdjustering erbjuds. Se avsnitt Installationstillbehör.



  • L15 För utrymmen med lätt körtrafik, dock ej trucktrafik. Provad enligt SS-EN 1253-1 med 10 kN belastning.

FURO 104 är typgodkänd för brandklass EI 60 enligt Kiwa Certifikat TG 1670. Godkännandet gäller för montering i minimum 200 mm betongbjälklag. FURO 104 är konstruerad för att uppfylla kraven i den gällande normen för golvbrunnar, SS-EN 1253-1.


Omgående leverans

Utföranden

Klinker K1

Klinker K1

Golvmaterial: Klinker i fästmassa
Tätskikt: Tätskikt som kan rollas/spacklas ut och ansluts mot slät rostfri fläns
Tätskiktsanslutning: 50 mm bred rostfri klisterfläns
Klinker K3

Klinker K3

Golvmaterial: Klinker i fästmassa
Tätskikt: Golv utan tätskikt
Tätskiktsanslutning: Ingen
Klinker K4

Klinker K4

Golvmaterial: Klinker direkt på tätskikt
Tätskikt: Tätskikt som kan rollas/spacklas ut och ansluts mot slät rostfri fläns
Tätskiktsanslutning: 50 mm bred rostfri klisterfläns
Klinker K5

Klinker K5

Golvmaterial: Klinker direkt på tätskikt
Tätskikt: Tätskikt/Manschett som kläms fast
Tätskiktsanslutning: Klämfläns
Massagolv

Massagolv

Golvmaterial: Massagolv
Tätskikt: Epoxy- eller akrylmassa
Tätskiktsanslutning: Massafläns med ursparing för massa
Plastmatta

Plastmatta

Golvmaterial: Plastmatta 1,5-4 mm
Tätskikt: Plastmatta
Tätskiktsanslutning: FURO klämram
Plastmatta på träbjälklag

Plastmatta på träbjälklag

Golvmaterial: Plastmatta 1,5-4 mm
Tätskikt: Plastmatta
Tätskiktsanslutning: FURO klämram
Stålslipat betonggolv

Stålslipat betonggolv

Golvmaterial: Betong
Tätskikt: Golv utan tätskikt
Tätskiktsanslutning: Ingen

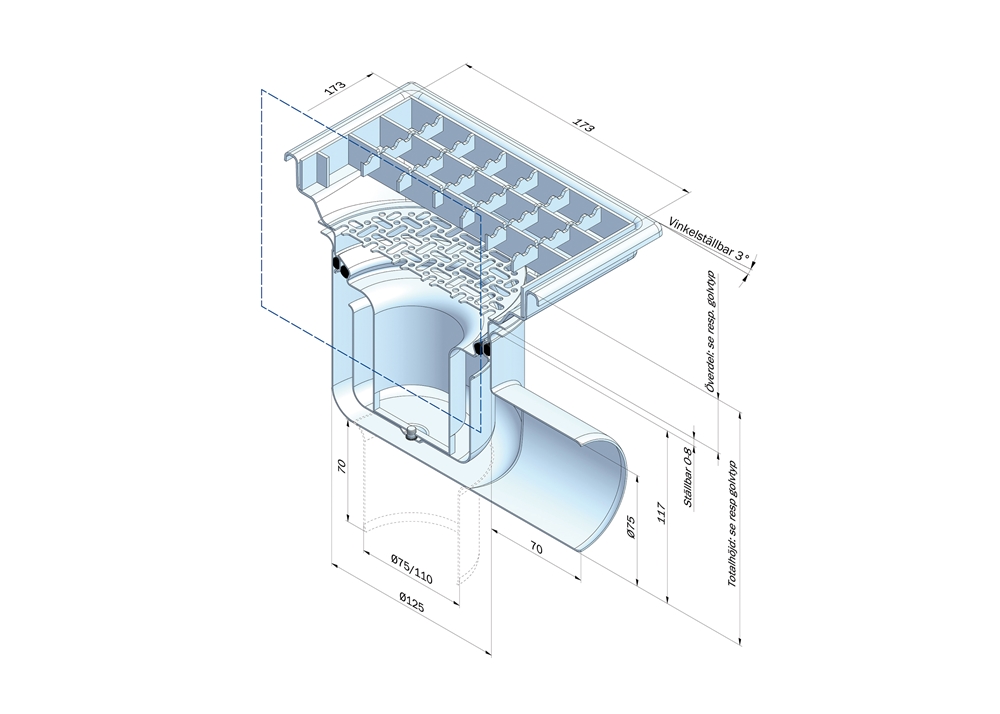

Mått för golvbrunn FURO 104

För mer information, se avsnitt:
"Vattengång, totalthöjd, överdelsdjup och fall mot utlopp".


Byggmått för golvbrunn FURO 104:

S1 = 320 mm

F1 = 240 mm

Brunnar och rännor har alltid ett anslutningsrör och dess vattengång/V.g. att förhålla sig till. Vattengång mäts alltid i rörets så kallade bottenlinje.

För att underlätta produktvalet anger vi totalhöjden (H) på våra brunnar och rännor. Totalhöjden är avståndet från färdig golvyta ner till där vattnet lämnar produkten. Vid bottenutlopp räknas mätpunkten där stosen börjar.

Totalhöjden (H) utgörs alltid av överdelsdjupet (D) plus utloppsdelen på produkten. Om överdelsdjupet ökas, ökar även totalhöjden, vilket påverkar produktens vattengång.

Mått för FURO 104:
Överdelsdjup (D) för olika golvtyper:

  • Massagolv: 36 mm
  • Plastmatta: 31 mm
  • Klinkers K3: 36 mm
  • Stålslipat betonggolv: 36 mm
  • Klinkers K4, K5: 22 mm


Totalhöjden (H) blir då följande:

  • Massagolv: 153 mm
  • Plastmatta: 148 mm
  • Klinkers K3: 153 mm
  • Stålslipat betonggolv: 153 mm
  • Klinkers K4, K5: 146 mm
  • Plastmatta på träbjälklag: 148 mm


Väljer man en påbyggnadsdel eller inloppsdel ökar totalhöjden (H) med 60 mm.

Fall mot utlopp:
Fallet är anpassat efter produkt och golvtyp.

S 75

Sidoutlopp Ø75 mm
Kapacitet 1,6 l/s

B 75

Bottenutlopp Ø75 mm
Kapacitet 1,8 l/s

B 110

Bottenutlopp Ø110 mm
Kapacitet 1,6 l/s

Vattenlås

Vattenlås

Vattenlås som ingår som standard. Kan eftermonteras.

Art.nr. 126VH2

Vattenlås, mekaniskt luktstopp

Vattenlås, mekaniskt luktstopp

Vattenlås med med mekaniskt luktstopp.

Art.nr. 126VL12

Vattenlås, avstängningsbart

Vattenlås, avstängningsbart

Vattenlås som kan stängas av med en nyckel. Vid val av tillbehör behövs en påbyggnadsdel.

Art.nr. 126VA2

Silplåt, L15

Silplåt, L15

Robust och lättstädad silplåt.

  • Belastningsklass: L15.

Art.nr. Z-1SILR17171

Halkskyddat rutgaller, L15

Halkskyddat rutgaller, L15

Art.nr. Z-1GFL1717

Silkorg

Silkorg

Mindre silkorg.

  • Volym: 2,5 dl
  • Kapacitet: 1,2 l/s

Art.nr. 133SK12

Silkorg, 5 dl

Silkorg, 5 dl

Silkorg som passar i spygattutförande och i brunn med tilläggsdetalj påbyggnadsdel.

  • Volym: 5 dl
  • Kapacitet: 1,5 l/s

Art.nr. 133SK22

Sandfång, 3 dl

Sandfång, 3 dl

Sandfång som passar i spygattutförande och i brunn med tilläggsdetalj påbyggnadsdel.

  • Volym: 3 dl
  • Kapacitet: 0,6 l/s

Art.nr. 133SF21

Lyftkrok

Lyftkrok

Praktisk och ergonomisk lyftkrok för säker hantering av galler och silplåtar. Ger stabilt grepp och minskar skaderisken vid lyft. Perfekt för underhåll och installation.

Art.nr. 1LK1

Nyckel till vattenlås

Nyckel till vattenlås

Nyckel för låsning av Vattenlås 126VA2.

Art.nr. 1NV2

Påbyggnadsdel

Påbyggnadsdel

Ger plats för extra stora tillbehör.
Ökar totalhöjden med 60 mm.

Art.nr. 1VPA126

Inloppsdel

Inloppsdel

Inloppsdel med anslutning Ø 50 mm.
Ökar totalhöjden med 60 mm.

Art.nr. 1VIN126

Radontätning

Radontätning

Fabriksmonterad radon- och vattentätning.

Art.nr. 1VRT

Jordfläta

Jordfläta

Jordfläta för potentialutjämning. Anpassad för valfritt fästöra på golvbrunnar och rännor.

För mer info:
Monteringsanvisning för jordfläta

Art.nr. 1VJF

Fast brunnsgaller

Fast brunnsgaller

Galler som är fästa med skruv för att öka säkerheten.

Art.nr. 1VFG-GL

Spygatt

Spygatt

Golvbrunn utan vattenlås. Vattenlåset kan eftermonteras.

  • Kapacitet: 4 liter/sek.

Art.nr. 1VSU126

Ställben av gängstång

Ställben av gängstång

Ställben av M10 gängstång. Justering med vingmutter.

  • Höjd: 300 mm.
  • Fotens diameter: 100 mm.

Art.nr. 1SB30

Tätningsmedel Aqua Tät

Tätningsmedel Aqua Tät

Tätningsmedel Aqua Tät för plastmatta. Används under matta
vid montage av klämram.

Art.nr. 1AQUAT40
