Låg ROT-golvränna FURO 125

Lågbyggd rostfri golvränna särskilt framtagen för ombyggnad- och renoveringsprojekt (ROT) som kräver hög vattengång.

Rännans lågbyggda konstruktion gör den optimal för ROT-projekt som kräver hög vattengång och har snäva installationsutrymmen.
Tillverkad i rostfritt EN 1,4301 (SS 2333) eller syrafast rostfritt EN 1,4404 (SS 2348) för hör korrosionsbeständighet och lång hållbarhet.
Utrustad med invändigt vattenlås.
Rostfritt halkskyddat rutgaller tillverkat i delar, där varje del har en maximal vikt på 6 kg för enkel och ergonomisk hantering.
Möjlighet finns att utrusta brunnen med funktionella tillbehör och tilläggsdetaljer för ytterligare anpassning till specifika behov.
Konstruerad för ingjutning i betongbjälklag med överdelar för golvtyper som klinkergolv, massagolv, plastmatta samt stålslipat betonggolv.

Variabel längd: 400-2800 mm, i 100 mm intervall.

Installation:

Levereras färdigmonterad och täckt för att förhindra att betong rinner ner i brunnen under gjutning.
Vid massagolv ingår ursparingslister på vidhäftningsflänsar.
Rejäla fästöron för olika förankring i bjälklaget ingår.
Ställben för enkel montering och höjdjustering erbjuds. Se avsnitt Installationstillbehör.

L15 För utrymmen med lätt körtrafik, dock ej trucktrafik. Provad enligt SS-EN 1253-1 med 10 kN belastning.

Den lågbyggda konstruktionen på FURO 125 innebär att flödeskapaciteten är begränsad. Där stora flöden krävs bör i första hand FURO 117 väljas.
Om man p.g.a. begränsat utrymme i bjälklaget ändå väljer FURO 125 måste stora tillflöden kunna styras för att undvika översvämning. Observera att angivna kapacitetsvärden gäller vid 20 mm överbräddning.

Utföranden

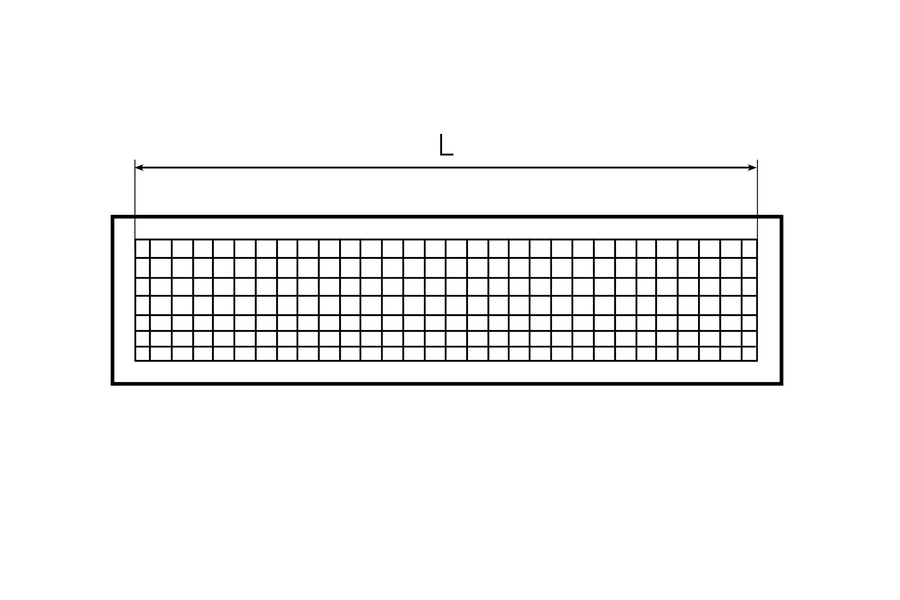

Variabel längd (mm):

Längd (L) = 400-2800, i steg om 100

Måtten avser brunnens gallermått.

Fasta djup (mm):

Rännans djup (RD) = 80
Djup vid utlopp (D) = 160
Vattengång (V.g) = 115

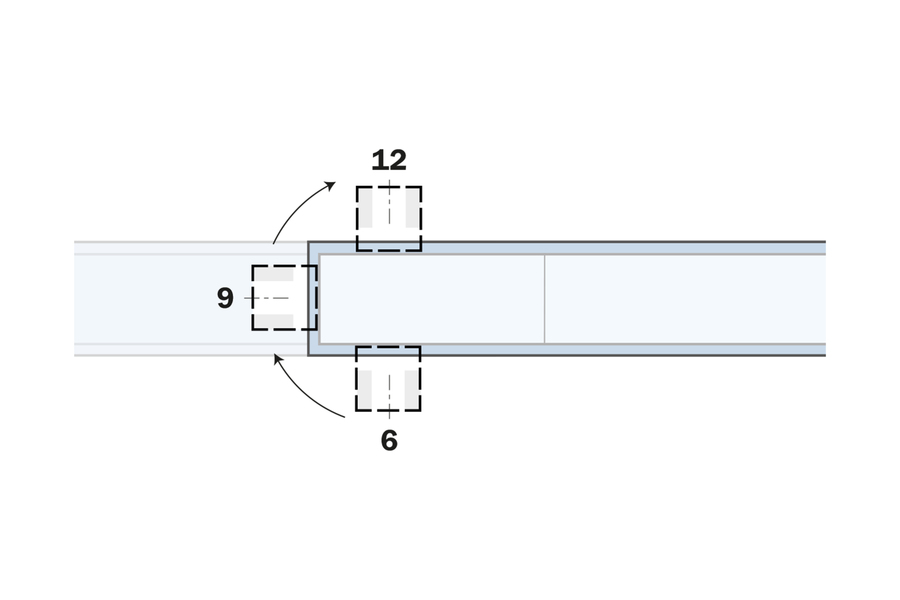

Utloppsriktning:

Utloppet kan väljas i tre olika riktningar, motsvarande klockslag: 6, 9 eller 12.

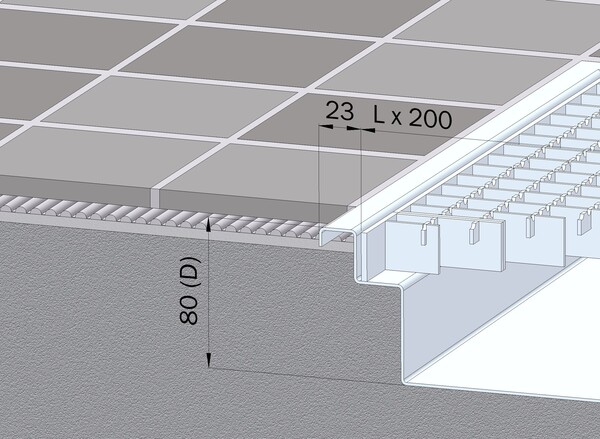

Klinker K3

Golvmaterial: Klinker i fästmassa

Tätskikt: Golv utan tätskikt

Tätskiktsanslutning: Ingen

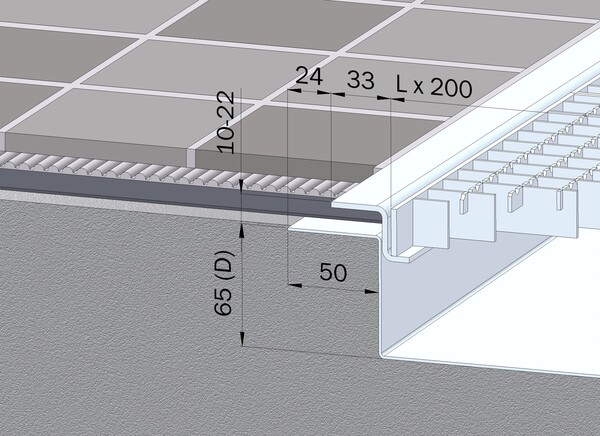

Klinker K4

Golvmaterial: Klinker direkt på tätskikt

Tätskikt: Tätskikt som kan rollas/spacklas ut och ansluts mot slät rostfri fläns

Tätskiktsanslutning: 50 mm bred rostfri klisterfläns

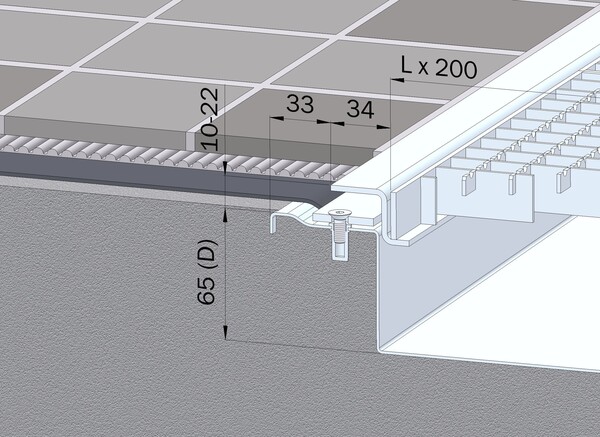

Klinker K5

Golvmaterial: Klinker direkt på tätskikt

Tätskikt: Tätskikt/Manschett som kläms fast

Tätskiktsanslutning: Klämfläns

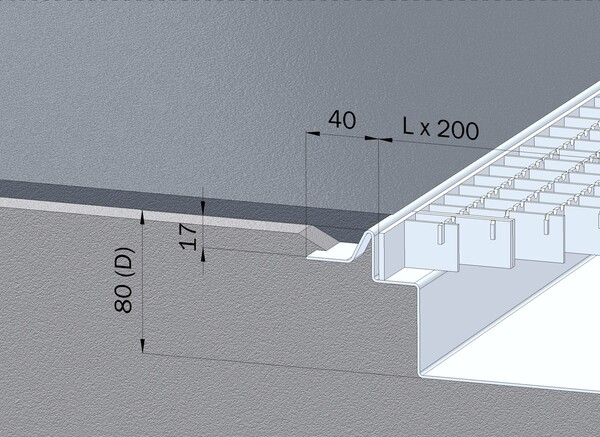

Massagolv

Golvmaterial: Massagolv

Tätskikt: Epoxy- eller akrylmassa

Tätskiktsanslutning: Massafläns med ursparing för massa

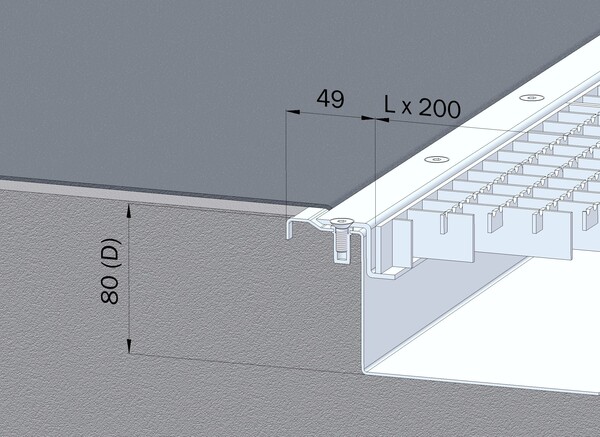

Plastmatta

Golvmaterial: Plastmatta 1,5-4 mm

Tätskikt: Plastmatta

Tätskiktsanslutning: FURO klämram

Stålslipat betonggolv

Golvmaterial: Betong

Tätskikt: Golv utan tätskikt

Tätskiktsanslutning: Ingen

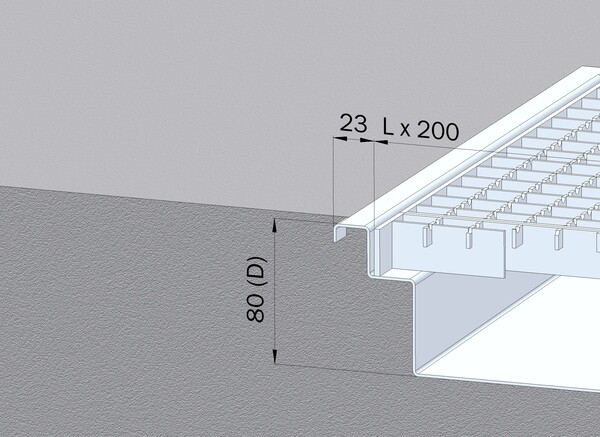

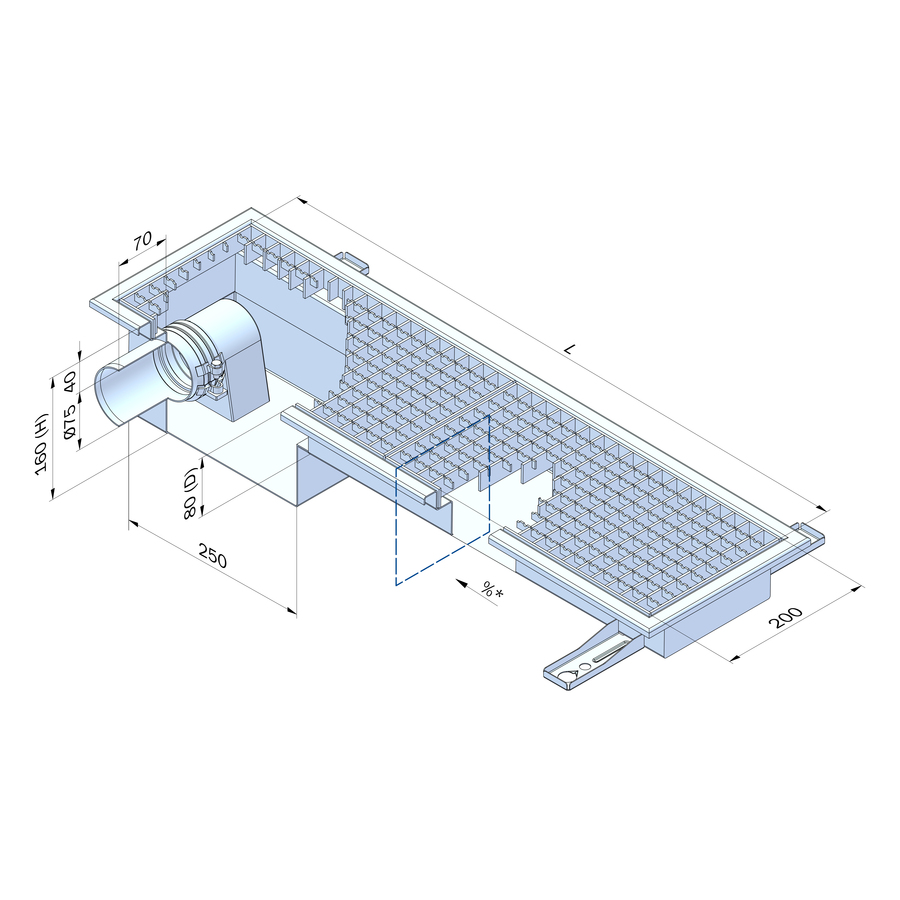

Mått för golvränna FURO 125:

Byggmått för golvränna FURO 125:

S1: 510 mm
F1: 450 mm

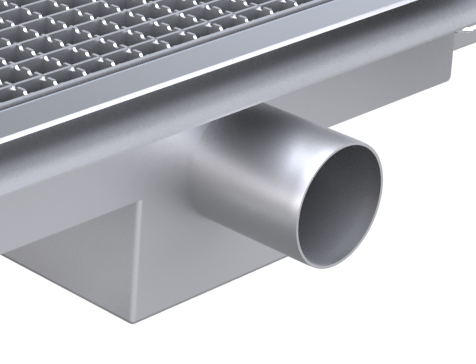

S 75

Sidoutlopp Ø75 mm
Kapacitet 2,2 l/s

Halkskyddat rutgaller, L15

Halkskyddat rutgaller med belastningsklass L15.

Maxlast: 1500kg

Art.nr. Z-GALLER-L15

Silkorg, 7,5 dl

Silkorg för ROT-brunn och ränna.

Volym: 7,5 dl

Art.nr. 1SKR1

Sandfång, 6 dl

Sandfång för ROT-brunn och ränna.

Volym: 6,0 dl

Art.nr. 1SFR1

Lyftkrok

Praktisk och ergonomisk lyftkrok för säker hantering av galler och silplåtar. Ger stabilt grepp och minskar skaderisken vid lyft. Perfekt för underhåll och installation.

Art.nr. 1LK1

Radontätning

Fabriksmonterad radon- och vattentätning.

Art.nr. 1VRT

Jordfläta

Jordfläta för potentialutjämning. Anpassad för valfritt fästöra på golvbrunnar och rännor.

För mer info:
Monteringsanvisning för jordfläta

Art.nr. 1VJF

Ställben av gängstång

Ställben av M10 gängstång. Justering med vingmutter.

Höjd: 300 mm.
Fotens diameter: 100 mm.

Art.nr. 1SB30

Ställben av plast

Ställben som möjliggör enkel justering ovanifrån.

Höjd: 300 mm
Fotens diameter: 100 mm.

Använd tillsammans med Installationstillbehör "Bits till ställben".

Art.nr. 1SB40

Bits till ställben plast

För enkel höjdjustering av
Ställben av plast.

Art.nr. 1BITS16

Tätningsmedel Aqua Tät

Tätningsmedel Aqua Tät för plastmatta. Används under matta
vid montage av klämram.

Art.nr. 1AQUAT40

Dokumentation

Teknisk översikt

Monteringsanvisning FURO 125

Drift och skötsel

Byggvarudeklaration
