Sandfångsränna, bredd 150 mm FURO 149

Robust och hållbar sandfångsränna i rostfritt stål utrustad med en upplyftbar sandfångslåda. Golvrännan är idealisk för industri, verkstäder och andra krävande miljöer där effektiv partikelavskiljning är avgörande. Tillgänglig för flera olika belastningsklasser och golvtyper.

Finns i längder mellan 600–20000 mm (i steg om 100 mm) x bredd 150 mm.
Golvrännan är utrustad med en upplyftbar sandfångslåda med en volym på 2,0 liter. Sandfånget fungerar enligt sedimenteringsprincipen, vilket innebär att tyngre partiklar sjunker till botten vid låga flöden. Vid högre flöden kan lättare material följa med ut i avloppet.
Tillverkas i rostfritt stål kvalitet EN 1.4301 (SS 2333) alternativt syrafast rostfritt stål kvalitet EN 1.4404 (SS 2348).
Avsedd för ingjutning i betonggolv.
Anpassad för flera vanliga golvtyper och har 360° vridbart och vinkelställbart utlopp.
Rännan har gavelplacerad utloppsdel.
Urtagbart vattenlås med handtag för enkel rengöring och underhåll.
EPDM-gummitätningar enligt EN 681-1 typ Wc.
Välj mellan rutgaller (R50 och M125) och spaltlock (M125), där varje sektion väger max 8 kg för enkel och ergonomisk hantering. Se alternativ under avsnitt Galler/Sil.

Installation:

Levereras med täckning för att förhindra betong från att rinna ner i rännan under gjutning.
Utrustad med rejäla fästöron för säker förankring i bjälklaget.
Vid massagolv ingår ursparingslister på vidhäftningsflänsar.
Ställben möjliggör enkel höjdjustering ovanifrån (se installationstillbehör).

Teknisk specifikation

Material: Rostfritt stål EN 1.4301 (SS 2333) alt. syrafast rostfritt stål EN 1.4404 (SS 2348)
Mått (mm):

Längd: 600–20000 (i steg om 100)
Bredd: 150

Sandfång: Sandfångslåda, volym 2,0 liter. Fungerar enligt sedimenteringsprincipen
Vattenlås: Urtagbart, med handtag för enkel rengöring
Gummitätning: EPDM enligt EN 681-1, typ Wc
Galler: Rutgaller alt. spaltlock.

L15 För utrymmen med lätt körtrafik, dock ej trucktrafik. Provad enligt SS-EN 1253-1 med 10 kN belastning.
R50 För utrymmen med medeltung fordonstrafik, dock ej trucktrafik. Provad enligt SS-EN 1253-1 med 33 kN belastning.
M125 För utrymmen med lastbils- och trucktrafik. Provad enligt SS-EN 1253-1 med 85 kN belastning.

Utföranden

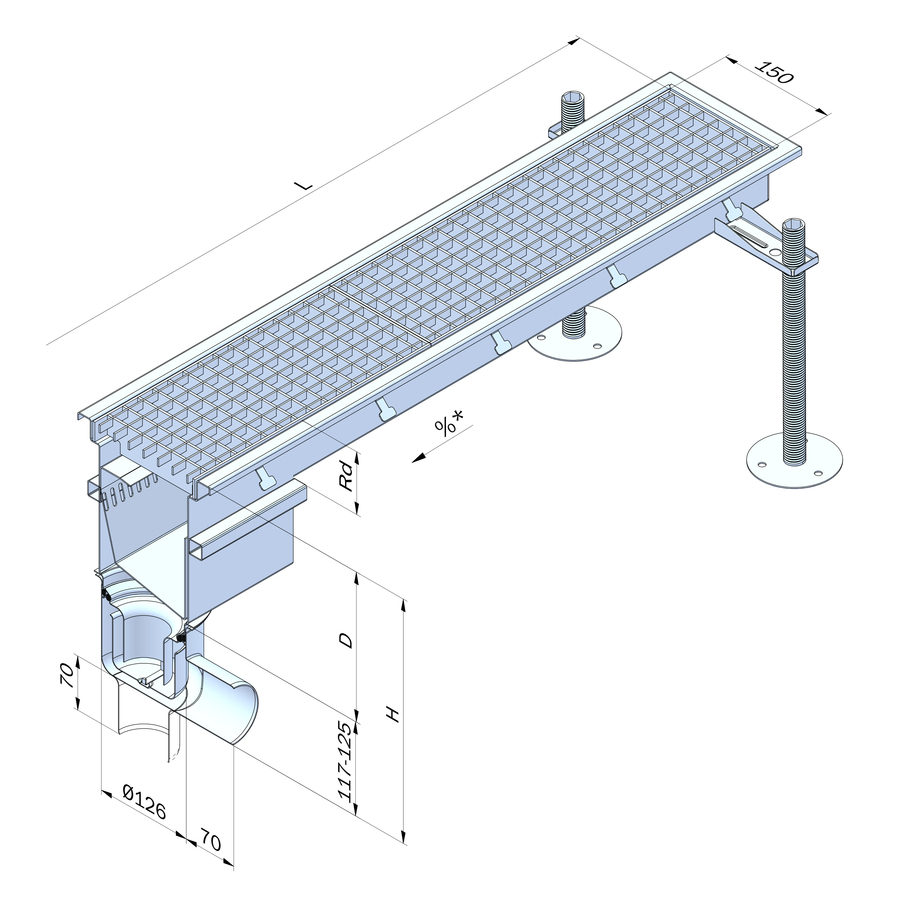

Bild som visar vilka mått som är variabla på golvränna FURO 115 som stöd i projekt.

Variabel längd (mm):

Längd (L) = 600–20000 mm, (i steg om 100)
Fast bredd: 150 mm

Måtten avser rännans gallermått.

Variabelt överdelsdjup (mm):

Överdelsdjup (D)* = 192, 232 eller 312

192 rekommenderas upp till 2000 mm, 232 rekommenderas för längder mellan 2000–6000 mm och 312 rekommenderas för längder mellan 6000–20000 mm. Rännans djup (RD) växlar då mellan 80, 120 och 200 mm.

Utloppsplacering:
Standard är ett gavelplacerat utlopp, 150 mm från vänster gavel, men valfri placering kan väljas.

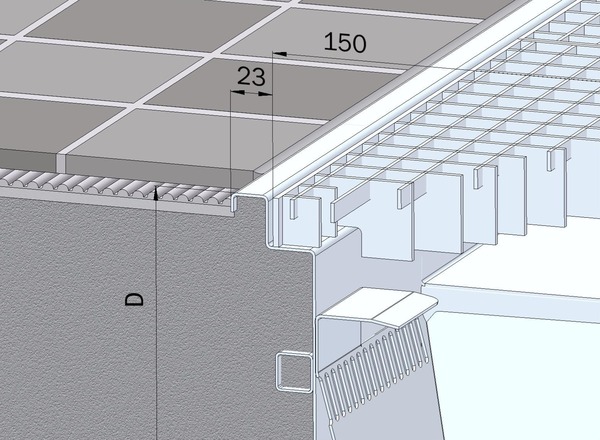

Klinker K3

Golvmaterial: Klinker i fästmassa

Tätskikt: Golv utan tätskikt

Tätskiktsanslutning: Ingen

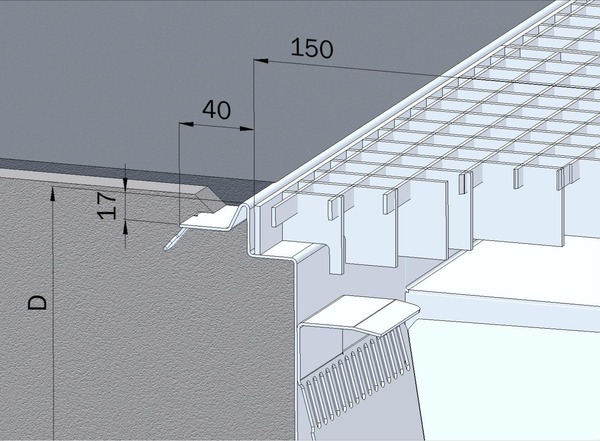

Massagolv

Golvmaterial: Massagolv

Tätskikt: Epoxy- eller akrylmassa

Tätskiktsanslutning: Massafläns med ursparing för massa

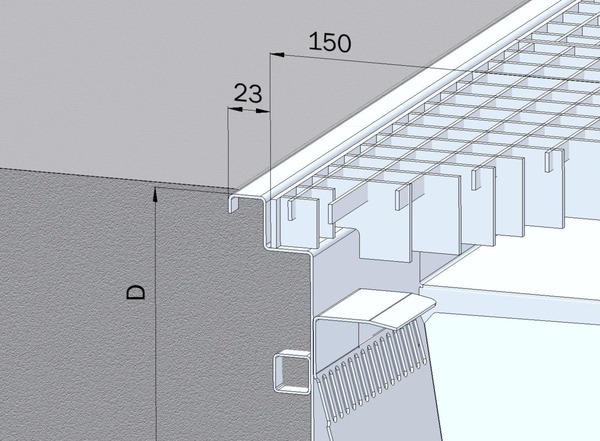

Stålslipat betonggolv

Golvmaterial: Betong

Tätskikt: Golv utan tätskikt

Tätskiktsanslutning: Ingen

Mått för golvränna FURO 149:

*Produkten har fall mot utlopp.

För mer information, se avsnitt:
"Vattengång, totalthöjd, överdelsdjup och fall mot utlopp".

Byggmått för sandfångsränna FURO 149:

S_{1 =} 425 mm
F_{1 =} 365 mm

Brunnar och rännor har alltid ett anslutningsrör och dess vattengång/V.g. att förhålla sig till. Vattengång mäts alltid i rörets så kallade bottenlinje.

För att underlätta produktvalet anger vi totalhöjden (H) på våra brunnar och rännor. Totalhöjden är avståndet från färdig golvyta ner till där vattnet lämnar produkten. Vid bottenutlopp räknas mätpunkten där stosen börjar.

Totalhöjden (H) utgörs alltid av överdelsdjupet (D) plus utloppsdelen på produkten. Om överdelsdjupet ökas, ökar även totalhöjden, vilket påverkar produktens vattengång.

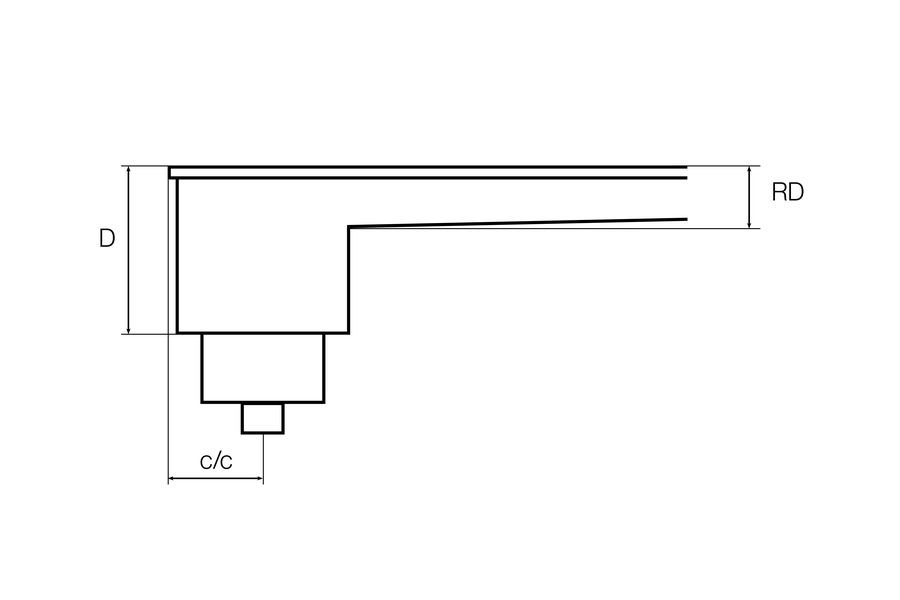

Mått för FURO 149:

Överdelsdjupet (D) kan växlas mellan 192, 232 och 312 mm (232 är ett bra val på längder mellan 2000–6000 mm). Rännans djup (RD) växlar då mellan 80, 120 och 200 mm.
Totalhöjden (H) på FURO 149 växlar således mellan 309, 349, 429 mm (349 är ett bra val på längder mellan 2000–6000 mm).
Om en påbyggnadsdel eller inloppsdel väljs, ökar totalhöjden (H) med 60 mm.

Fall mot utlopp:
Produktens fall mot utlopp varierar beroende på längd och valt överdelsdjup. Vid standardutförande gavelplacerat utlopp gäller:

Vid längder upp till 2000 mm och rekommenderat djup på 192 mm blir fall mot utlopp minst 1 %.
Vid längder mellan 2000 – 6000 mm och rekommenderat djup på 232 mm blir fall mot utlopp minst 1 %.
Vid längder mellan 6000 – 20 000 mm och rekommenderat djup på 312 mm blir fall mot utlopp minst 0,7 %.

Vid andra behov än ovan rekommendationer påverkas fallet.

S 75

Sidoutlopp Ø75 mm
Kapacitet 2,2 l/s

B 75

Bottenutlopp Ø75 mm
Kapacitet 2,7 l/s

B 110

Bottenutlopp Ø110 mm
Kapacitet 2,2 l/s

Vattenlås

Vattenlås som ingår som standard. Kan eftermonteras.

Art.nr. 126VH2

Vattenlås, mekaniskt luktstopp

Vattenlås med med mekaniskt luktstopp.

Art.nr. 126VL12

Vattenlås, avstängningsbart

Vattenlås som kan stängas av med en nyckel. Vid val av tillbehör behövs en påbyggnadsdel.

Art.nr. 126VA2

Halkskyddat rutgaller, L15

Halkskyddat rutgaller med belastningsklass L15.

Maxlast: 1500kg

Art.nr. Z-GALLER-L15

Rutgaller, R50

Rutgaller med belastningsklass R50.

Maxlast: 5000 kg

Art.nr. Z-GALLER-R50

Rutgaller, M125

Rutgaller med belastningsklass M125

Maxlast: 12500kg

Art.nr. Z-GALLER-M125

Spaltlock, M125

Spaltlock med belastningsklass M125.

Maxlast: 12500 kg

Art.nr. Z-SPALTLOCK-M125

Sandfång, 2,0 liter

Sandfång som ingår som standard,

Volym: 2,0 liter.

Art.nr. 126SF31

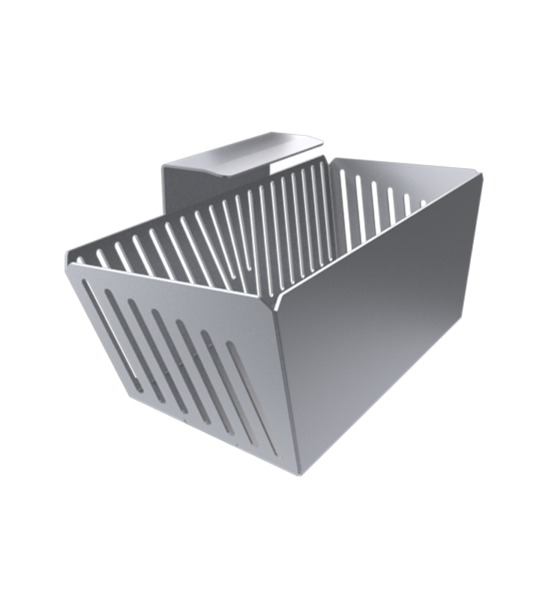

Silkorg, 2,6 liter

Stor silkorg i rostfritt stål anpassad för att effektivt fånga upp större partiklar och avfall som kan följa med vattnet i avloppssystemet.

Volym: 2,6 l

Art.nr. 126SK31

Lyftkrok

Praktisk och ergonomisk lyftkrok för säker hantering av galler och silplåtar. Ger stabilt grepp och minskar skaderisken vid lyft. Perfekt för underhåll och installation.

Art.nr. 1LK1

Nyckel till vattenlås

Nyckel för vattenlås med avstängning.

Art.nr. 1NV2

Påbyggnadsdel

Ger plats för extra stora tillbehör.
Ökar totalhöjden med 60 mm.

Art.nr. 1VPA126

Inloppsdel

Inloppsdel med anslutning Ø 50 mm.
Ökar totalhöjden med 60 mm.

Art.nr. 1VIN126

Radontätning

Fabriksmonterad radon- och vattentätning.

Art.nr. 1VRT

Jordfläta

Jordfläta för potentialutjämning. Anpassad för valfritt fästöra på golvbrunnar och rännor.

För mer info:
Monteringsanvisning för jordfläta

Art.nr. 1VJF

Spygatt

Golvbrunn utan vattenlås. Vattenlåset kan eftermonteras.

Kapacitet: 4 liter/sek.

Art.nr. 1VSU126

Ställben av gängstång

Ställben av M10 gängstång. Justering med vingmutter.

Höjd: 300 mm.
Fotens diameter: 100 mm.

Art.nr. 1SB30

Ställben av plast

Ställben som möjliggör enkel justering ovanifrån.

Höjd: 300 mm
Fotens diameter: 100 mm.

Använd tillsammans med Installationstillbehör "Bits till ställben".

Art.nr. 1SB40

Bits till ställben plast

För enkel höjdjustering av
Ställben av plast.

Art.nr. 1BITS16
