Industrirenne, 300 mm bredde FURO 151

Industrirenne, 300 mm bredde FURO 151

Robust gulvrenne i rustfritt stål med 300 mm bredde, konstruert for krevende industrielle miljøer og høy belastning. Produsert i rustfritt stål EN 1.4301 (SS 2333) eller syrefast rustfritt stål EN 1.4404 (SS 2348) og tilgjengelig i flere belastningsklasser. Perfekt for industrigulv, lagerlokaler og andre miljøer med tung trafikk der driftssikkerhet og lang levetid er avgjørende.
  • Den V-formede bunnen på rennen leder vann og smuss effektivt bort, noe som reduserer behovet for vedlikehold og hindrer tilstopping i avløpssystemet.

  • Industrirennen er som standard utstyrt med uttakbart vannlås og rustfritt kjørbart gitter, noe som gjør den til en komplett løsning for industrielle miljøer.

  • Renneoverdelene for flisgulv, massagulv og stålslipt betonggulv er teleskopiske, roterbare 360° og vinkeljusterbare.

  • Vedlikehold gjøres enkelt med uttakbart vannlås med håndtak, og gitter levert i håndterbare seksjoner (maks 8 kg per del) gjør rengjøring og inspeksjon raskt og effektivt.

  • EPDM-gummipakninger i henhold til EN 681-1 type Wc sikrer tetthet og lang levetid selv ved hyppig bruk.

  • Installasjon: Rennen har solide festører for forankring i bjelkelag og gir enkel høydejustering ovenfra. Levering med beskyttelse mot betongsøl under støping reduserer risikoen for skader på rennen.

Teknisk spesifikasjon – Industrirenne FURO 151
Lengde (mm): 500–20000, i 100 mm intervaller
Bredde (mm): 300 (fast)
Materiale: Rustfritt EN 1.4301 (SS 2333) eller syrefast EN 1.4404 (SS 2348)
Bunn: V-formet for selv-rensing
Gitter: Rustfritt, kjørbart rutegitter i seksjoner maks 8 kg
Tetninger: EPDM i henhold til EN 681-1 type Wc
Installasjonstilbehør: Tildekket ved levering, festører for enkel høydejustering, utsparingslister ved massagulv

  • R50 For arealer med middelstung kjøretrafikk, men ikke truck. Testet i.h.t. NS-EN 1253-1 med 33 kN belastning.
  • M125 For arealer med lastbil og trucktrafikk. Testet i.h.t. NS-EN 1253-1 med 85 kN belastning.

Utførelser


Variabel lengde:

  • Lengde (min-max) 500–20000 mm, i 100 mm intervall.
  • Fast bredde: 300 mm.

Variabelt dybde:

  • 100 mm, et godt valg opp til 8000 mm.
  • 150 mm, anbefales for lengder mellom 8000–20000 mm.

Utloppsplassering:
Standard er midtplassert utløp, men det er mulig å velge plassering.

  • Angi c/c fra venstre.

Flis F3

Gulvmateriale: Fliser på påstøp
Membran: Gulv uten membran
Membranfeste: Ingen

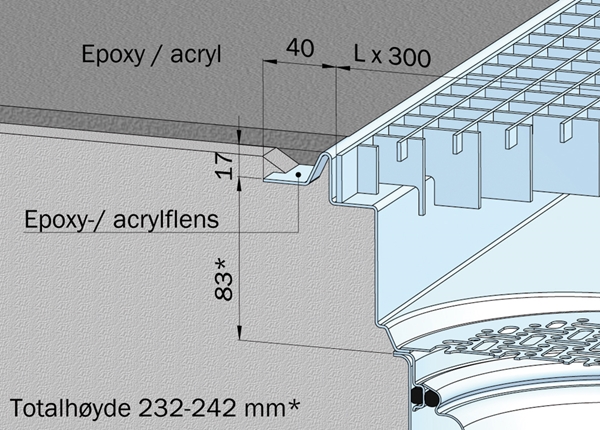

Epoxy-/Acrylgulv

Epoxy-/Acrylgulv

Gulvmateriale: Epoxy-/Acrylgulv
Membran: Epoxy/Acryl
Membranfeste: Vedheftningsflens med utsparing for epoxy/acryl

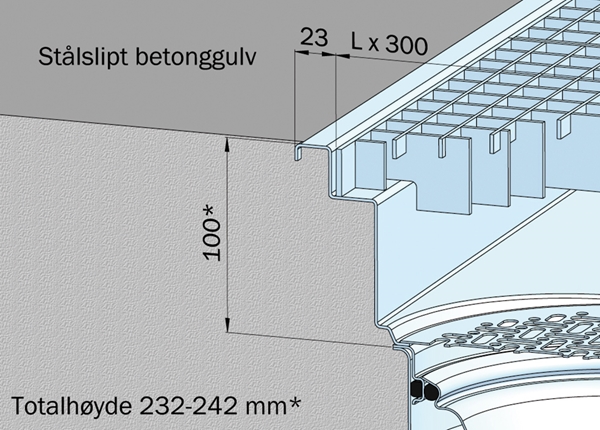

Stålslipt betonggulv

Stålslipt betonggulv

Gulvmateriale: Betong
Membran: Gulv uten membran
Membranfeste: Ingen

Mål for gulvrenne FURO 151:

*Produktet har fall mot utløp.

For mer informasjon, se avsnittet:
"Vannløp, totalhøyde, overdelens dybde og fall mot utløp"


Sluk og rennende har alltid et tilkoblingsrør og dens vannløp/V.L. å forholde seg til. Vannløpet måles alltid fra rørets såkalte bunnlinje.

For å lette produktvalget angir vi totalhøyden (H) på våre sluk og rennende. Totalhøyden er avstanden fra ferdig gulvflate ned til hvor vannet forlater produktet. Ved bunnutløp regnes målepunktet der stosen begynner.

Totalhøyden (H) består alltid av overdelens dybde (D) pluss utløpsdelen på produktet. Hvis overdelens dybde økes, øker også totalhøyden, noe som påvirker produktets vannløpet.

Mål for FURO 151:

  • Overdelsdybden (D) kan variere mellom 100 og 150 mm. (100 mm er standard for lengder opptil 6000 mm).
  • Totalhøyden (H) på FURO 151 varierer derfor mellom 232 og 282 mm. (232 mm er standard for størrelser opptil 6000 mm).
  • Velger man en påbyggingsdel eller innløpsdel, øker totalhøyden (H) med 82 mm.


Fall mot utløp:

Produktens fall mot utløp varierer avhengig av lengde og valgt overdelsdybde. Ved standardutførelse med sentrert utløp gjelder:

  • For lengder opptil 6000 mm og anbefalt dybde på 100 mm, blir fallet mot utløpet minst 1 %.
  • For lengder mellom 6000 – 20 000 mm og anbefalt dybde på 150 mm, blir fallet mot utløpet minst 0,8 %.


Ved andre behov enn de ovennevnte anbefalingene, påvirkes fallet.

S 75

Sideutløp Ø75 mm

Kapasitet 4,8 l/s

S 110

Sideutløp Ø110 mm

Kapasitet 4,8 l/s

B 75

Bunnutløp Ø75 mm

Kapasitet 4,8 l/s

B 110

Bunnutløp Ø110 mm

Kapasitet 6 l/s

Vannlås

Vannlås

Art.nr. 220VH12

Vannlås med mekanisk luktstopp

Vannlås med mekanisk luktstopp

Art.nr. 220VL12

Vannlås, lukt- og tilbakestrømsstopp

Vannlås, lukt- og tilbakestrømsstopp

Vannlås med mekanisk lukt- og tilbakestrømsstopp

Art.nr. 220VLB12

Vannlås, med avstengningsfunksjon

Vannlås, med avstengningsfunksjon

Art.nr. 220VA2

Rutgaller, R50

Rutgaller, R50

Rutgaller med belastningsklasse R50.

  • Makslast: 5000 kg

Art.nr. Z-GALLER-R50

Rutgaller, M125

Rutgaller, M125

Rutgaller med belastningsklasse M125

  • Makslast: 12500 kg

Art.nr. Z-GALLER-M125

Spaltlock, M125

Spaltlock, M125

Spaltlokk med belastningsklasse M125.

  • Makslast: 12500 kg

Art.nr. Z-SPALTLOCK-M125

Silkurv, 1,2 liter

Silkurv, 1,2 liter

  • Volum: 1,2 l
  • Kapasitet: 4,0 l/s

Art.nr. 220SK32

Silkurv, 2,7 liter

Silkurv, 2,7 liter

Silkurven passer i spygatt og i sluk med påbyggingsdel.

  • Volum: 2,7 l
  • Kapacitet: 4,0 l/s

Art.nr. 220SK41

Sandfang, 0,9 liter

Sandfang, 0,9 liter

  • Volum: 0,9 l
  • Kapasitet: 1,5 l/s

Art.nr. 220SF61

Sandfang, 1,5 liter

Sandfang, 1,5 liter

Sandfanget passer i brønner med påbyggingsdel eller i spygatutforming.

  • Volum: 1,5 l
  • Kapasitet: 1,5 l/s

Art.nr. 220SF41

Løftekrok

Løftekrok

Praktisk og ergonomisk løftekrok for sikker håndtering av rister og silplater. Gir et stabilt grep og reduserer risikoen for skader ved løft. Perfekt for vedlikehold og installasjon.

Art.nr. 1LK1

Nøkkel for vannlås

Nøkkel for vannlås

Nøkkel for vannlås med avstenging.

Art.nr. 1NV1

Påbyggingsdel

Påbyggingsdel

Påbyggingsdel, gir plass for ekstra store tilbehør. Øker totalhøyden med 82 mm.

Art.nr. 1VPA220

Inngangsdel

Inngangsdel

Innløpsdel med innløp Ø 50 mm. Øker totalhøyden med 82 mm.

Art.nr. 1VIN220

Radonsperre

Radonsperre

Fabrikksmontert radon- og fukttetting.

Art.nr. 1VRT

Jordflette

Jordflette

Jordflette for potensialutjevning. Tilpasset for valgfritt festepunkt på sluk og renner.

For mer informasjon:
Monteringsanvisning for jordflette

Art.nr. 1VJF

Spygatt

Spygatt

Gulvsluk uten innebygd vannlås. Et vannlås kan enkelt ettermonteres ved behov.

  • Kapasitet: 6 liter/sek

Art.nr. 1VSU220

Monteringsstag, gjengestång

Monteringsstag, gjengestång

Enkel justering ovenfra.

  • Høyde 300 mm.
  • Fotens diameter = 100 mm.

Art.nr. 1SB30
