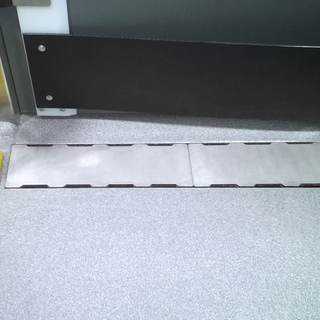

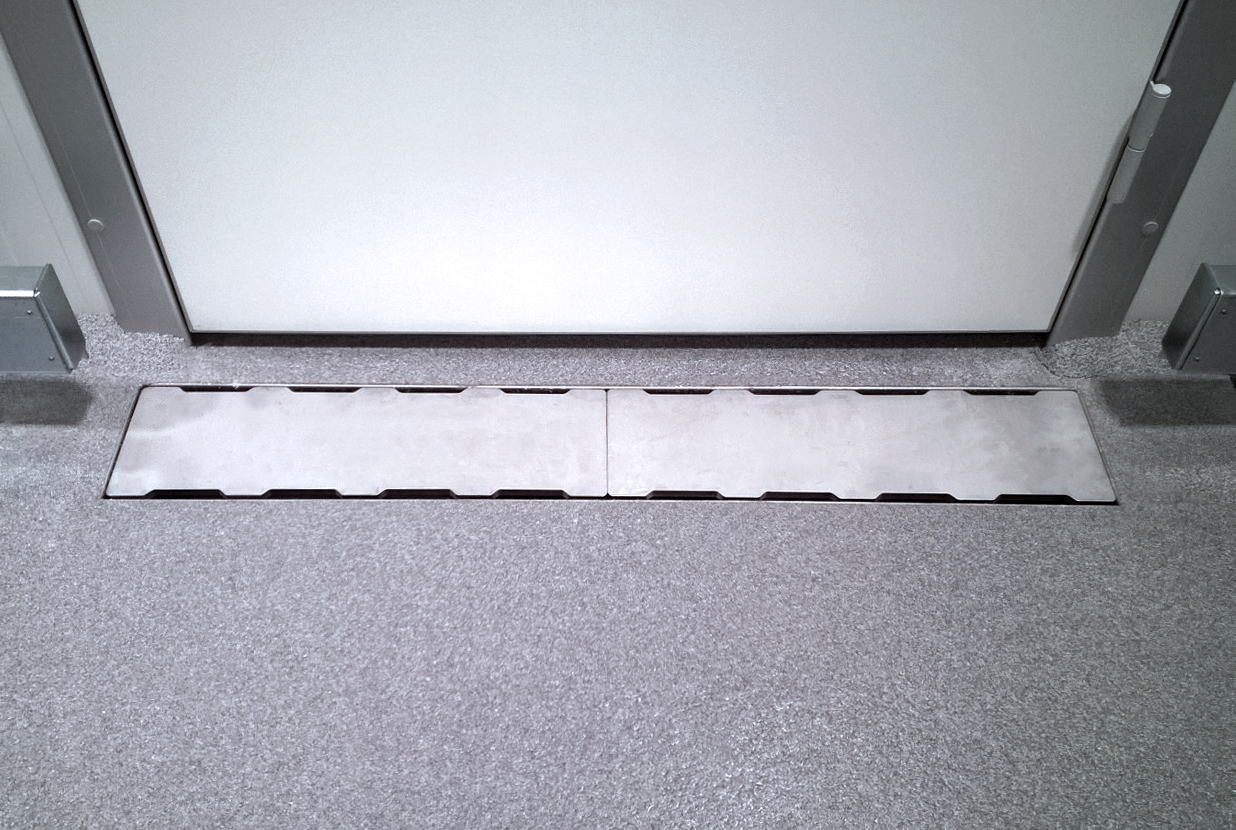

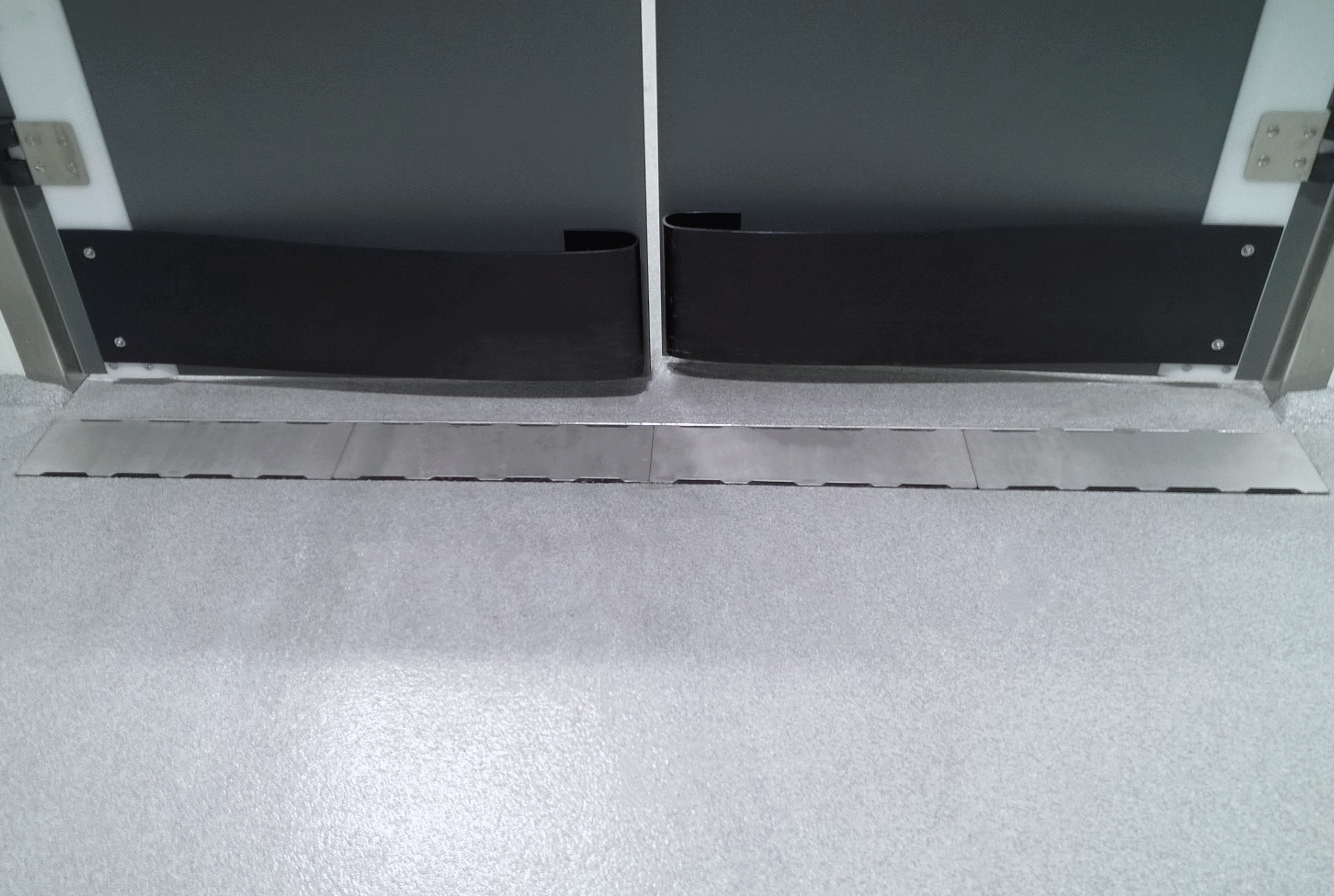

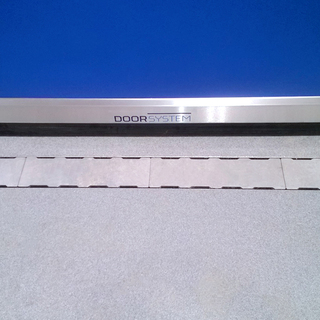

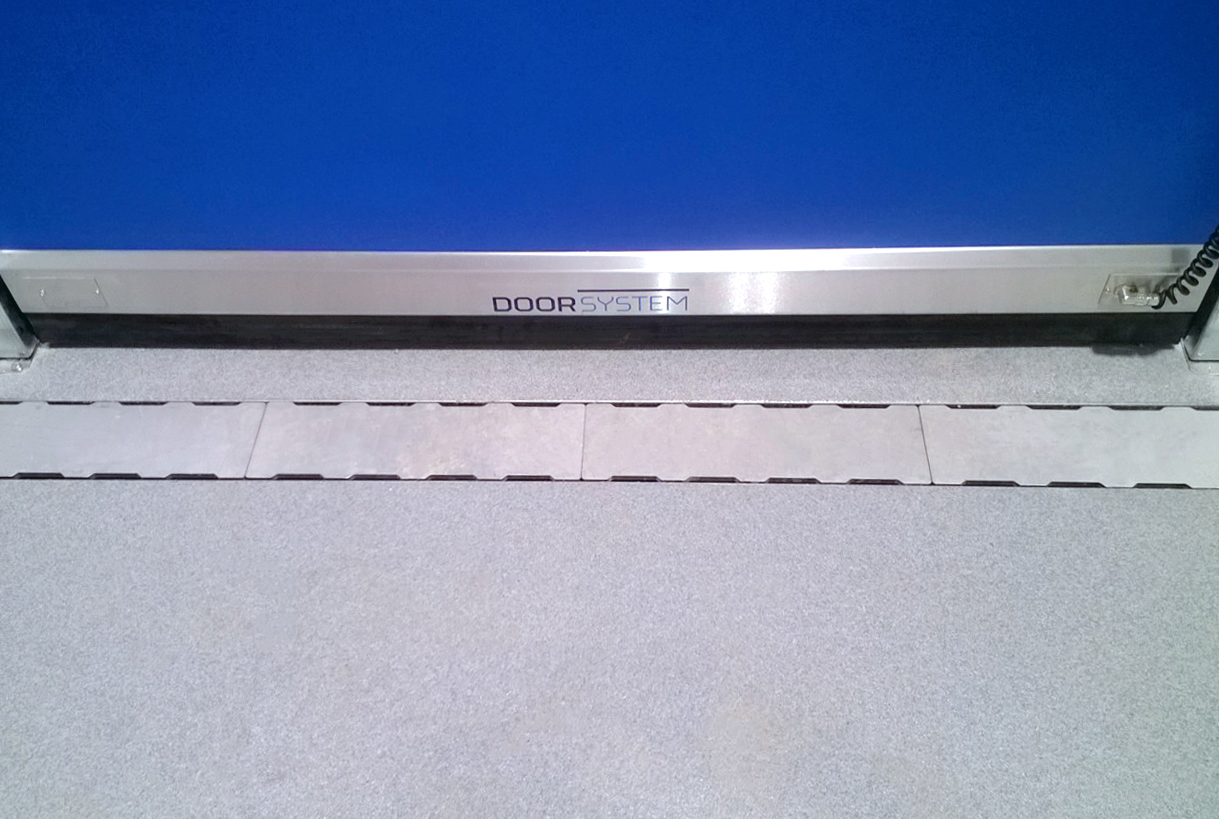

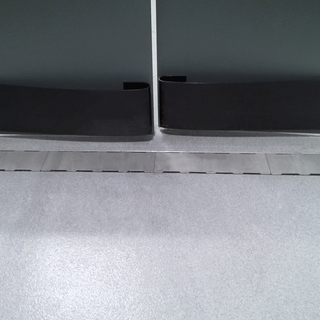

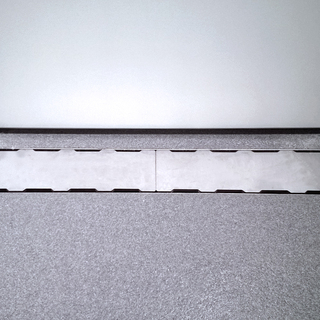

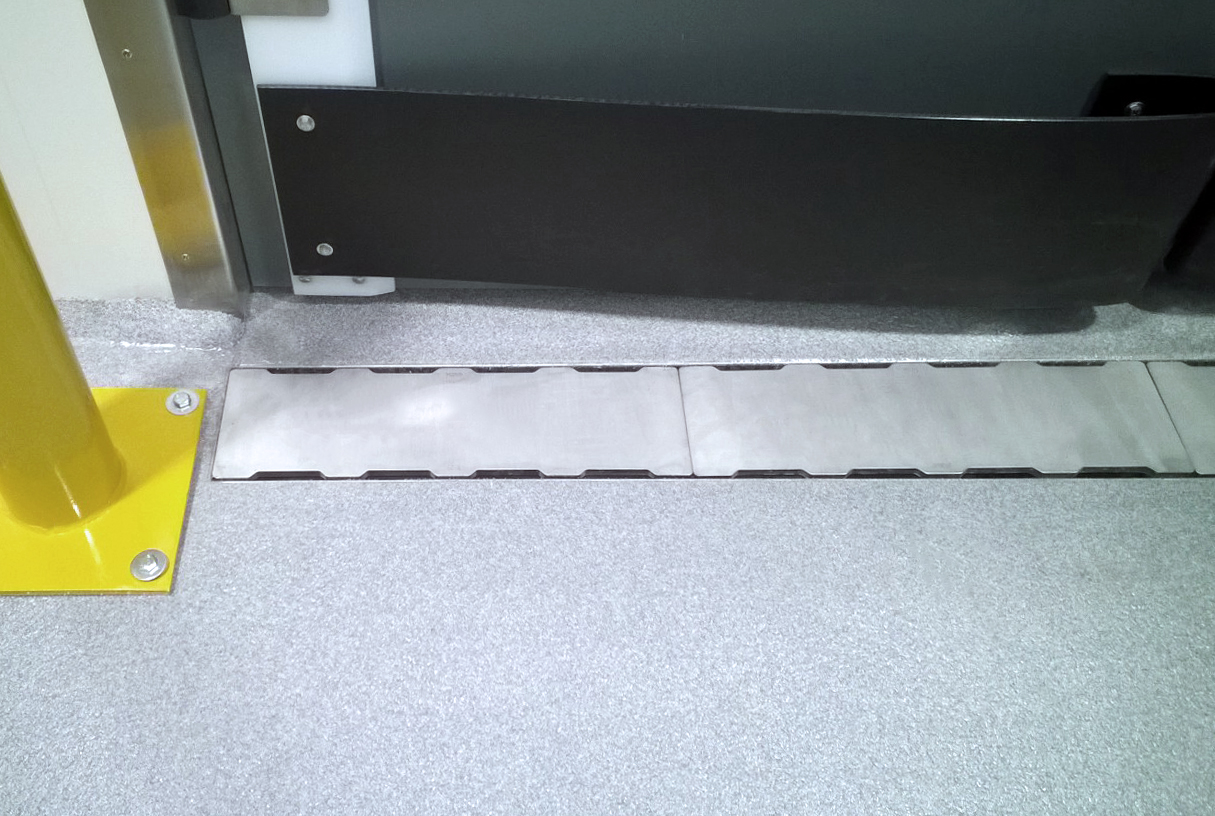

Golvränna, bredd 150 mm FURO 148

Robust golvränna i rostfritt stål med gallerbredd 150 mm. Idealisk för verkstäder, industrier och andra krävande miljöer med tung trafik. Golvrännan är anpassad för flera vanliga golvtyper och tillverkas i rostfritt stål EN 1.4301 (SS 2333) eller syrafast rostfritt stål EN 1.4404 (SS 2348) för maximal hållbarhet och korrosionsbeständighet.

Tillverkas i rostfritt stål kvalitet EN 1.4301 (SS 2333) alternativt syrafast rostfritt stål kvalitet EN 1.4404 (SS 2348).
Avsedd för ingjutning i betonggolv.
Anpassad för flera vanliga golvtyper och har 360° vridbart och vinkelställbart utlopp.
Urtagbart vattenlås med handtag för enkel rengöring och underhåll.
EPDM-gummitätningar enligt EN 681-1 typ Wc.
Välj mellan rutgaller (R50 och M125) och spaltlock (M125), där varje sektion väger max 8 kg för enkel och ergonomisk hantering. Se alternativ under avsnitt Galler/Sil.

Installation:

Levereras med täckning för att förhindra betong från att rinna ner i rännan under gjutning.
Utrustad med rejäla fästöron för säker förankring i bjälklaget.
Vid massagolv ingår ursparingslister på vidhäftningsflänsar.
Ställben möjliggör enkel höjdjustering ovanifrån (se installationstillbehör).

Teknisk specifikation

Material: Rostfritt stål (EN 1.4301 / SS 2333) alt. Syrafast rostfritt stål (EN 1.4404 / SS 2348)
Längd (mm): 500–20000 (i steg om 100)
Bredd (mm): 150
Vattenlås: Urtagbart, med handtag för enkel rengöring
Gummitätning: EPDM enligt EN 681-1, typ Wc
Galler: Rostfritt rutgaller alt. spaltlock.

R50 För utrymmen med medeltung fordonstrafik, dock ej trucktrafik. Provad enligt SS-EN 1253-1 med 33 kN belastning.
M125 För utrymmen med lastbils- och trucktrafik. Provad enligt SS-EN 1253-1 med 85 kN belastning.

Utföranden

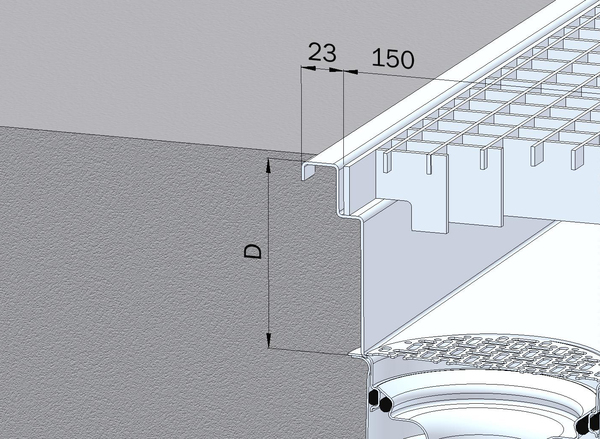

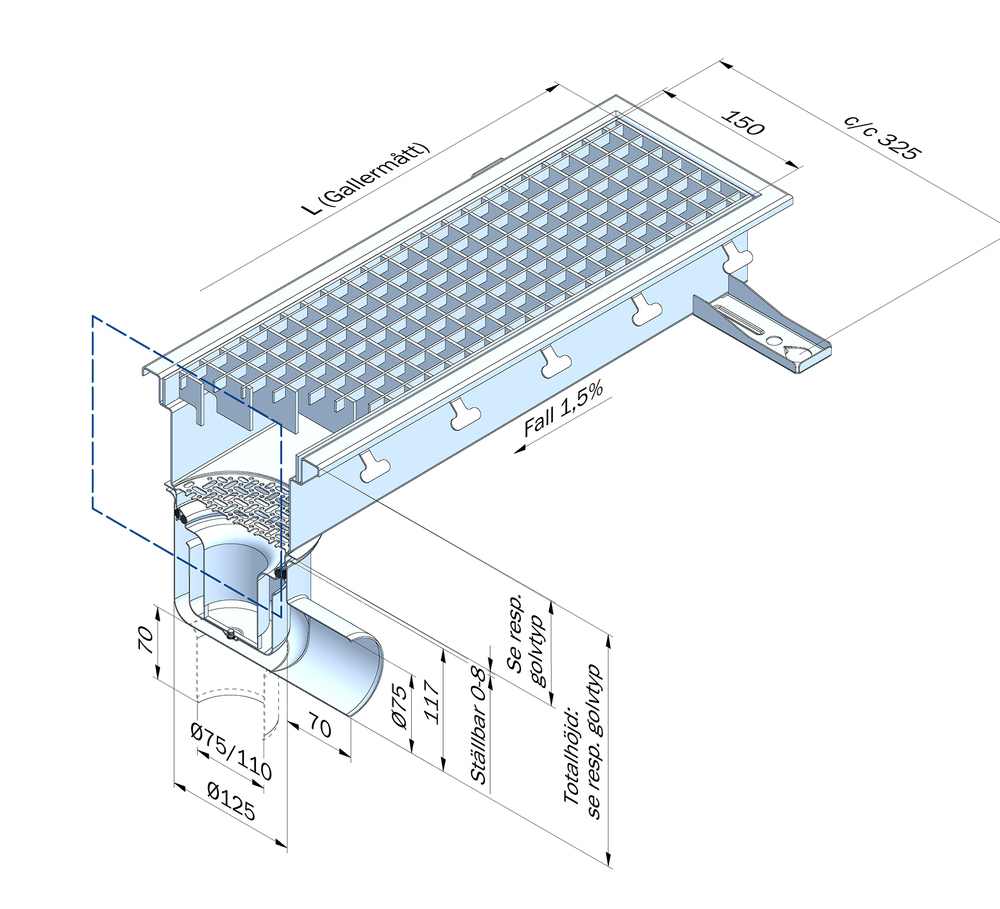

Bild som visar vilka mått som är variabla på golvränna FURO 115 som stöd i projekt.

Variabel längd (mm):

Längd (L) = 500–20000 (i steg om 100)
Fast bredd: 150

Måtten avser brunnens gallermått.

Variabelt djup (mm):

Djup (D) = 100, ett bra val upp till längd 8000.
Djup (D) = 150, rekommenderas vid längder 8000–20000.

Utloppsplacering: 
Standard är mittplacerat utlopp men möjlighet finns att välja placering.

Ange c/c från vänster.

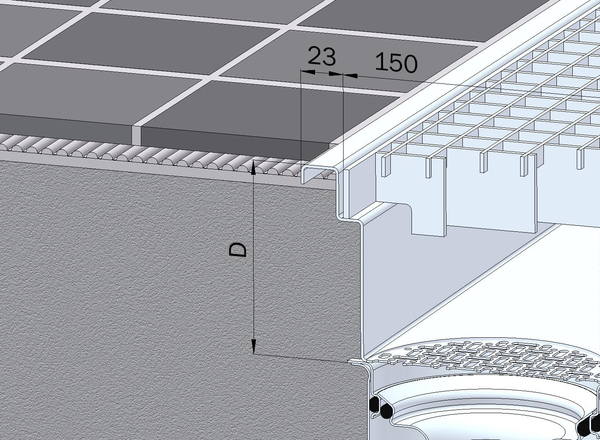

Klinker K3

Golvmaterial: Klinker i fästmassa

Tätskikt: Golv utan tätskikt

Tätskiktsanslutning: Ingen

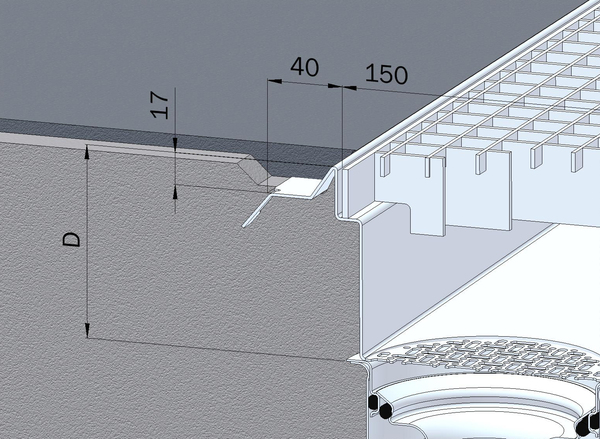

Massagolv

Golvmaterial: Massagolv

Tätskikt: Epoxy- eller akrylmassa

Tätskiktsanslutning: Massafläns med ursparing för massa

Stålslipat betonggolv

Golvmaterial: Betong

Tätskikt: Golv utan tätskikt

Tätskiktsanslutning: Ingen

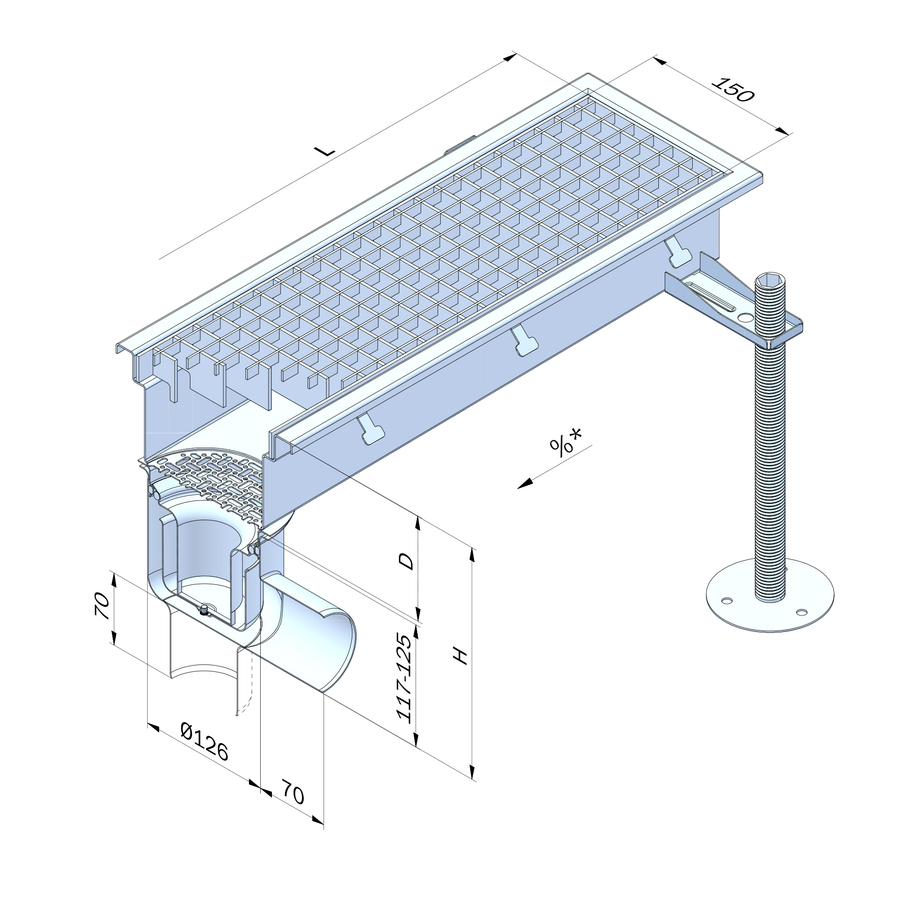

Mått för golvränna FURO 148

*Produkten har fall mot utlopp.

För mer information, se avsnitt:
"Vattengång, totalthöjd, överdelsdjup och fall mot utlopp".

Byggmått för golvränna FURO 148:

S₁= 425 mm
F₁ = 365 mm

Brunnar och rännor har alltid ett anslutningsrör och dess vattengång/V.g. att förhålla sig till. Vattengång mäts alltid i rörets så kallade bottenlinje.
För att underlätta produktvalet anger vi totalhöjden (H) på våra brunnar och rännor. Totalhöjden är avståndet från färdig golvyta ner till där vattnet lämnar produkten. Vid bottenutlopp räknas mätpunkten där stosen börjar.
Totalhöjden (H) utgörs alltid av överdelsdjupet (D) plus utloppsdelen på produkten. Om överdelsdjupet ökas, ökar även totalhöjden, vilket påverkar produktens vattengång.

Mått för FURO 148:

Överdelsdjup (D) kan växlas mellan 100 och 150 mm. (100 mm är standard vid längder upp till 9000 mm).
Totalhöjden (H) på FURO 148 växlar således mellan 217 och 267 mm. (217 mm är standard vid storlekar upp till 8000 mm).
Väljer man en påbyggnadsdel eller inloppsdel ökar Totalhöjden (H) med 60 mm.

Fall mot utlopp:

Produktens fall mot utlopp varierar beroende på längd och valt överdelsdjup. Vid standardutförande mittplacerat utlopp gäller:

Vid längder upp till 8000 mm och rekommenderat djup på 100 mm blir fall mot utlopp minst 1 %.
Vid längder mellan 8000 – 20 000 mm och rekommenderat djup på 150 mm blir fall mot utlopp minst 0,9 %.

Vid andra behov än ovan rekommendationer påverkas fallet.

S 75

Sidoutlopp Ø75 mm
Kapacitet 1,6 l/s

B 75

Bottenutlopp Ø75 mm
Kapacitet 2,3 l/s

B 110

Bottenutlopp Ø110 mm
Kapacitet 1,9 l/s

Vattenlås

Vattenlås som ingår som standard. Kan eftermonteras.

Art.nr. 126VH2

Vattenlås, mekaniskt luktstopp

Vattenlås med med mekaniskt luktstopp.

Art.nr. 126VL12

Vattenlås, avstängningsbart

Vattenlås som kan stängas av med en nyckel. Vid val av tillbehör behövs en påbyggnadsdel.

Art.nr. 126VA2

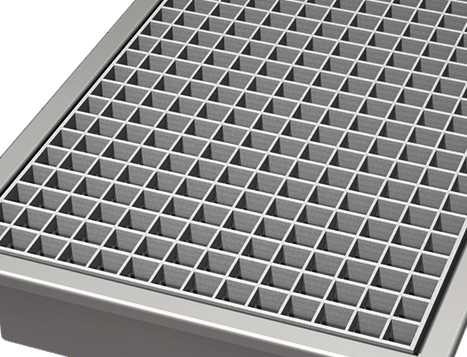

Rutgaller, R50

Rutgaller med belastningsklass R50.

Maxlast: 5000 kg

Art.nr. Z-GALLER-R50

Rutgaller, M125

Rutgaller med belastningsklass M125

Maxlast: 12500kg

Art.nr. Z-GALLER-M125

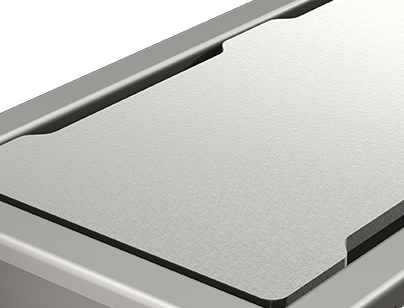

Spaltlock, M125

Spaltlock med belastningsklass M125.

Maxlast: 12500 kg

Art.nr. Z-SPALTLOCK-M125

Silkorg

Mindre silkorg.

Volym: 2,5 dl
Kapacitet: 1,2 l/s

Art.nr. 133SK12

Silkorg, 5 dl

Silkorg som passar i spygattutförande och i brunn med tilläggsdetalj påbyggnadsdel.

Volym: 5 dl
Kapacitet: 1,5 l/s

Art.nr. 133SK22

Sandfång, 3 dl

Sandfång som passar i spygattutförande och i brunn med tilläggsdetalj påbyggnadsdel.

Volym: 3 dl
Kapacitet: 0,6 l/s

Art.nr. 133SF21

Lyftkrok

Praktisk och ergonomisk lyftkrok för säker hantering av galler och silplåtar. Ger stabilt grepp och minskar skaderisken vid lyft. Perfekt för underhåll och installation.

Art.nr. 1LK1

Nyckel till vattenlås

Nyckel för låsning av Vattenlås 126VA2.

Art.nr. 1NV2

Fastskruvning silplåt

Fastskruvad silplåt. Ökar säkerheten genom att förhindra att plåten oavsiktligt rör sig.

Art.nr. 1VFG-115

Fastskruvning galler

Fastskruvning av galler. Ökar säkerheten genom att förhindra att gallret oavsiktligt rör sig.

Art.nr. 1VFG

Påbyggnadsdel

Ger plats för extra stora tillbehör.
Ökar totalhöjden med 60 mm.

Art.nr. 1VPA126

Inloppsdel

Inloppsdel med anslutning Ø 50 mm.
Ökar totalhöjden med 60 mm.

Art.nr. 1VIN126

Radontätning

Fabriksmonterad radon- och vattentätning.

Art.nr. 1VRT

Jordfläta

Jordfläta för potentialutjämning. Anpassad för valfritt fästöra på golvbrunnar och rännor.

För mer info:
Monteringsanvisning för jordfläta

Art.nr. 1VJF

Spygatt

Golvbrunn utan vattenlås. Vattenlåset kan eftermonteras.

Kapacitet: 4 liter/sek.

Art.nr. 1VSU126

Ställben av gängstång

Ställben av M10 gängstång. Justering med vingmutter.

Höjd: 300 mm.
Fotens diameter: 100 mm.

Art.nr. 1SB30

Ställben av plast

Ställben som möjliggör enkel justering ovanifrån.

Höjd: 300 mm
Fotens diameter: 100 mm.

Använd tillsammans med Installationstillbehör "Bits till ställben".

Art.nr. 1SB40

Bits till ställben plast

För enkel höjdjustering av
Ställben av plast.

Art.nr. 1BITS16
