Egenskaper FURO 193
Rostfri ränna för terrasser, innergårdar och garage med tätskikt under överbyggnad.
- För montage i betongbjälklag.
- Terrassrännan är avsedd att installeras i utomhusbjälklag med frysrisk. Ex terrasser, garage eller innergårdar där en traditionell golvränna med vattenlås inte kan användas. Rännan kräver lokal ingjutning av betong.

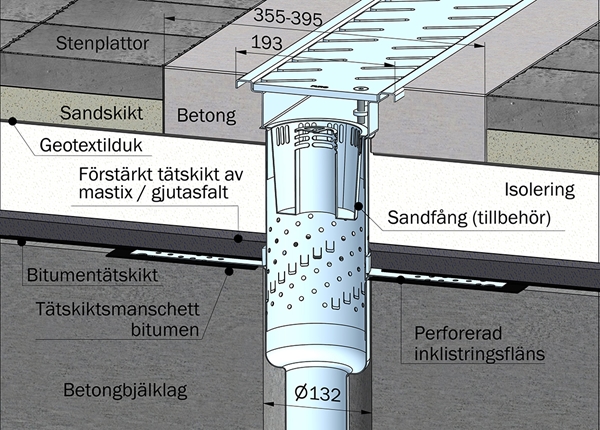

- Terrassrännans utloppsbrunn är avsedd för tätskikt av bitumen, ev. förstärkt med mastix eller gjutasfalt. Levereras med 150 mm bred perforerad inklistringsfläns. Denna fläns är avsedd för bitumentätskikt som läggs med tätskiktsmatta lokalt under den perforerade flänsen och därefter sammansvetsas med tätskiktet som läggs ovanpå flänsen.
FURO 193 är avsedd för tätskikt under överbyggnad. Över- och underdel beställs var för sig.

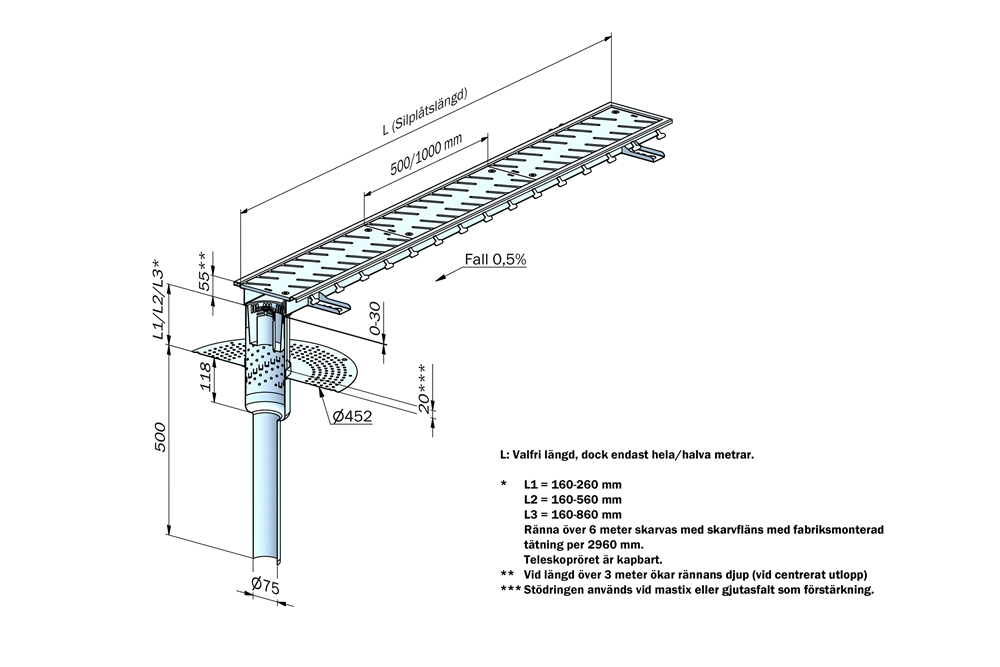

- Valfri längd i 0,5-m intervall. 1 m - 100 m. Vid långa längder kan fler utlopp behövas.
- Bredd 150 mm.
- Rännan utföres med fall 0,5%.
- Överdelen består av ränna med fastskruvade silplåtar samt ett teleskoprör som finns i tre längder, kapbar i följande intervall:
L1 för överbyggnad 160 - 260 mm.
L2 för överbyggnad 160 - 560 mm.
L3 för överbyggnad 160 - 860 mm. - Teleskopiskt ställbar överdel som är kapbar.
- Syrafast rostfri kvalitet EN 1.4404 (SS 2348).
- Utan vattenlås.
- Långt, kapbart utloppsrör Ø 75 mm för att undvika skarv.
- Syrafast rostfri silplåt utförd i längd 500 mm och 1000 mm, med maxvikt 8 kg per del.
- Installationstillbehör som ingår: Levereras med skyddslock som hindrar byggrester att falla ned i utloppsröret resp. rännan. Rejäla fästöron på rännan för förankring i bjälklaget. Dessa ger möjlighet till enkel höjdjustering ovanifrån. Stödring för mastix och gjutasfalt.
Belastningsklasser
- R50 För utrymmen med medeltung fordonstrafik, dock ej trucktrafik. Provad enligt SS-EN 1253-1 med 33 kN belastning.
Godkännanden
FURO 193 uppfyller kraven i AMA Hus 18, del JSE.171 och JSE.271. I variantutförande med 110-utlopp uppfyller den även Tätskiktsgarantiers regelverk för takbrunnar, TR-1.
Råd och anvisningar
- Terrassrännans brunn är avsedd för montage i betongbjälklag med förborrat hål Ø 132 mm. Vid installation i samband med gjutning av betongplattan/bjälklaget bör variantutförande med fästöron väljas.

Produktlänkar
Golvtyper
Terrassbjälklag

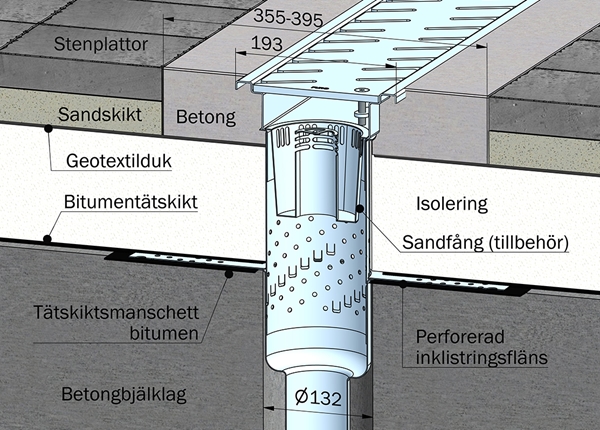

Golvmaterial: Marksten/Plattor Tätskikt: Bitumen Tätskiktsanslutning: 150 mm perforerad inklistringsfläns Totalhöjd: 160-260 mmInstallationstillbehör

STÄLLBEN
Enkel justering ovanifrån. Höjd 300 mm. Använd Bits till ställben. Fotens diameter = 100 mm.
Art.nr. 1SB40

STÄLLBEN
Av M10 gängstång och justering med vingmutter. Höjd 300 mm. Fotens diameter = 100 mm.
Art.nr. 1SB30

BITS TILL STÄLLBEN
För enkel justering av ställben.
Art.nr. 1BITS16
Tillbehör

SANDFÅNG
Volym 5 dl. Kapacitet 5,5 l/s.
Art.nr. 126SF52

LYFTKROK
Lyftkrok för rutgaller och silplåtar.
Art.nr. 1LK1
Variantutföranden

ELSLINGA
Fabriksmonterad elslinga för uppvärmning av brunn med bottenutlopp. För fast anslutning till 230 V, 18-36 W.
Art.nr. 1VELS, Elslinga (3 m)
Art.nr. 1VELSL, Elslinga extra lång (3-12 m)

BOTTENUTLOPP Ø 110 MM
Bottenutlopp Ø 110 mm.
Art.nr. 1VB110

SIDOUTLOPP Ø 75 MM
Sidoutlopp Ø 75 mm. Inklusive fästöron.
Art.nr. 1VGJS75

FÄSTÖRON
För installation i samband med gjutning av betongplattan/
bjälklaget. Utrustad med fästöron för fixering.
Art.nr. 1VMF
Ange vid beskrivning och beställning
- Terrassränna FURO 193
- Längd
- Höjd överdel (L1, L2, L3)
- Tillbehör
- Eventuella variantutföranden
