Golvränna för tvättutrymmen FURO 320

Rostfri golvränna för tvättutrymmen, tvättstugor, grovtvätt och offentliga tvättrum. FURO 320 avleder effektivt avloppsvatten bakom en eller flera tvättmaskiner och skyddar avloppssystemet med en upplyftbar luddsil.

Rostfri tvättrumsränna med upplyftbar luddsil.

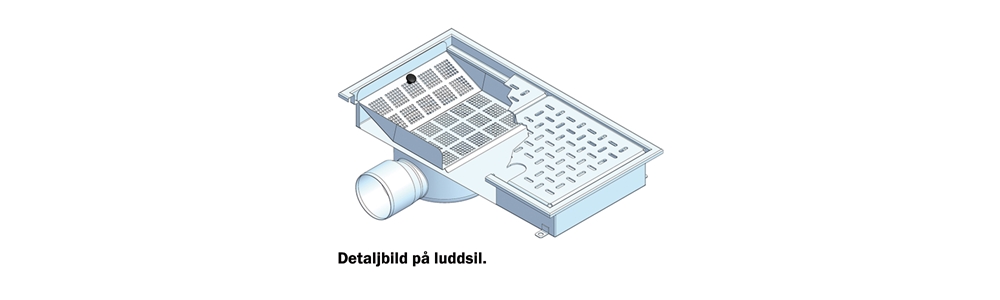

Golvrännan är avsedd att gjutas in i golvet bakom en eller flera tvättmaskiner. Tvättstuge-golvrännan avleder avloppsvattnet samt avskiljer ludd och annat som kan sätta igen avloppssystemet. Avskiljningen sker med hjälp av en upplyftbara luddsil som har perforering av 5 mm hål och stor hålarea för att optimera intervallen mellan inspektion/rengöring.

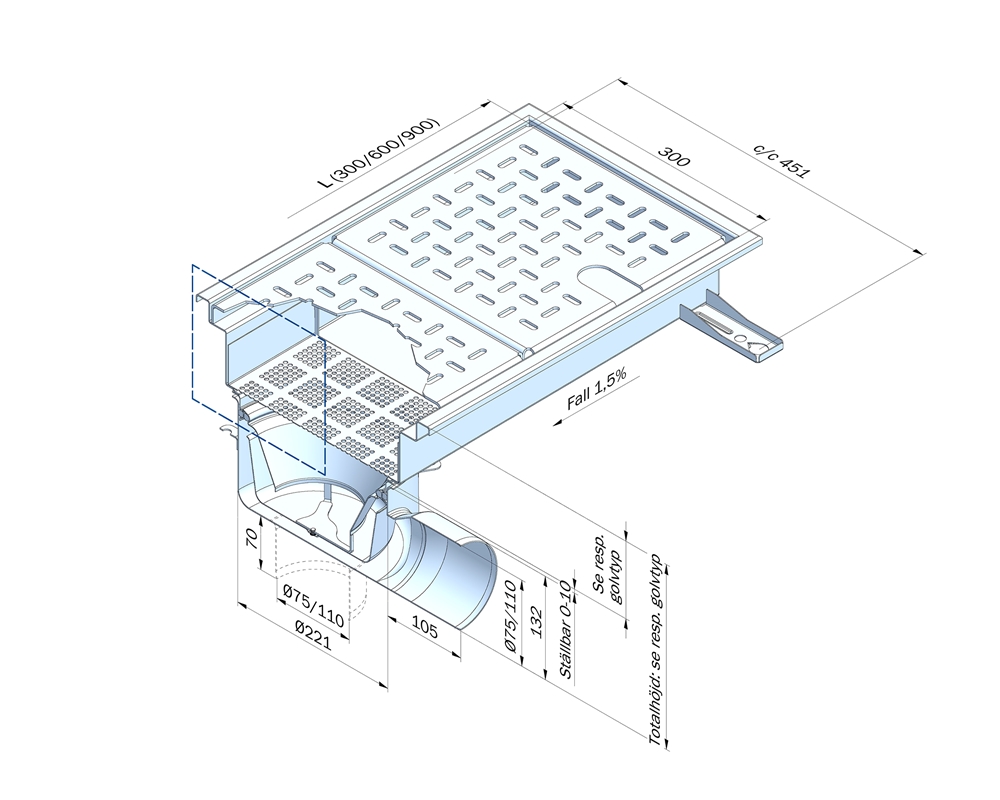

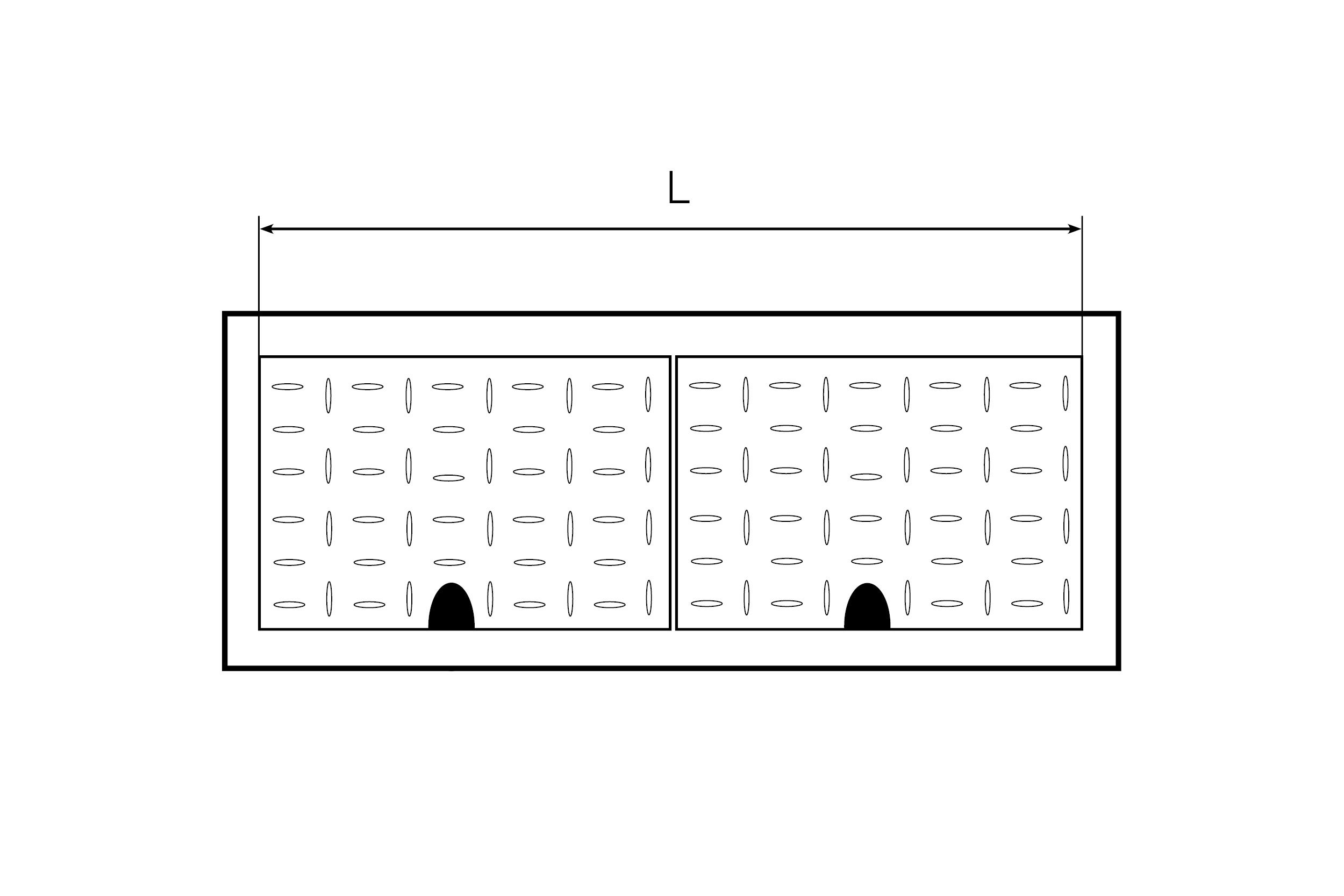

Längd 300, 600 eller 900 mm. Bredd 300 mm.
Kvalitet rostfritt EN 1.4301 (SS 2333).
För ingjutning i betonggolv.

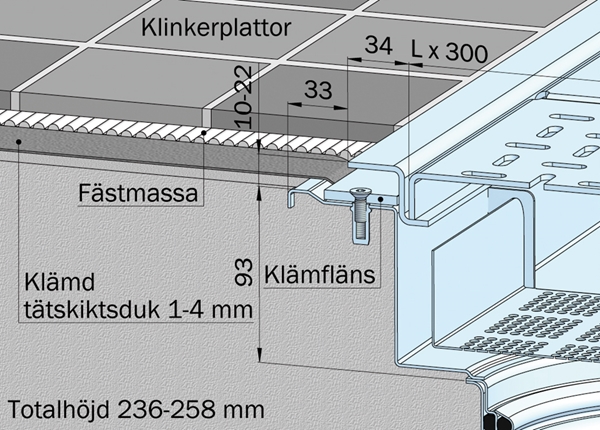

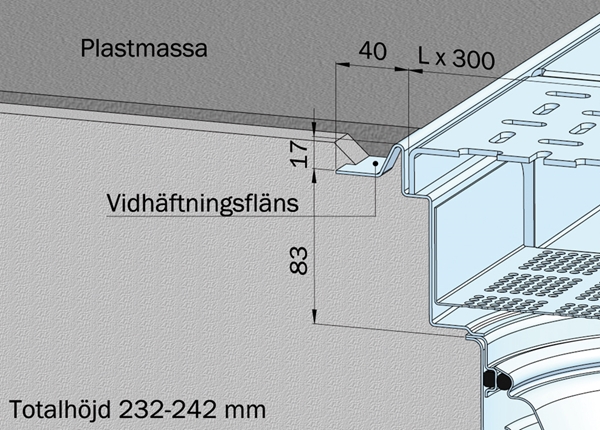

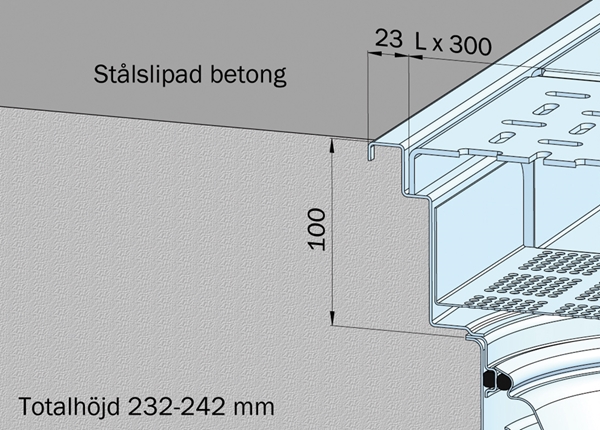

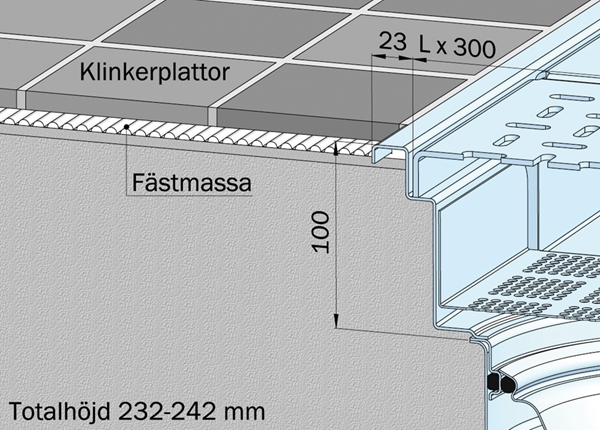

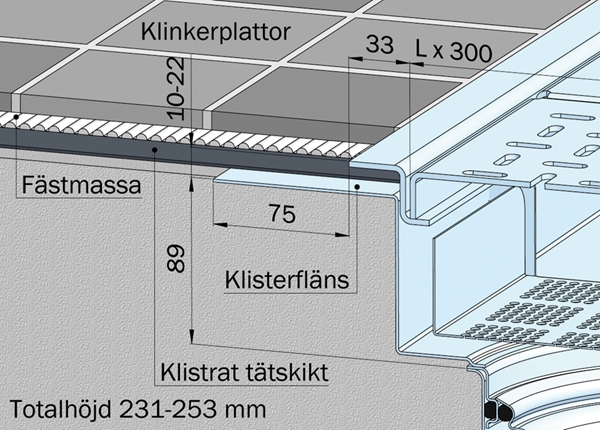

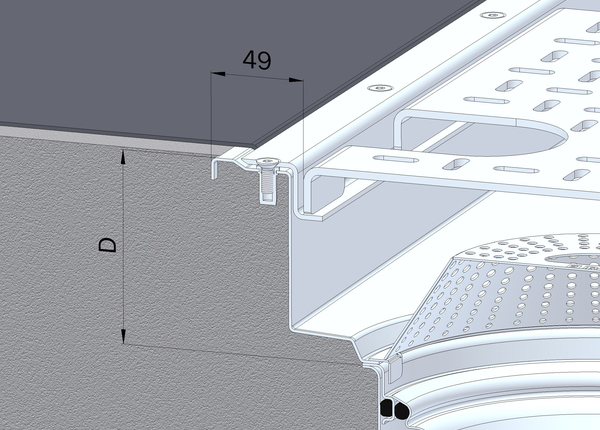

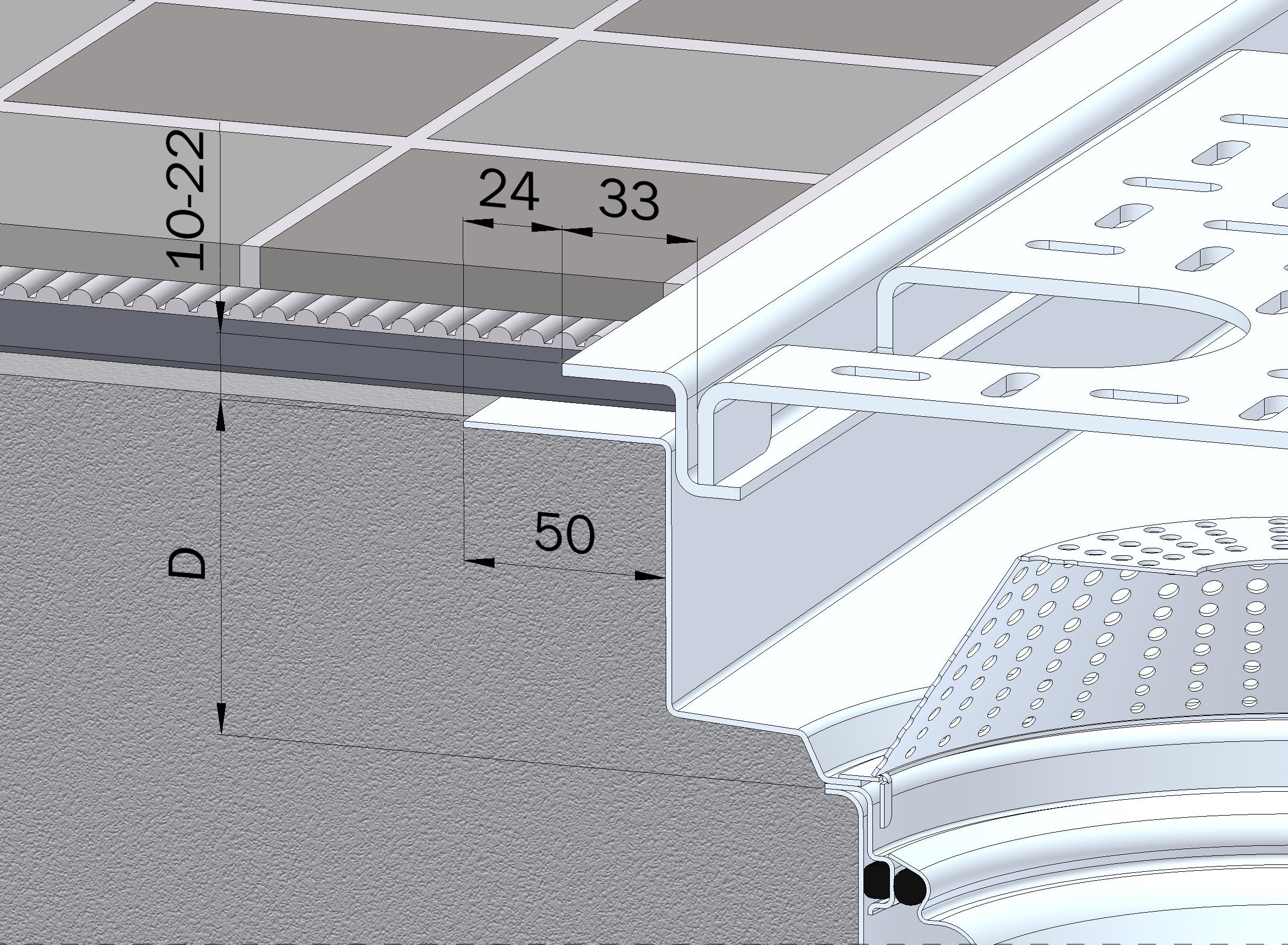

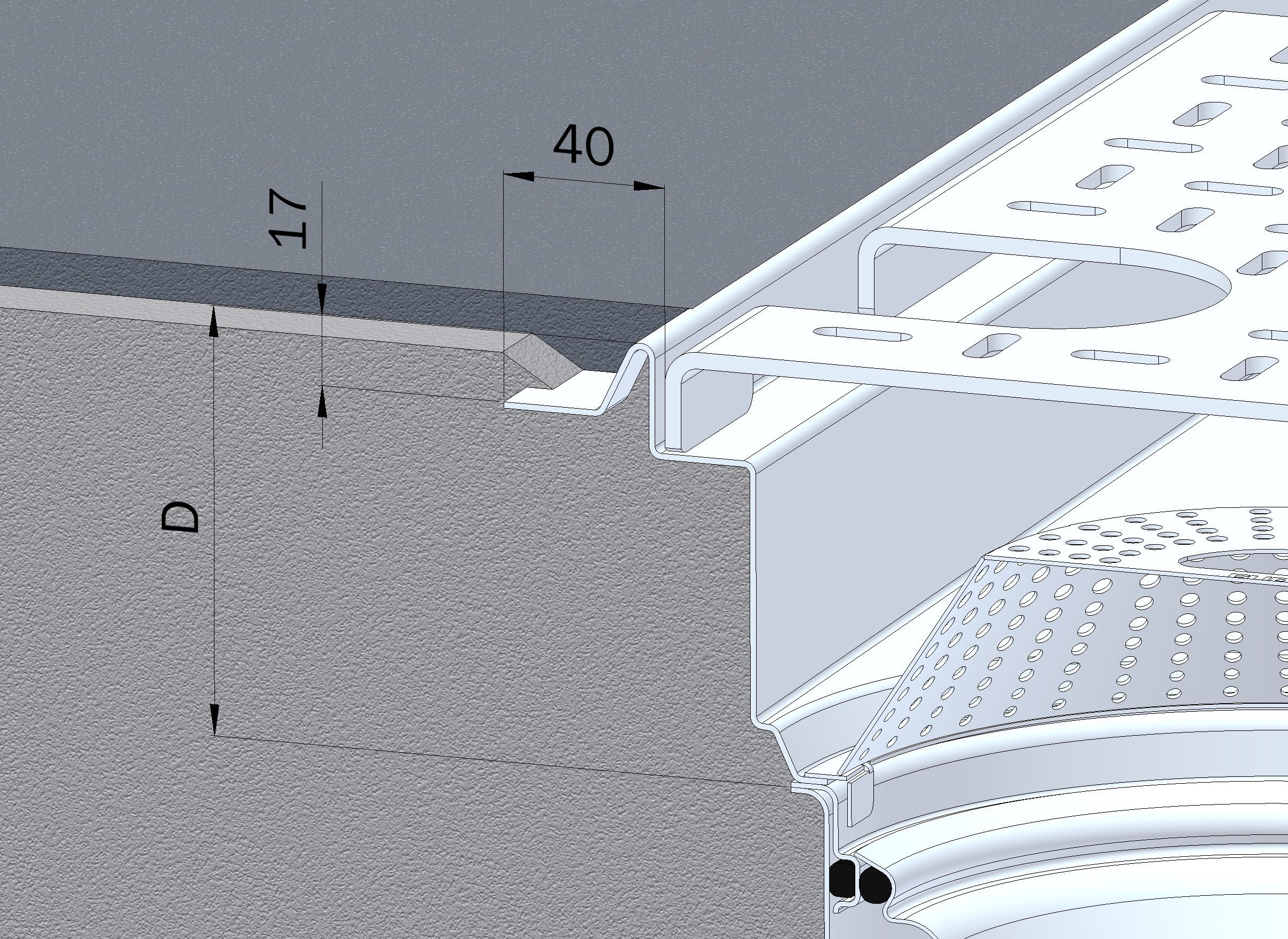

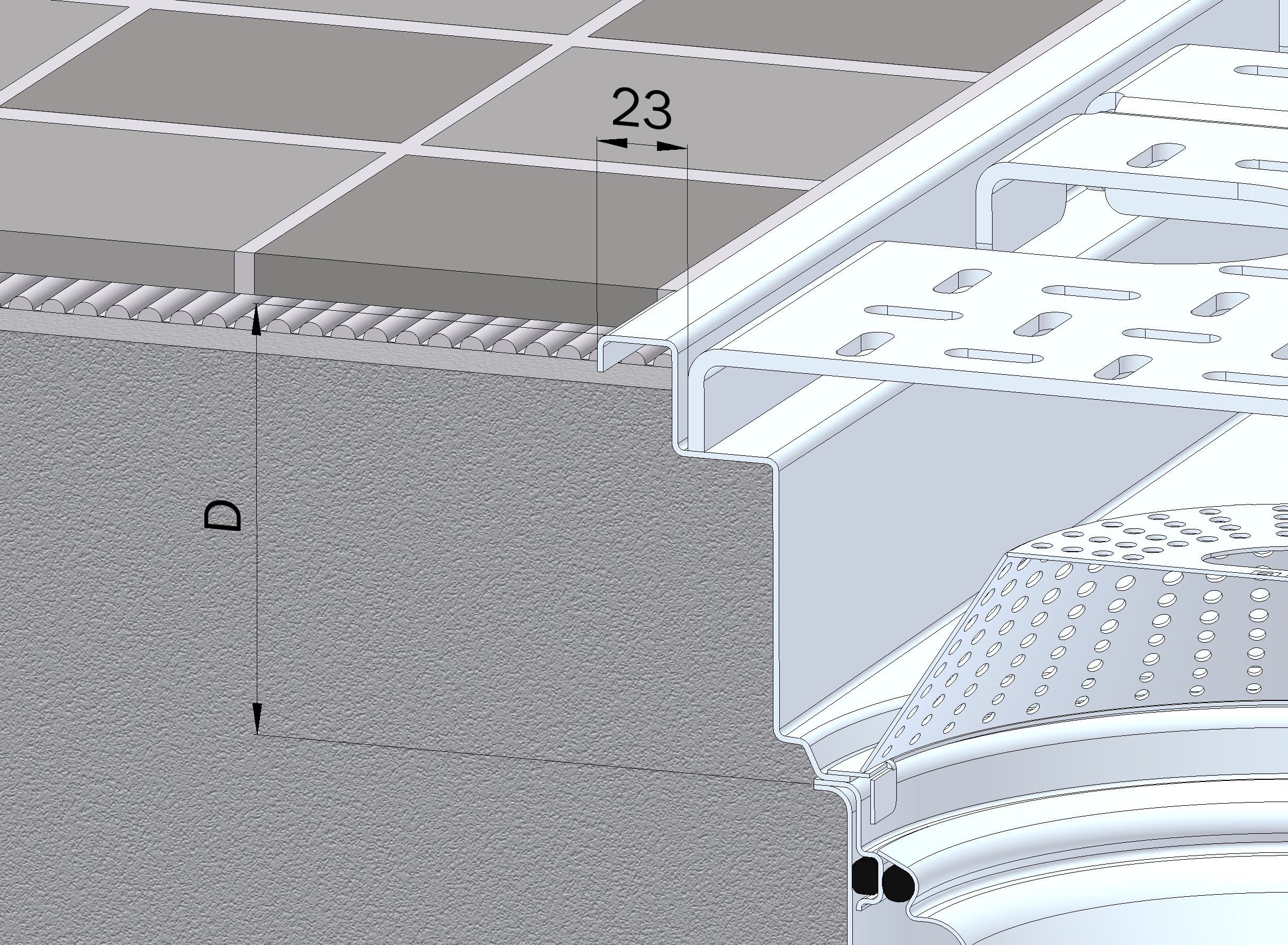

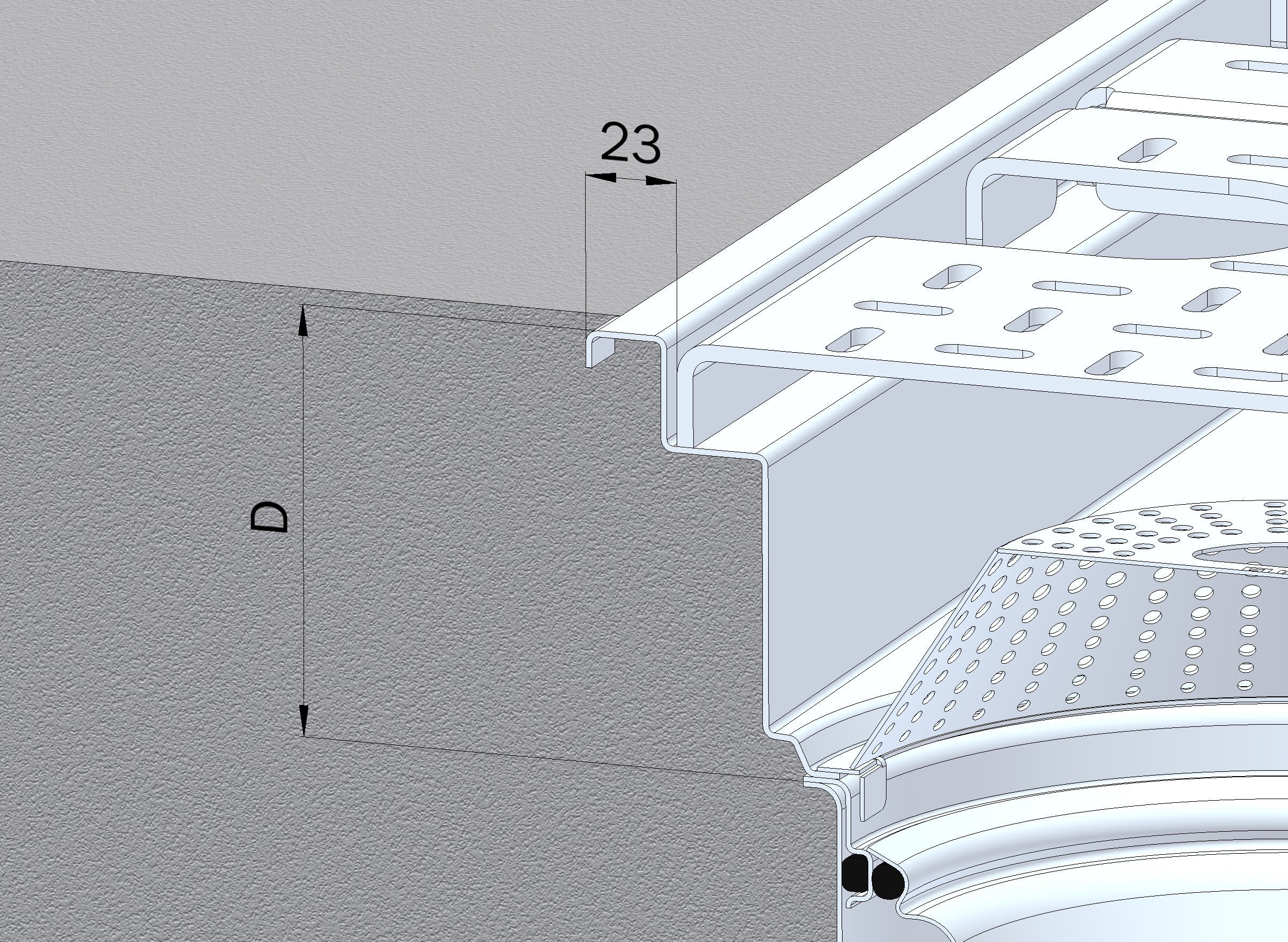

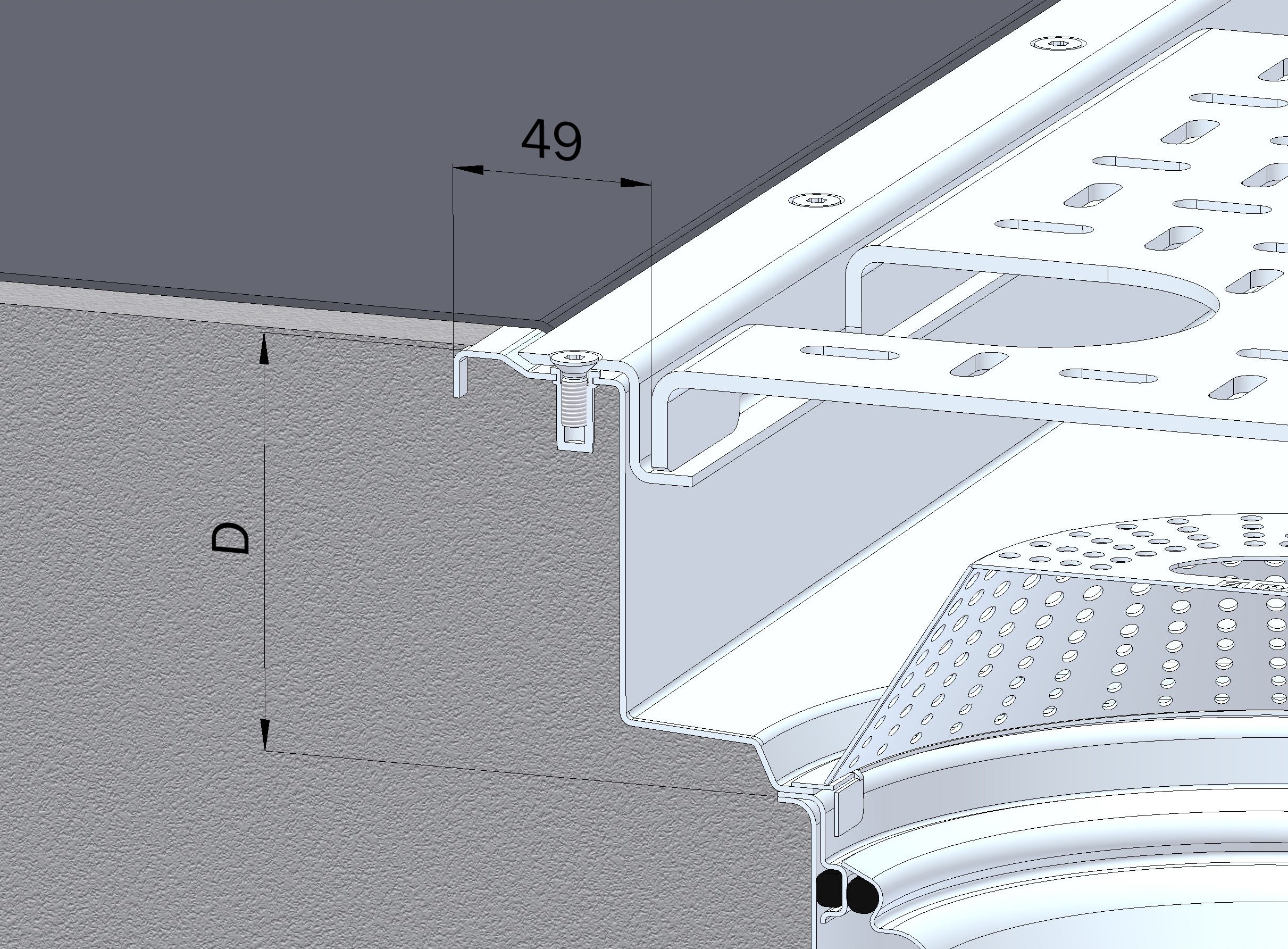

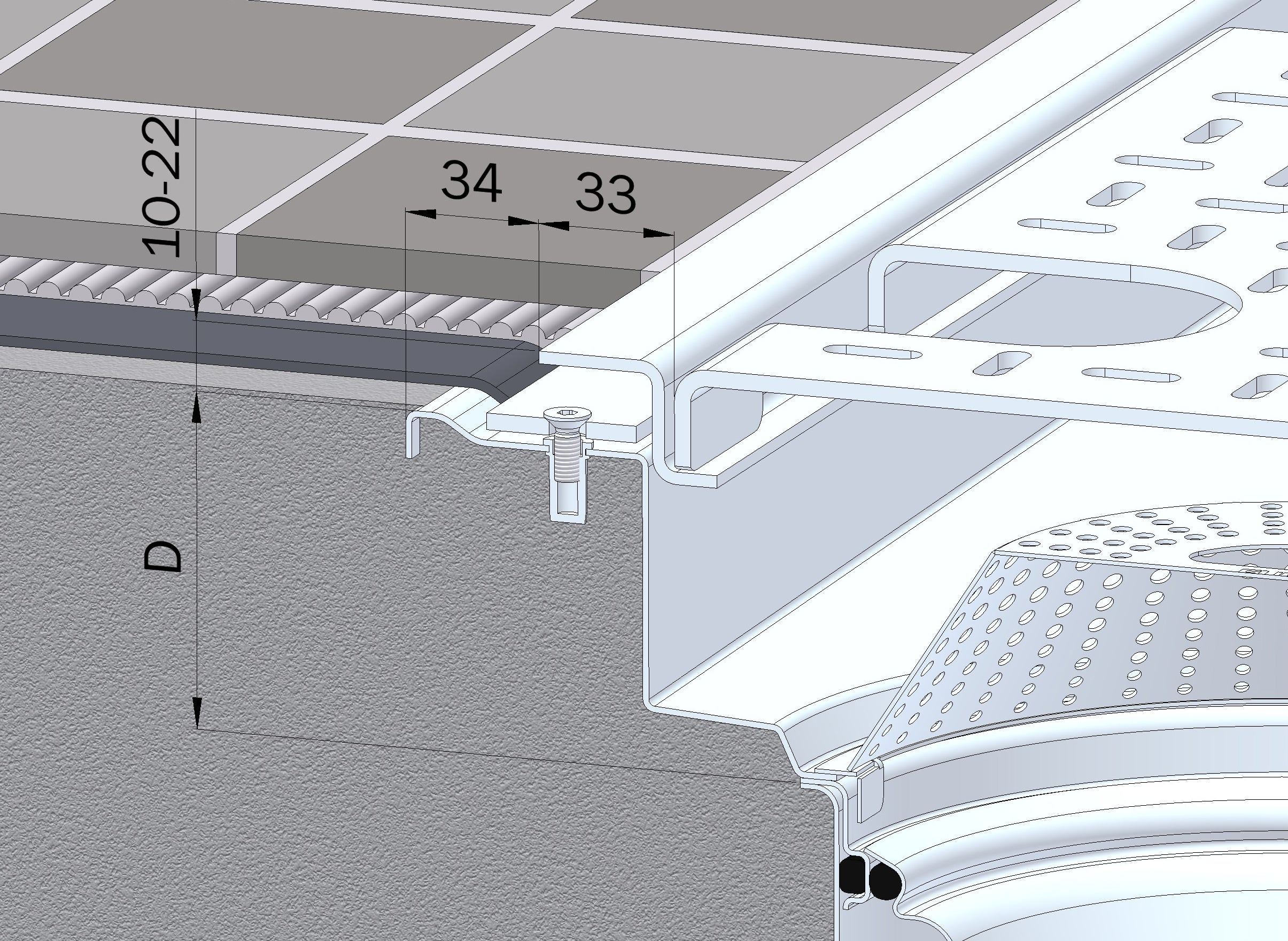

Överdelar för klinkergolv, massagolv, plastmatta samt stålslipat betonggolv som är vridbara 360°, vinkelställbara och teleskopiska.
Gavelplacerad underdel med urtagbart vattenlås och luddsil.

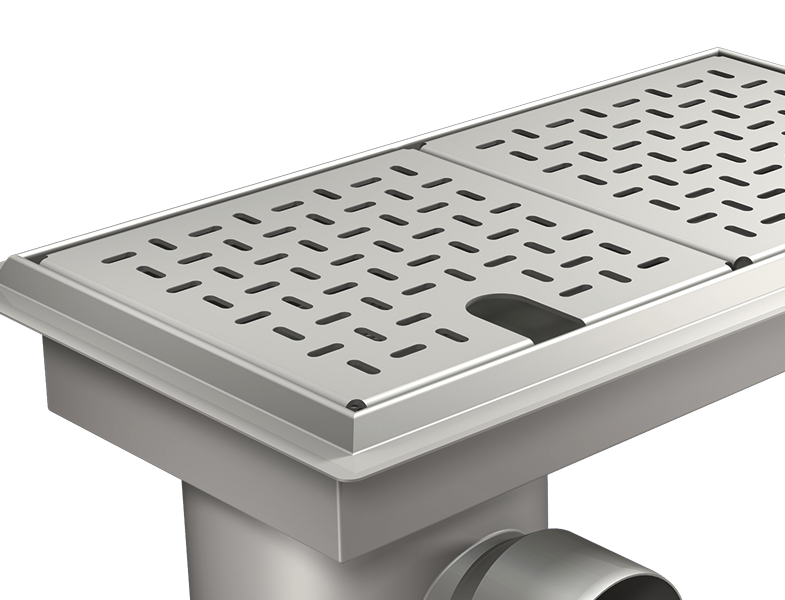

Silplåt utföres i sektioner om 300 mm med ett urtag, Ø 40 mm, för avloppsrör i varje sektion.
EPDM-gummitätningar enligt EN 681-1 typ Wc.
Installationstillbehör som ingår: Levereras täckt för att hindra betong från att rinna ner i rännan under gjutning. Rejäla fästöron för förankring i bjälklaget. Dessa ger möjlighet till enkel höjdjustering ovanifrån. Vid massagolv ingår ursparingslister på vidhäftningsflänsar.

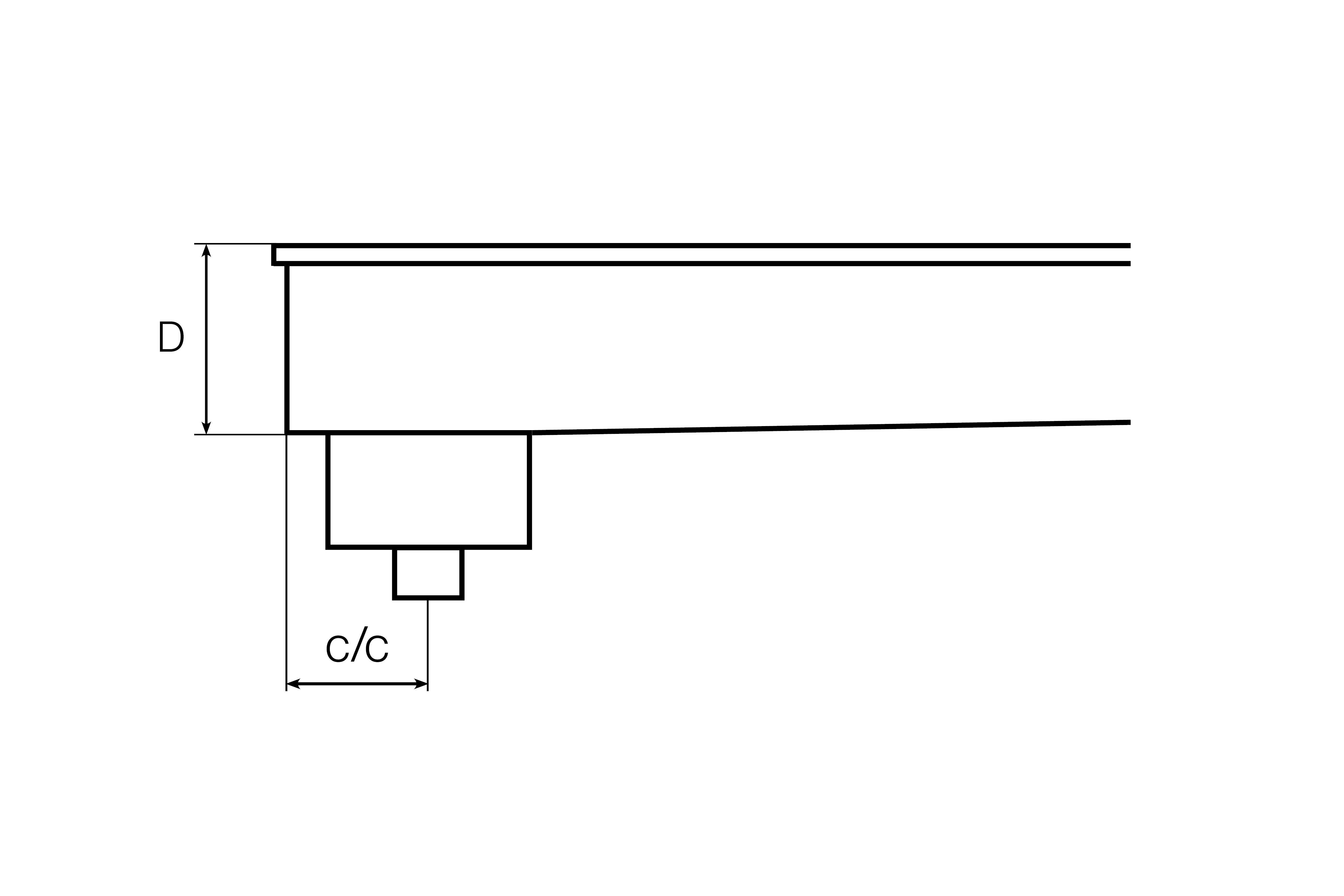

Utföranden

S 75

Sidoutlopp Ø75 mm
Kapacitet > 4,1 l/s

S 110

Sidoutlopp Ø110 mm
Kapacitet > 4,1 l/s

B 75

Bottenutlopp Ø75 mm
Kapacitet > 4,1 l/s

B 110

Bottenutlopp Ø110 mm
Kapacitet > 4,1 l/s

Vattenlås

Ingår som standard. Kan eftermonteras.

Art.nr. 220VH12

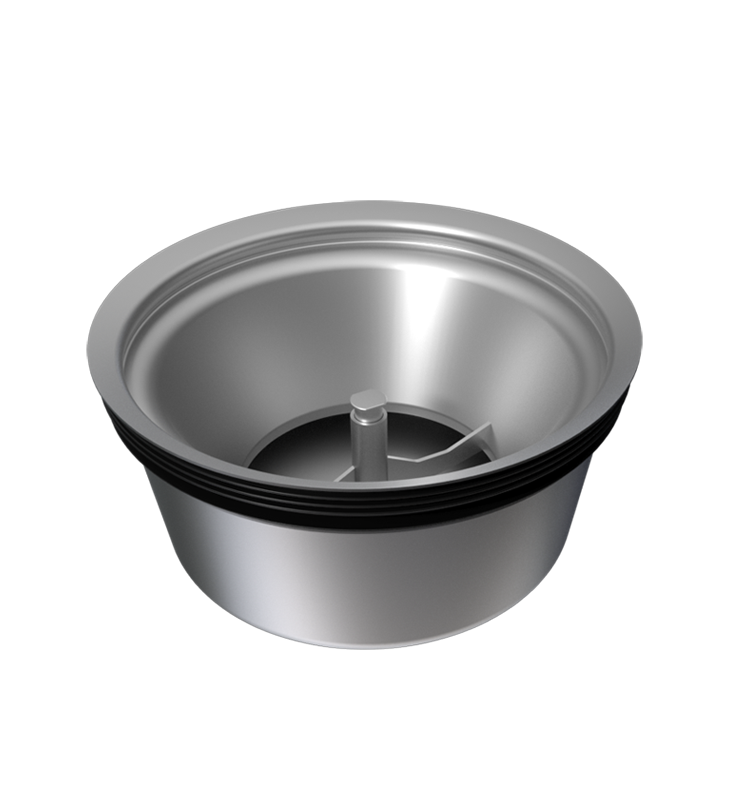

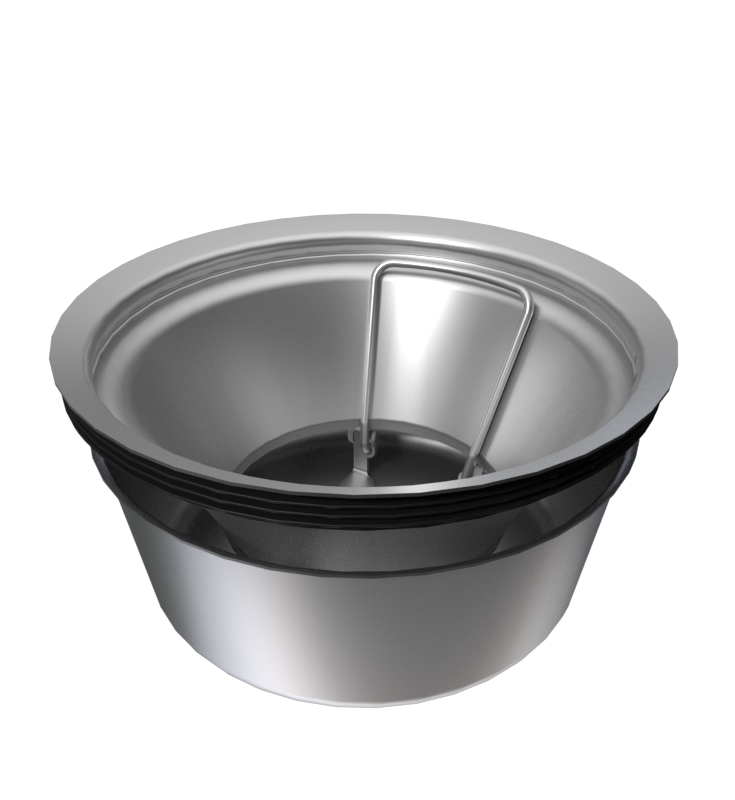

Vattenlås, mekaniskt luktstopp

Vattenlås med mekaniskt luktstopp.

Art.nr. 220VL12

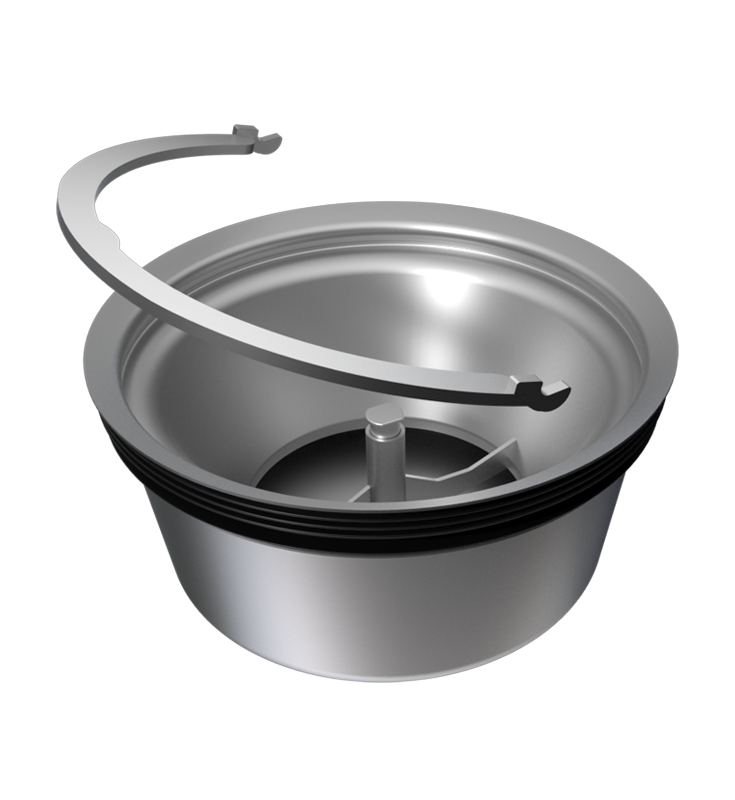

Vattenlås, lukt- och bakvattenstopp

Vattenlås med mekaniskt lukt- och bakvattenstopp.

Art.nr. 220VLB12

Vattenlås, avstängningsbart

Avstängningsbart med nyckel. Vid kombination med tillbehör krävs en påbyggnadsdel.

Art.nr. 220VA2

Silkorg, 1,2 liter

Volym: 1,2 l
Kapacitet: 4,0 l/s

Art.nr. 220SK32

Sandfång, 0,9 liter

Volym: 0,9 l
Kapacitet: 1,5 l/s

Art.nr. 220SF61

Lyftkrok

Praktisk och ergonomisk lyftkrok för säker hantering av galler och silplåtar. Ger stabilt grepp och minskar skaderisken vid lyft. Perfekt för underhåll och installation.

Art.nr. 1LK1

Nyckel till vattenlås

Nyckel för vattenlås med avstängning.

Art.nr. 1NV1

Fastskruvning galler

Fastskruvning av galler. Ökar säkerheten genom att förhindra att gallret oavsiktligt rör sig.

Art.nr. 1VFG

Anpassning för träbjälklag

Produkten är anpassad för att kunna monteras i träbjälklag med plastmatta som slutgolv.

Art.nr. 1VTBF

Spygatt

Golvbrunn utan inbyggt vattenlås. Ett vattenlås kan enkelt eftermonteras vid behov.

Kapacitet: 6 liter/sek

Art.nr. 1VSU220

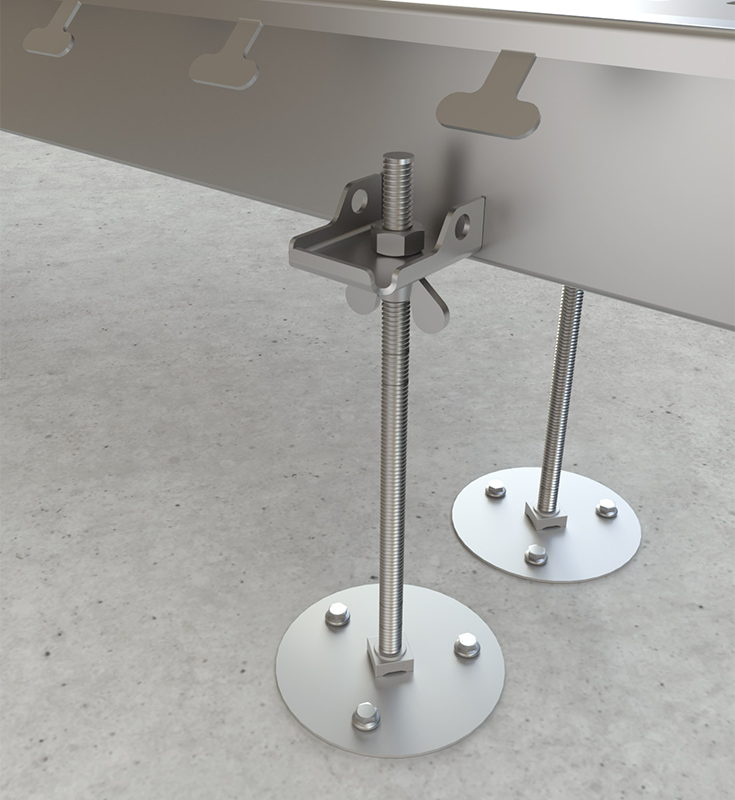

Ställben av gängstång

Ställben av M10 gängstång. Justering med vingmutter.

Höjd: 300 mm.
Fotens diameter: 100 mm.

Art.nr. 1SB30

Ställben av plast

Ställben som möjliggör enkel justering ovanifrån.

Höjd: 300 mm
Fotens diameter: 100 mm.

Använd tillsammans med Installationstillbehör "Bits till ställben".

Art.nr. 1SB40

Bits till ställben plast

För enkel höjdjustering av
Ställben av plast.

Art.nr. 1BITS16

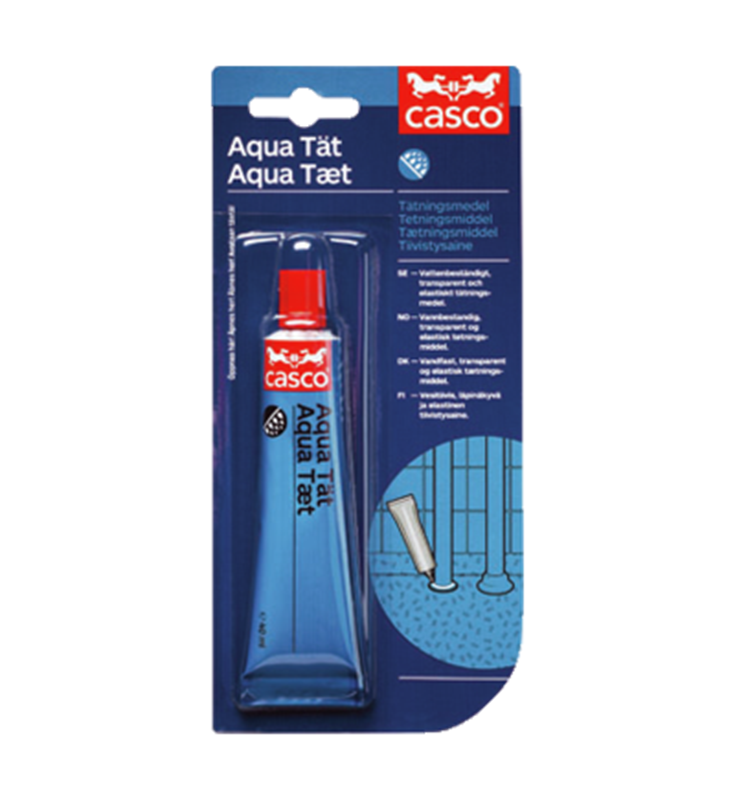

Tätningsmedel Aqua Tät

Tätningsmedel Aqua Tät för plastmatta. Används under matta
vid montage av klämram.

Art.nr. 1AQUAT40

Dokumentation

Teknisk översikt

Monteringsanvisning FURO 320

Drift och skötsel

Byggvarudeklaration

Behöver du BIM- eller CAD-filer till ditt projekt? Ladda ner de filer du behöver genom att klicka på länkarna nedan.

Ladda ned MagiCAD-modell för denna produkt.
