Sandfångsränna FURO 153

Robust och hållbar sandfångsränna i rostfritt stål, idealisk för industri, verkstäder och andra krävande miljöer där effektiv partikelavskiljning är avgörande. Utrustad med en upplyftbar sandfångslåda och en gavelplacerad utloppsdel.

Variabel längd – Rännan finns i längder mellan 600–20 000 mm (i steg om 100 mm) med fast bredd 300 mm.
Slitstarkt och korrosionsbeständig – Tillverkad i rostfritt stål EN 1.4301 (SS 2333) för hög hållbarhet och motståndskraft mot korrosion. Möjlighet finns att tillverka rännan i syrafast rostfritt stål EN 1.4404 (SS 2348) för extra motståndskraft.
Flexibel installation – Sandfångsrännan är avsedd för ingjutning i betonggolv, anpassad för flera vanliga golvtyper och utrustad med ett 360° vridbart och vinkelställbart utlopp för flexibel installation.
Effektiv sedimentering – Sandfångsfunktionen bygger på sedimenteringsprincipen, där tyngre partiklar sjunker till botten medan lättare material följer med ut i avloppet vid höga flöden. Rännan är därför mest effektiv vid lägre flöden.
Enkelt underhåll och rengöring – Urtagbart vattenlås med handtag och upplyftbar sandfångslåda (volym 5 liter) underlättar tömning och underhåll.
Rostfritt rutgaller – Utfört i delar där varje del väger max 8 kg, vilket gör hanteringen smidig och säker.
Tätning – EPDM-gummitätningar enligt EN 681-1 typ WC säkerställer en tät och hållbar installation.

Installation:

Levereras med täckning för att förhindra att betong rinner ner i rännan under gjutning.
Utrustad med fästöron för säker förankring i bjälklaget.
Vid massagolv ingår ursparingslister på vidhäftningsflänsar.
Ställben gör det möjligt att justera höjden enkelt ovanifrån (se installationstillbehör).

Teknisk specifikation

Material: Rostfritt stål EN 1.4301 (SS 2333) eller syrafast rostfritt stål EN 1.4404 (SS 2348)
Längd (mm): Variabel mellan 600–20 000 mm (i steg om 100 mm)
Bredd (mm): 300
Sandfångslådans volym: 5 liter
Galler: Rostfritt, utfört i delar med max vikt 8 kg per del
Utlopp: Gavelplacerat
Tätningar: EPDM-gummitätningar enligt EN 681-1 typ WC

L15 För utrymmen med lätt körtrafik, dock ej trucktrafik. Provad enligt SS-EN 1253-1 med 10 kN belastning.
R50 För utrymmen med medeltung fordonstrafik, dock ej trucktrafik. Provad enligt SS-EN 1253-1 med 33 kN belastning.
M125 För utrymmen med lastbils- och trucktrafik. Provad enligt SS-EN 1253-1 med 85 kN belastning.

Utföranden

Variabel längd (mm):

Längd (L) = 600–20000 (i steg om 100)
Fast bredd = 300

Variabelt djup (mm):

Djup (D) = 192, ett bra val för längder upp till 2000.
Djup (D) = 232, rekommenderas för längder mellan 2000–6000.
Djup (D) = 312, rekommenderas för längder över 6000.

Rännans djup (Rd) varierar därmed mellan 80, 120 och 200.

Utloppsplacering: 

Standard är gavelplacerad utloppsdel men möjlighet finns att välja placering.

Ange c/c från vänster.

För mer information, se avsnitt: "Vattengång, totalthöjd, överdelsdjup och fall mot utlopp".

Klinker K3

Golvmaterial: Klinker i fästmassa

Tätskikt: Golv utan tätskikt

Tätskiktsanslutning: Ingen

Massagolv

Golvmaterial: Massagolv

Tätskikt: Epoxy- eller akrylmassa

Tätskiktsanslutning: Massafläns med ursparing för massa

Stålslipat betonggolv

Golvmaterial: Betong

Tätskikt: Golv utan tätskikt

Tätskiktsanslutning: Ingen

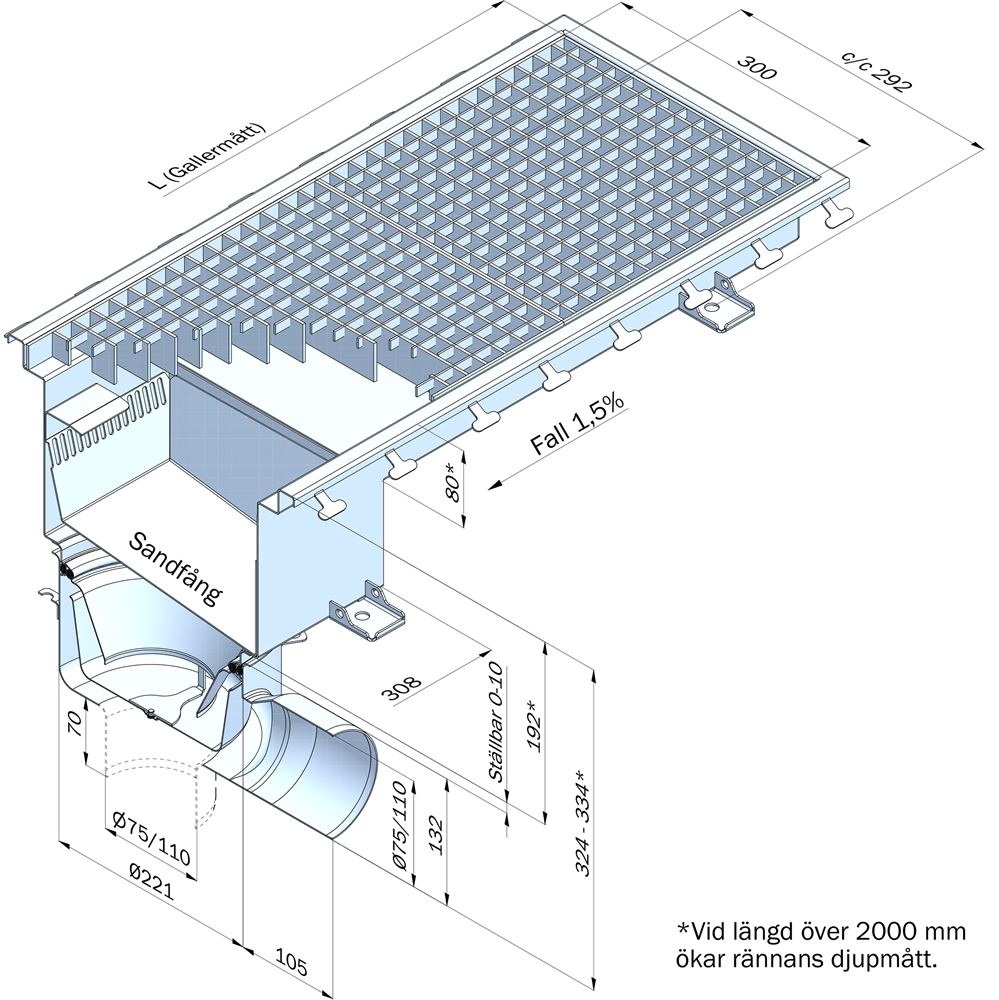

Mått för golvränna FURO 153:
*Produkten har fall mot utlopp.

För mer information, se avsnitt:
"Vattengång, totalthöjd, överdelsdjup och fall mot utlopp".

Byggmått för golvränna FURO 153:

S_1: = 395 mm
_F1: = 345 mm

Brunnar och rännor har alltid ett anslutningsrör och dess vattengång/V.g. att förhålla sig till. Vattengång mäts alltid i rörets så kallade bottenlinje.

För att underlätta produktvalet anger vi totalhöjden (H) på våra brunnar och rännor. Totalhöjden är avståndet från färdig golvyta ner till där vattnet lämnar produkten. Vid bottenutlopp räknas mätpunkten där stosen börjar.

Totalhöjden (H) utgörs alltid av överdelsdjupet (D) plus utloppsdelen på produkten. Om överdelsdjupet ökas, ökar även totalhöjden, vilket påverkar produktens vattengång.

Mått för FURO 153:

Överdelsdjup (D) kan växlas mellan 192, 232 och 312 mm. (232 är ett bra val på längder mellan 2000–6000 mm). Rännans djup (RD) växlar då mellan 80, 120 och 200 mm.
Totalhöjden (H) på FURO 153 växlar således mellan 324, 364 och 444 mm (364 är ett bra val på längder mellan 2000–6000 mm).
Om en påbyggnadsdel eller inloppsdel väljs, ökar totalhöjden (H) med 60 mm.

Fall mot utlopp:
Produktens fall mot utlopp varierar beroende på längd och valt överdelsdjup. Vid standardutförande gavelplacerat utlopp gäller:

Vid längder upp till 2000 mm och rekommenderat djup på 192 mm blir fall mot utlopp minst 1 %.
Vid längder mellan 2000 – 6000 mm och rekommenderat djup på 232 mm blir fall mot utlopp minst 1 %.
Vid längder mellan 6000 – 20 000 mm och rekommenderat djup på 312 mm blir fall mot utlopp minst 0,7 %.

Vid andra behov än ovan rekommendationer påverkas fallet.

S 75

Sidoutlopp Ø75 mm
Kapacitet > 4,0 l/s

S 110

Sidoutlopp Ø110 mm
Kapacitet > 4,0 l/s

B 75

Bottenutlopp Ø75 mm
Kapacitet > 4,0 l/s

B 110

Bottenutlopp Ø110 mm
Kapacitet > 4,0 l/s

Vattenlås

Ingår som standard. Kan eftermonteras.

Art.nr. 220VH12

Vattenlås, mekaniskt luktstopp

Vattenlås med mekaniskt luktstopp.

Art.nr. 220VL12

Vattenlås, lukt- och bakvattenstopp

Vattenlås med mekaniskt lukt- och bakvattenstopp.

Art.nr. 220VLB12

Vattenlås, avstängningsbart

Avstängningsbart med nyckel. Vid kombination med tillbehör krävs en påbyggnadsdel.

Art.nr. 220VA2

Halkskyddat rutgaller, L15

Halkskyddat rutgaller med belastningsklass L15.

Maxlast: 1500kg

Art.nr. Z-GALLER-L15

Rutgaller, R50

Rutgaller med belastningsklass R50.

Maxlast: 5000 kg

Art.nr. Z-GALLER-R50

Rutgaller, M125

Rutgaller med belastningsklass M125

Maxlast: 12500kg

Art.nr. Z-GALLER-M125

Spaltlock, M125

Spaltlock med belastningsklass M125.

Maxlast: 12500 kg

Art.nr. Z-SPALTLOCK-M125

Silkorg

Rymlig silkorg i rostfritt stål.

Art.nr. 1SK331

Silkorg, 1,2 liter

Volym: 1,2 l
Kapacitet: 4,0 l/s

Art.nr. 220SK32

Sandfång, 5 liter

Rymligt sandfång i rostfritt stål.

Volym: 5,0 l

Art.nr. 1SF331

Lyftkrok

Praktisk och ergonomisk lyftkrok för säker hantering av galler och silplåtar. Ger stabilt grepp och minskar skaderisken vid lyft. Perfekt för underhåll och installation.

Art.nr. 1LK1

Nyckel till vattenlås

Nyckel för låsning av Vattenlås 220VA2.

Art.nr. 1NV1

Radontätning

Fabriksmonterad radon- och vattentätning.

Art.nr. 1VRT

Jordfläta

Jordfläta för potentialutjämning. Anpassad för valfritt fästöra på golvbrunnar och rännor.

För mer info:
Monteringsanvisning för jordfläta

Art.nr. 1VJF

Spygatt

Golvbrunn utan inbyggt vattenlås. Ett vattenlås kan enkelt eftermonteras vid behov.

Kapacitet: 6 liter/sek

Art.nr. 1VSU220

Ställben av gängstång

Ställben av M10 gängstång. Justering med vingmutter.

Höjd: 300 mm.
Fotens diameter: 100 mm.

Art.nr. 1SB30

Dokumentation

Teknisk översikt

Monteringsanvisning FURO 153

RSK-nummer

Drift och skötsel

Byggvarudeklaration

Monteringsanvisning för jordfläta

Behöver du BIM- eller CAD-filer till ditt projekt? Ladda ner de filer du behöver genom att klicka på länkarna nedan.

Ladda ned MagiCAD-modell för denna produkt.
