Rostfri golvbrunn för kök, industri och verkstad. Designad för lång hållbarhet och enkel installation i miljöer med lättare belastning och effektiv hantering av stora flöden.

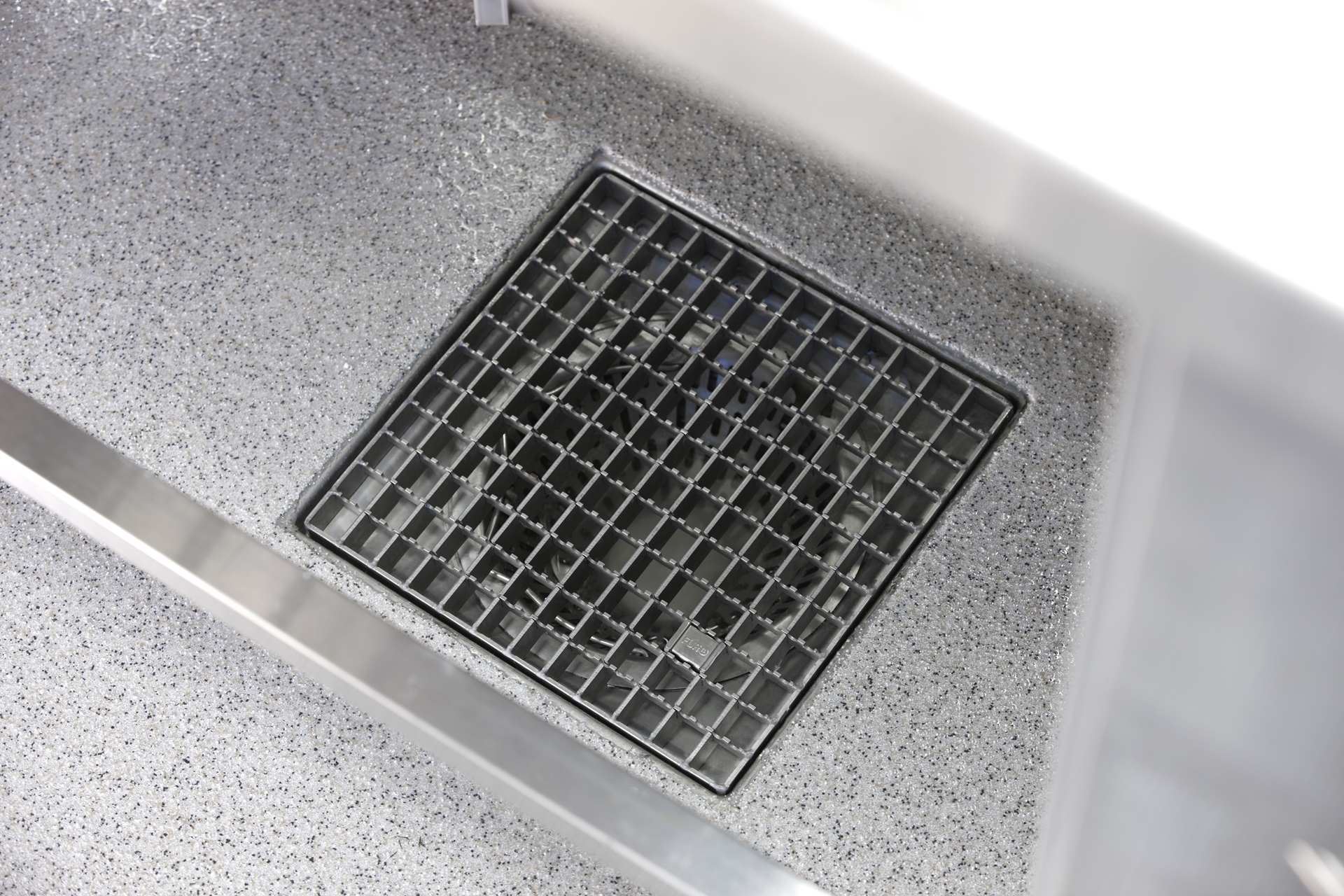

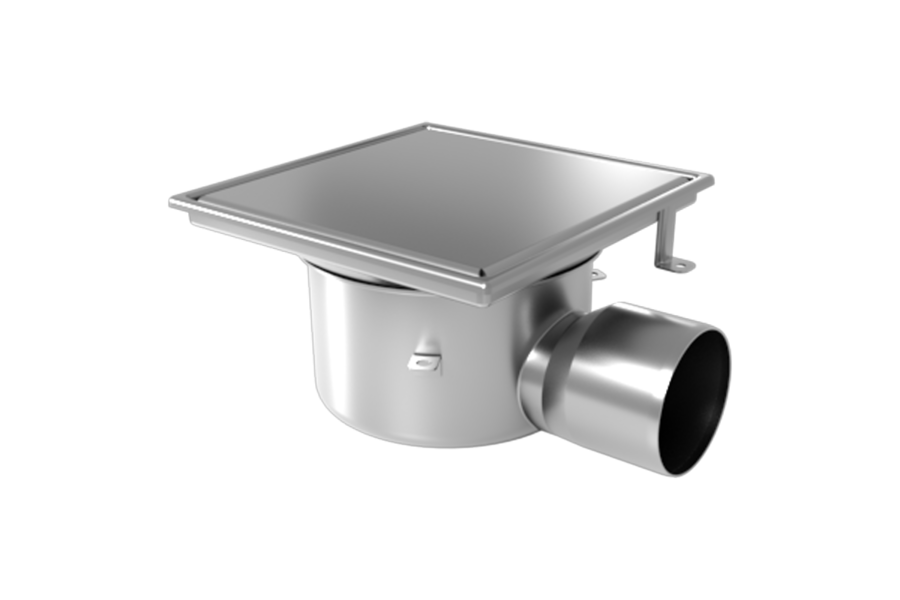

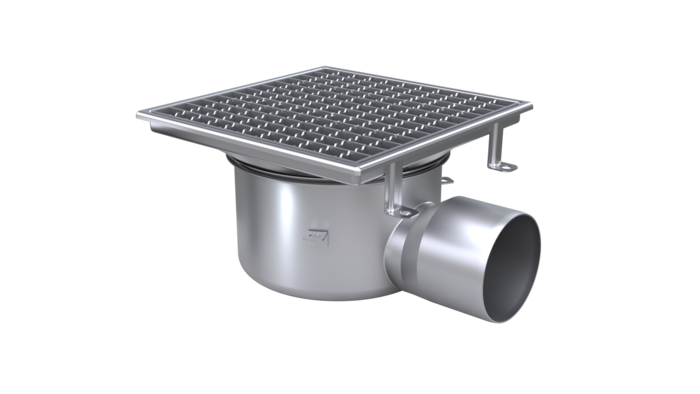

Golvbrunn FURO 105

Flexibel golvbrunn med många användningsområden. Idealisk för kök, restaurangmiljöer och industrier med lättare belastningar. Finns på lager för snabb leverans.

Rostfri golvbrunn idealisk för kök, restaurangmiljöer och industrier med lättare belastningar.
Mått: 273 x 273 mm.
Tillverkad i syrafast rostfritt stål, EN 1.4404 (SS 2348), för maximal hållbarhet och korrosionsbeständighet oavsett installationsmiljö.
Konstruerad för ingjutning i betonggolv.
Anpassad för flera vanliga golvtyper och har 360° vridbara och vinkelställbara utlopp. Överdelarna är vridbara 360°, vinkelställbara och teleskopiska för enkel installation.
Urtagbart vattenlås med handtag för enkel rengöring och underhåll.
Utrustad med EPDM-gummitätningar enligt EN 681-1 typ Wc för säker och pålitlig tätning.
Försedd med ett rostfritt, halkskyddat rutgaller för säker användning.
Finns på lager för omgående leverans.

Installation:

Levereras med täckning för att förhindra att betong tränger ner under gjutning.
Rejäla fästöron för enkel förankring och höjdjustering ovanifrån.
Vid installation i massagolv ingår ursparingslister för vidhäftningsflänsar.

L15 För utrymmen med lätt körtrafik, dock ej trucktrafik. Provad enligt SS-EN 1253-1 med 10 kN belastning.

FURO 105 är sammansatt av typgodkända golvbrunnsdelar från 008-sortimentet. Konstruerad för att uppfylla kraven i den gällande normen för golvbrunnar, SS-EN 1253-1. Typgodkänd för brandklass EI 60 enligt Kiwa Certifikat TG 1267.

Utföranden

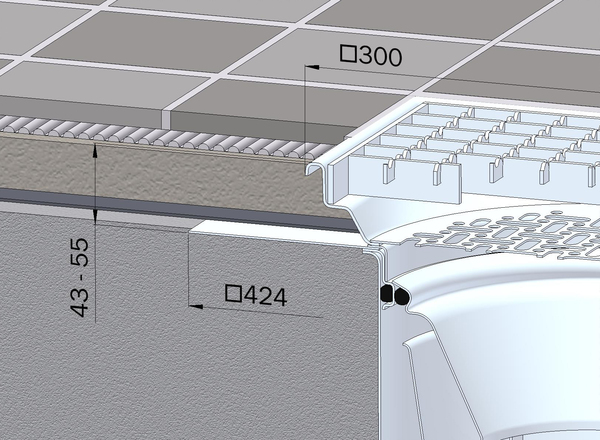

Klinker K1

Golvmaterial: Klinker i fästmassa

Tätskikt: Tätskikt som kan rollas/spacklas ut och ansluts mot slät rostfri fläns

Tätskiktsanslutning: 50 mm bred rostfri klisterfläns

Klinker K3

Golvmaterial: Klinker i fästmassa

Tätskikt: Golv utan tätskikt

Tätskiktsanslutning: Ingen

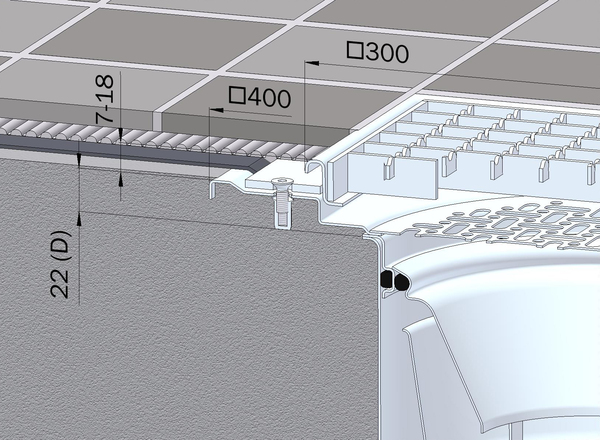

Klinker K4

Golvmaterial: Klinker direkt på tätskikt

Tätskikt: Tätskikt som kan rollas/spacklas ut och ansluts mot slät rostfri fläns

Tätskiktsanslutning: 50 mm bred rostfri klisterfläns

Klinker K5

Golvmaterial: Klinker direkt på tätskikt

Tätskikt: Tätskikt/Manschett som kläms fast

Tätskiktsanslutning: Klämfläns

Massagolv

Golvmaterial: Massagolv

Tätskikt: Epoxy- eller akrylmassa

Tätskiktsanslutning: Massafläns med ursparing för massa

Plastmatta

Golvmaterial: Plastmatta 1,5-4 mm

Tätskikt: Plastmatta

Tätskiktsanslutning: FURO klämram

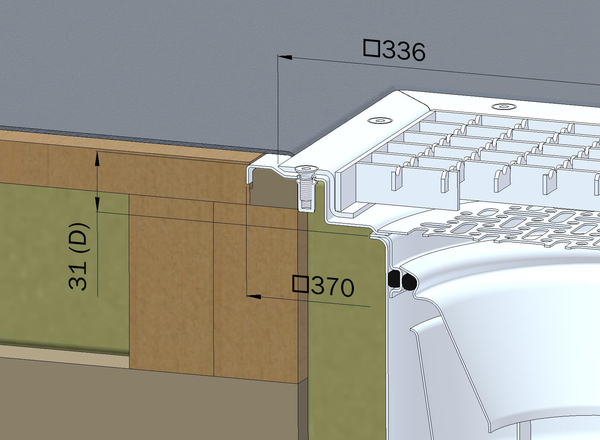

Plastmatta på träbjälklag

Golvmaterial: Plastmatta 1,5-4 mm

Tätskikt: Plastmatta

Tätskiktsanslutning: FURO klämram

Stålslipat betonggolv

Golvmaterial: Betong

Tätskikt: Golv utan tätskikt

Tätskiktsanslutning: Ingen

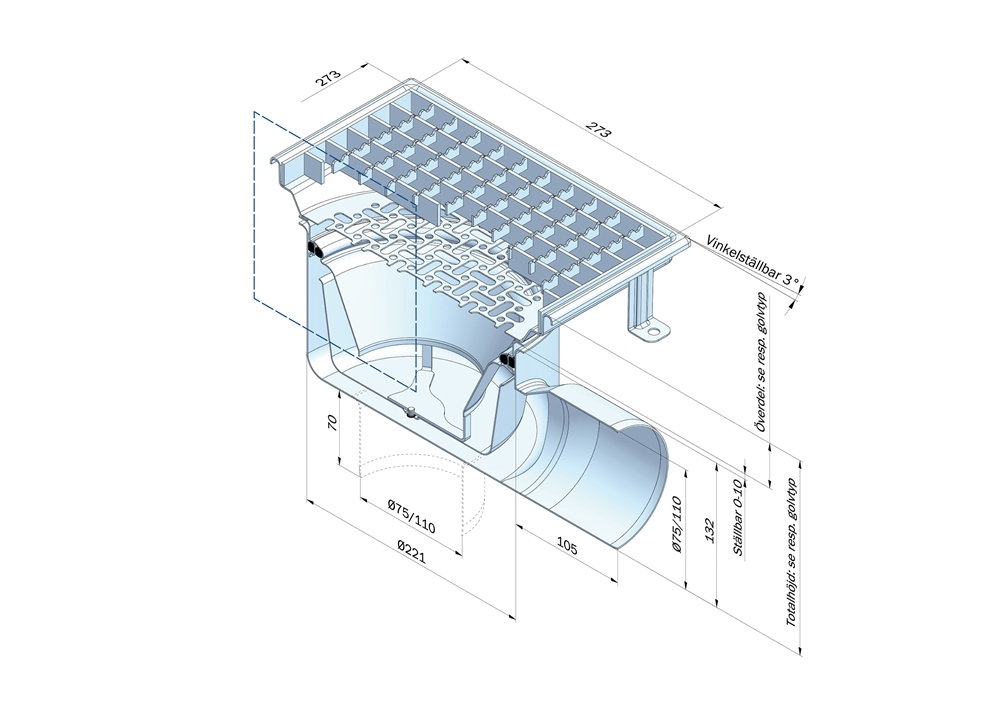

Mått för golvbrunn FURO 105

För mer information, se avsnitt:
"Vattengång, totalthöjd, överdelsdjup och fall mot utlopp".

Byggmått för golvbrunn FURO 105:

S₁ = 420 mm

F₁ = 340 mm

Brunnar och rännor har alltid ett anslutningsrör och dess vattengång/V.g. att förhålla sig till. Vattengång mäts alltid i rörets så kallade bottenlinje.

För att underlätta produktvalet anger vi totalhöjden (H) på våra brunnar och rännor. Totalhöjden är avståndet från färdig golvyta ner till där vattnet lämnar produkten. Vid bottenutlopp räknas mätpunkten där stosen börjar.

Totalhöjden (H) utgörs alltid av överdelsdjupet (D) plus utloppsdelen på produkten. Om överdelsdjupet ökas, ökar även totalhöjden, vilket påverkar produktens vattengång.

Mått för FURO 105:

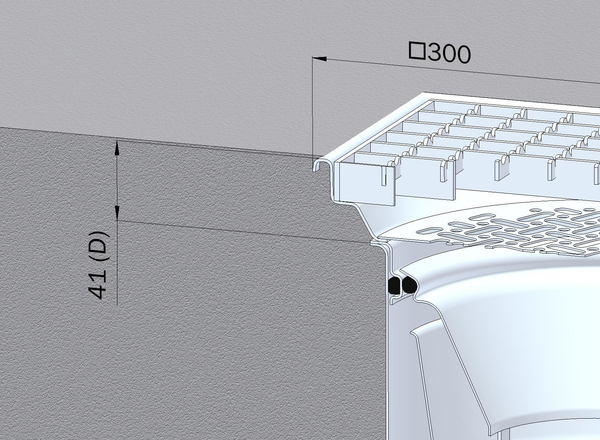

Överdelsdjup (D) för olika golvtyper:

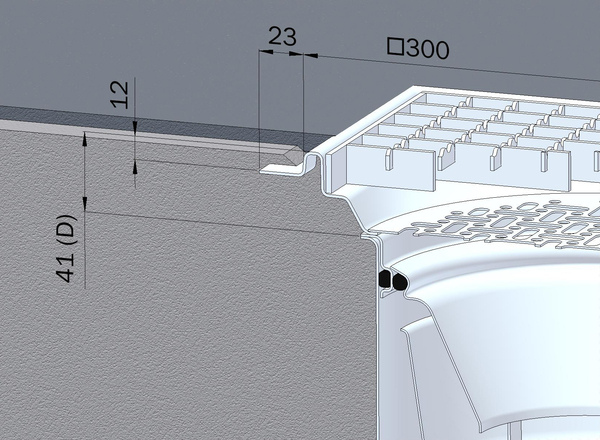

Massagolv: 41 mm

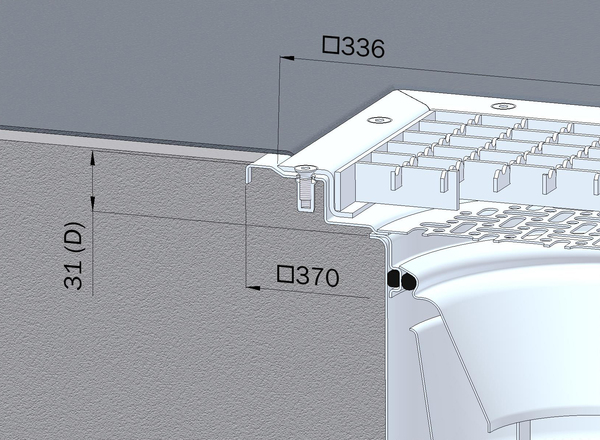

Plastmatta: 31 mm

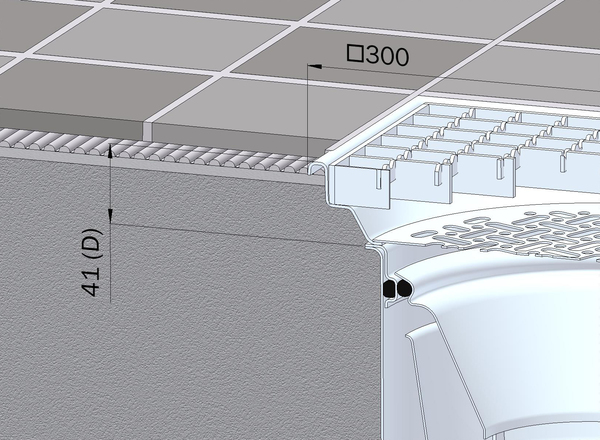

Klinkers K3: 41 mm
Stålslipat betonggolv: 41 mm

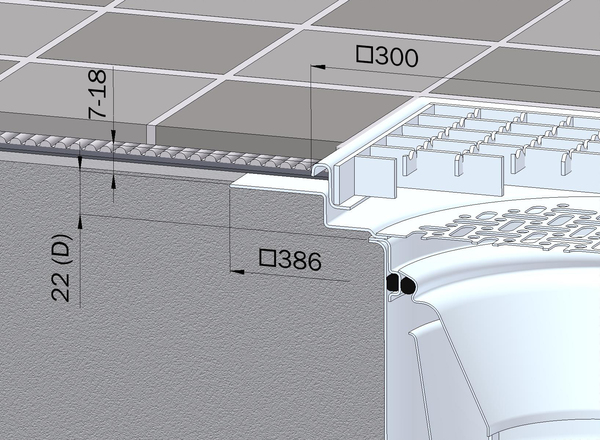

Klinkers K4, K5: 22 mm

Totalhöjden (H) blir då följande:

Massagolv: 173 mm
Plastmatta: 163 mm
Klinkers K3: 173 mm
Stålslipat betonggolv: 173 mm
Klinkers K4, K5: 161 mm
Plastmatta på träbjälklag: 163 mm

Väljer man en påbyggnadsdel eller inloppsdel ökar totalhöjden (H) med 82 mm.

Fall mot utlopp:
Fallet är anpassat efter produkt och golvtyp.

S 75

Sidoutlopp Ø75 mm

Kapacitet 4,3 l/s

S 110

Sidoutlopp Ø110 mm

Kapacitet 5,1 l/s

B 75

Bottenutlopp Ø75 mm

Kapacitet 4,4 l/s

B 110

Bottenutlopp Ø110 mm

Kapacitet 4,7 l/s

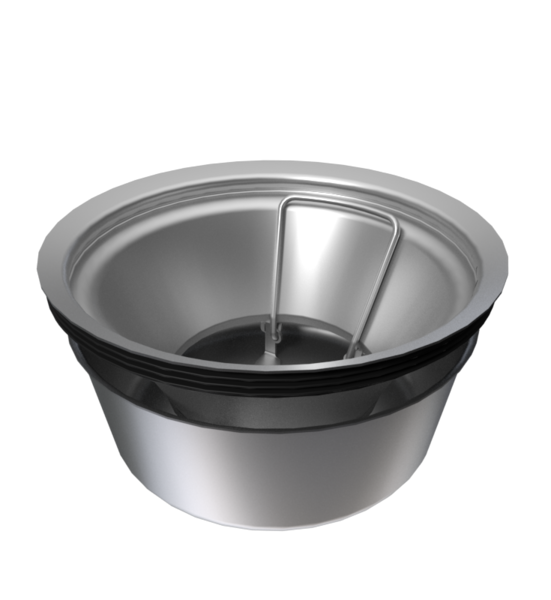

Vattenlås

Ingår som standard. Kan eftermonteras.

Art.nr. 220VH12

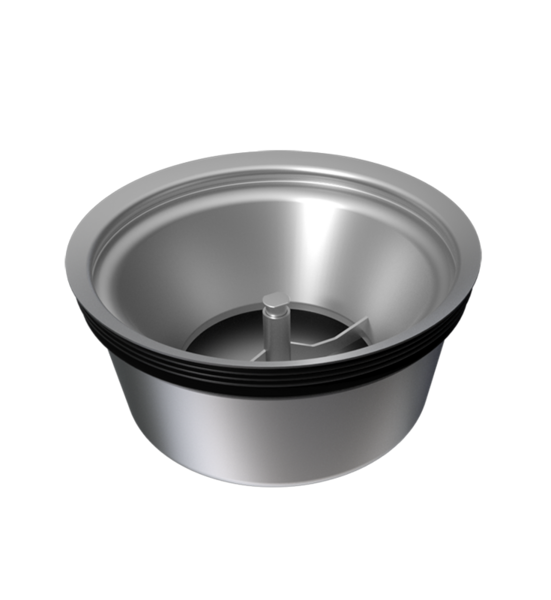

Vattenlås, mekaniskt luktstopp

Vattenlås med mekaniskt luktstopp.

Art.nr. 220VL12

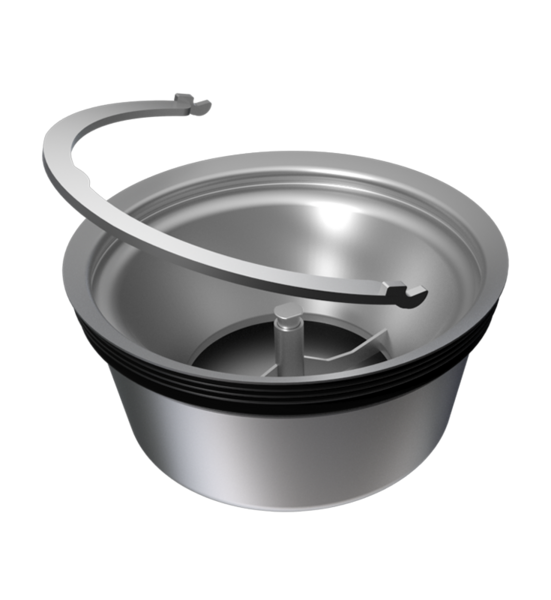

Vattenlås, lukt- och bakvattenstopp

Vattenlås med mekaniskt lukt- och bakvattenstopp.

Art.nr. 220VLB12

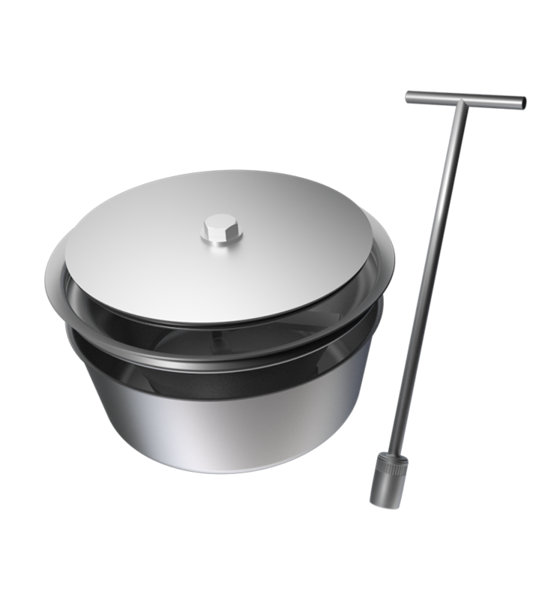

Vattenlås, avstängningsbart

Avstängningsbart med nyckel. Vid kombination med tillbehör krävs en påbyggnadsdel.

Art.nr. 220VA2

Halkskyddat rutgaller, L15

Halkskyddat rostfritt rutgaller med belastningsklass L15.
Ingår som standard.

Art.nr. Z-1GFL2727

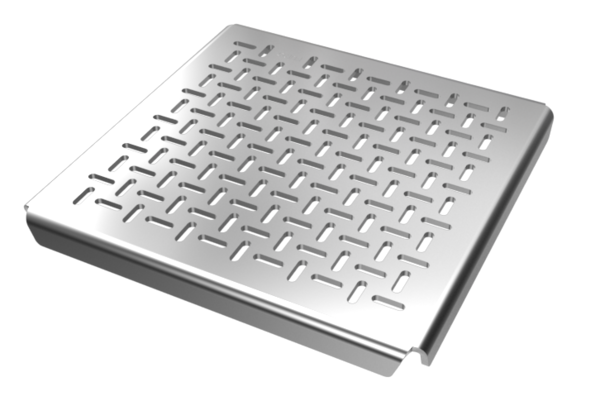

Silplåt, L15

Robust och lättstädad silplåt.

Belastningsklass: L15.

Art.nr. Z-1SILR27271

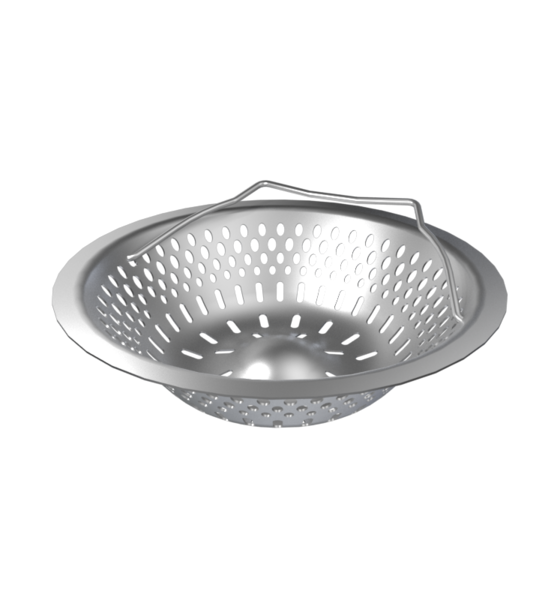

Silkorg, 1,2 liter

Volym: 1,2 l
Kapacitet: 4,0 l/s

Art.nr. 220SK32

Silkorg, 2,7 liter

Silkorgen passar i spygatt och i brunn med påbyggnadsdel.

Volym: 2,7 l
Kapacitet: 4,0 l/s

Art.nr. 220SK41

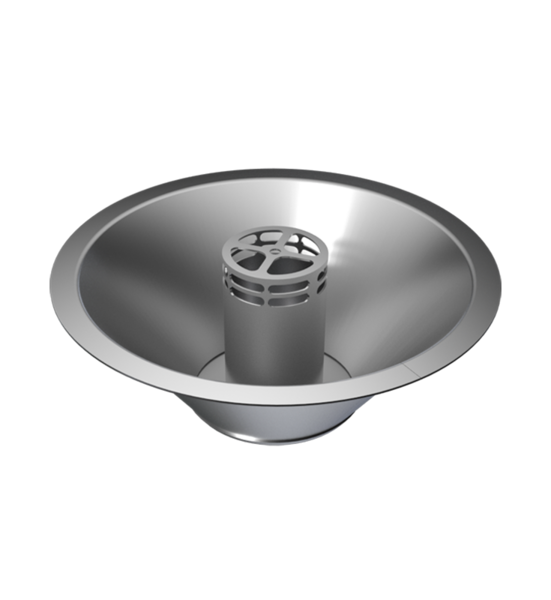

Sandfång, 0,9 liter

Volym: 0,9 l
Kapacitet: 1,5 l/s

Art.nr. 220SF61

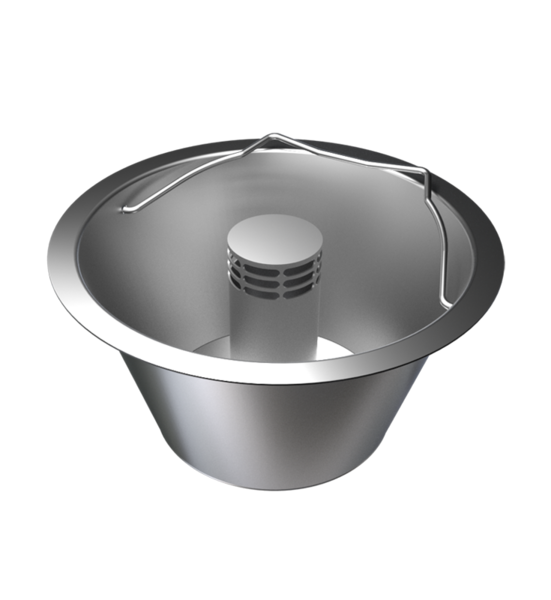

Sandfång, 1,5 liter

Sandfånget passar i brunnar med påbyggnadsdel eller i spygattutförande.

Volym: 1,5 l
Kapacitet: 1,5 l/s

Art.nr. 220SF41

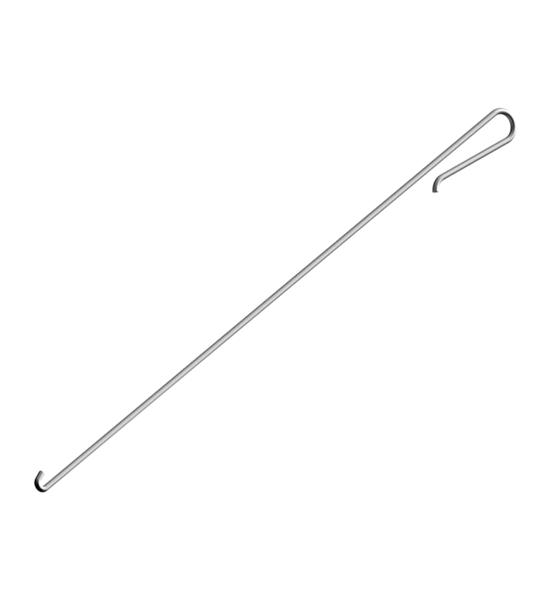

Lyftkrok

Praktisk och ergonomisk lyftkrok för säker hantering av galler och silplåtar. Ger stabilt grepp och minskar skaderisken vid lyft. Perfekt för underhåll och installation.

Art.nr. 1LK1

Nyckel till vattenlås

Nyckel för låsning av Vattenlås 220VA2.

Art.nr. 1NV1

Förhöjningsring

Förhöjningsring för golvtyp klinker K1 med en höjd av 25 mm.

Art.nr. 220FR12

Påbyggnadsdel

Påbyggnadsdel, ger plats för extra stora tillbehör. Ökar totalhöjden med 82 mm.

Art.nr. 1VPA220

Inloppsdel

Inloppsdel med anslutning Ø 50 mm. Ökar totalhöjden med 82 mm.

Art.nr. 1VIN220

Radontätning

Fabriksmonterad radon- och vattentätning.

Art.nr. 1VRT

Jordfläta

Jordfläta för potentialutjämning. Anpassad för valfritt fästöra på golvbrunnar och rännor.

För mer info:
Monteringsanvisning för jordfläta

Art.nr. 1VJF

Fast brunnsgaller

Galler som är fästa med skruv för att öka säkerheten.

Art.nr. 1VFG-GL

Spygatt

Golvbrunn utan inbyggt vattenlås. Ett vattenlås kan enkelt eftermonteras vid behov.

Kapacitet: 6 liter/sek

Art.nr. 1VSU220

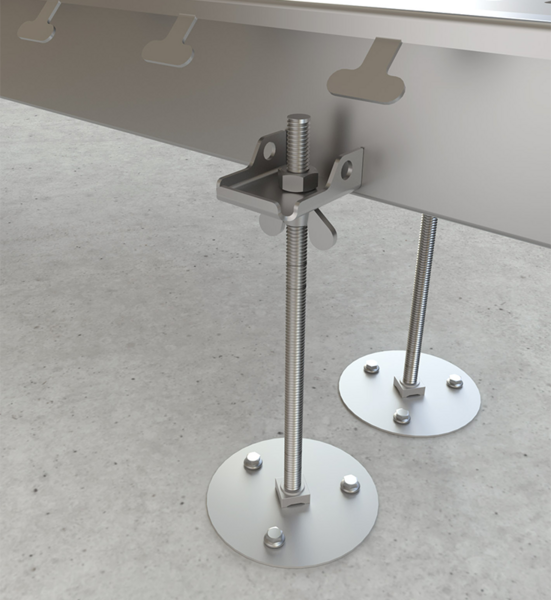

Ställben av gängstång

Ställben av M10 gängstång. Justering med vingmutter.

Höjd: 300 mm.
Fotens diameter: 100 mm.

Art.nr. 1SB30

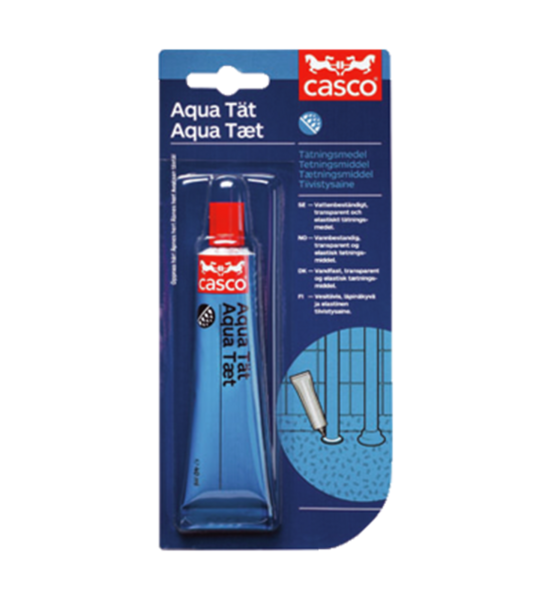

Tätningsmedel Aqua Tät

Tätningsmedel Aqua Tät för plastmatta. Används under matta
vid montage av klämram.

Art.nr. 1AQUAT40
