Rostfri golvbrunn för dusch, bad och omklädning. Designad för långvarig hållbarhet och enkel installation i kommersiella och offentliga våtutrymmen.

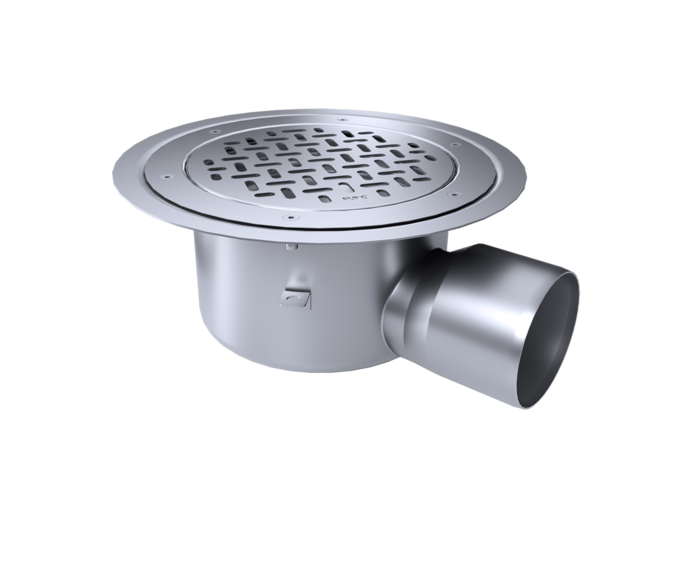

Golvbrunn FURO 008

Rostfri golvbrunn för offentliga våtutrymmen som badhus, duschrum, omklädning, bastu och SPA-anläggningar. Finns på lager för snabb leverans.
  • Rostfri golvbrunn anpassad för offentliga våtutrymmen som badhus, duschrum, omklädning, bastu och SPA-anläggningar.

  • Brunnens konstruktion möjliggör enkel skötsel och underhåll. Levereras med urtagbart vattenlås med handtag.

  • Tillverkas som standard i syrafast rostfritt stål i kvalitet EN 1.4404 (SS2348) för lång hållbarhet.

  • För ingjutning i betonggolv.

  • Anpassad för flera vanliga golvtyper och har 360° vridbara och vinkelställbara utlopp.

  • Levereras med sil "Classic" som är barfotaanpassad och bekväm att gå på.

  • EPDM-gummitätningar enligt EN 681-1 typ Wc.

  • Finns för omgående leverans.



Installation:

  • Levereras färdigmonterad och täckt för att förhindra att betong rinner ner i brunnen under gjutning.
  • Vid massagolv ingår ursparingslister på vidhäftningsflänsar.
  • Rejäla fästöron för olika förankring i bjälklaget ingår.
  • K3 För utrymmen utan körtrafik. Provad enligt SS-EN 1253-1 med 2 kN belastning.
  • L15 För utrymmen med lätt körtrafik, dock ej trucktrafik. Provad enligt SS-EN 1253-1 med 10 kN belastning.

FURO 008 är typgodkänd TG No 0026/02 och uppfyller kraven i den gällande normen för golvbrunnar, SS-EN 1253-1. FURO 008 är även typgodkänd för brandklass EI 60 enligt Kiwa Certifikat TG 1670. Godkännandet gäller för montering i minimum 200 mm betongbjälklag.


Omgående leverans

Utföranden

Klinker K3

Klinker K3

Golvmaterial: Klinker i fästmassa
Tätskikt: Golv utan tätskikt
Tätskiktsanslutning: Ingen
Klinker K4

Klinker K4

Golvmaterial: Klinker direkt på tätskikt
Tätskikt: Tätskikt som kan rollas/spacklas ut och ansluts mot slät rostfri fläns
Tätskiktsanslutning: 50 mm bred rostfri klisterfläns
Klinker K5

Klinker K5

Golvmaterial: Klinker direkt på tätskikt
Tätskikt: Tätskikt/Manschett som kläms fast
Tätskiktsanslutning: Klämfläns
Massagolv

Massagolv

Golvmaterial: Massagolv
Tätskikt: Epoxy- eller akrylmassa
Tätskiktsanslutning: Massafläns med ursparing för massa
Plastmatta

Plastmatta

Golvmaterial: Plastmatta 1,5-4 mm
Tätskikt: Plastmatta
Tätskiktsanslutning: FURO klämram
Stålslipat betonggolv

Stålslipat betonggolv

Golvmaterial: Betong
Tätskikt: Golv utan tätskikt
Tätskiktsanslutning: Ingen

Mått för golvbrunn FURO 008

För mer information, se avsnitt:
"Vattengång, totalthöjd, överdelsdjup och fall mot utlopp".


Byggmått för golvbrunn FURO 008:

​​​​​​​S1 = Ø 350 mm
F1 = Ø 270 mm


Brunnar och rännor har alltid ett anslutningsrör och dess vattengång/V.g. att förhålla sig till. Vattengång mäts alltid i rörets så kallade bottenlinje.

För att underlätta produktvalet anger vi totalhöjden (H) på våra brunnar och rännor. Totalhöjden är avståndet från färdig golvyta ner till där vattnet lämnar produkten. Vid bottenutlopp räknas mätpunkten där stosen börjar.

Totalhöjden (H) utgörs alltid av överdelsdjupet (D) plus utloppsdelen på produkten. Om överdelsdjupet ökas, ökar även totalhöjden, vilket påverkar produktens vattengång.

Mått för FURO 008:
Överdelsdjup (D) varierar beroende på golvtyp.

  • Massagolv: 9 mm
  • Plastmatta: 14 mm
  • Klinkers K3: 9 mm
  • Stålslipat betonggolv: 9 mm
  • Klinkers K4: 2 mm – (D) mäts till tätskiktsnivå
  • Klinkers K5: 8 mm – (D) mäts till tätskiktsnivå


Totalhöjden (H) blir då följande:

  • Massagolv: 141 mm
  • Plastmatta: 146 mm
  • Klinkers K3: 141 mm
  • Stålslipat betonggolv: 141 mm
  • Klinkers K4: 143 mm
  • Klinkers K5: 149 mm


Väljs en påbyggnadsdel eller inloppsdel ökar totalhöjden (H) med 82 mm.

Fall mot utlopp:
Fallet är anpassat efter produkt och golvtyp.

S 75

Sidoutlopp Ø75 mm

Kapacitet 3,2 l/s

S 110

Sidoutlopp Ø110 mm

Kapacitet 3,5 l/s

B 75

Bottenutlopp Ø75 mm

Kapacitet 3,7 l/s

B 110

Bottenutlopp Ø110 mm

Kapacitet 3,8 l/s

Vattenlås

Vattenlås

Ingår som standard. Kan eftermonteras.

Art.nr. 220VH12

Vattenlås, mekaniskt luktstopp

Vattenlås, mekaniskt luktstopp

Vattenlås med mekaniskt luktstopp.

Art.nr. 220VL12

Vattenlås, lukt- och bakvattenstopp

Vattenlås, lukt- och bakvattenstopp

Vattenlås med mekaniskt lukt- och bakvattenstopp.

Art.nr. 220VLB12

Vattenlås, avstängningsbart

Vattenlås, avstängningsbart

Avstängningsbart med nyckel. Vid kombination med tillbehör krävs en påbyggnadsdel.

Art.nr. 220VA2

Sil, K3

Sil, K3

Sil i rostfritt stål med rak mönstring.

  • Belastningsklass: K3

Art.nr. Z-220S1K1

Sil, L15

Sil, L15

Sil i rostfritt stål med rak mönstring.

  • Belastningsklass: L15

Art.nr. Z-220S1L1

Sil med urtag, K3

Sil med urtag, K3

Sil med urtag Ø 40 mm.

  • Belastningsklass: K3

Art.nr. Z-220SU1K1

Täcklock, L15

Täcklock, L15

Täcklock i rostfritt stål.

  • Belastningsklass: L15

Art.nr. Z-220TL1L1

Silkorg, 1,2 liter

Silkorg, 1,2 liter

Rostfri silkorg med smal kant.

  • Volym: 1,2 l
  • Kapacitet: 2,9 l/s

Art.nr. 220SK12

Silkorg, 2,7 liter

Silkorg, 2,7 liter

Rymlig silkorg i rostfritt stål. Passar i golvbrunnar med spygattutförande och i brunnar med påbyggnadsdel som tillägg.

  • Volym: 2,7 l
  • Kapacitet: 3,0 l/s

Art.nr. 220SK21

Sandfång, 0,9 liter

Sandfång, 0,9 liter

  • Volym: 0,9 l
  • Kapacitet: 1,5 l/s

Art.nr. 220SF61

Sandfång, 1,5 liter

Sandfång, 1,5 liter

Sandfånget passar i spygattutförande och brunnar med påbyggnadsdel.

  • Volym: 1,5 l
  • Kapacitet: 1,5 l/s

Art.nr. 220SF21

Lyftkrok

Lyftkrok

Praktisk och ergonomisk lyftkrok för säker hantering av galler och silplåtar. Ger stabilt grepp och minskar skaderisken vid lyft. Perfekt för underhåll och installation.

Art.nr. 1LK1

Lyftkrok

Lyftkrok

Praktisk och ergonomisk lyftkrok för enkel hantering av brunnssilar. Ger ett stabilt grepp och underlättar lyft vid rengöring och underhåll för en smidig och säker arbetsprocess.

Art.nr. 1LK2

Nyckel till vattenlås

Nyckel till vattenlås

Nyckel för låsning av Vattenlås 220VA2.

Art.nr. 1NV1

Förhöjningsring

Förhöjningsring

Förhöjningsring för golvtyp klinker K1 med en höjd av 25 mm.

Art.nr. 220FR12

Påbyggnadsdel

Påbyggnadsdel

Påbyggnadsdel, ger plats för extra stora tillbehör. Ökar totalhöjden med 82 mm.

Art.nr. 1VPA220

Inloppsdel

Inloppsdel

Inloppsdel med anslutning Ø 50 mm. Ökar totalhöjden med 82 mm.

Art.nr. 1VIN220

Radontätning

Radontätning

Fabriksmonterad radon- och vattentätning.

Art.nr. 1VRT

Jordfläta

Jordfläta

Jordfläta för potentialutjämning. Anpassad för valfritt fästöra på golvbrunnar och rännor.

För mer info:
Monteringsanvisning för jordfläta

Art.nr. 1VJF

Ställben av gängstång

Ställben av gängstång

Ställben av M10 gängstång. Justering med vingmutter.

  • Höjd: 300 mm.
  • Fotens diameter: 100 mm.

Art.nr. 1SB30

Tätningsmedel Aqua Tät

Tätningsmedel Aqua Tät

Tätningsmedel Aqua Tät för plastmatta. Används under matta
vid montage av klämram.

Art.nr. 1AQUAT40
