Sandfångsränna FURO 154

Golvränna med sandfångsskärm (skyffelränna) – för industri Rostfri golvränna med sandfångsskärm, avsedd för industriell användning. Finns för flera belastningsklasser, lämplig för miljöer och områden med mycket trafik. Hållbar konstruktion för lång livslängd och enkel rengöring.

Valfri längd x bredd 300 mm.
Kvalitet rostfritt EN 1.4301 (SS 2333) alt. syrafast rostfritt EN 1.4404 (SS 2348).
För ingjutning i betonggolv.
Rännöverdelar för klinkergolv, massagolv samt stålslipat betonggolv som är vridbara 360°, vinkelställbara och teleskopiska.
Gavelplacerad utloppsdel.
Golvrännan har urtagbart vattenlås med handtag.
EPDM-gummitätningar enligt EN 681-1 typ Wc.
Rostfritt rutgaller, utfört i delar med max vikt 8 kg per del.
Har en sandfångsskärm som hindrar sand att följa med ut i avloppet. Sanden skyfflas bort. Sandfångsfunktionen bygger på sedimenteringsprincipen och fungerar bäst vid låga flöden. Vid höga flöden följer det lätta materialet med ut i avloppet.
Installationstillbehör som ingår: Levereras täckt för att hindra betong från att rinna ner i rännan under gjutning. Rejäla fästöron för förankring i bjälklaget. Dessa ger möjlighet till enkel höjdjustering ovanifrån. Vid massagolv ingår ursparingslister på vidhäftningsflänsar.

L15 För utrymmen med lätt körtrafik, dock ej trucktrafik. Provad enligt SS-EN 1253-1 med 10 kN belastning.
R50 För utrymmen med medeltung fordonstrafik, dock ej trucktrafik. Provad enligt SS-EN 1253-1 med 33 kN belastning.
M125 För utrymmen med lastbils- och trucktrafik. Provad enligt SS-EN 1253-1 med 85 kN belastning.

Utföranden

Variabel längd (mm):

Längd (L) = 600–20000 (i steg om 100)
Fast bredd = 300

Variabelt djup (mm):

Djup (D) = 161, ett bra val för längder upp till 7000.
Djup (D) = 200, rekommenderas för längder över 7000.
Djup (D) = 300, rekommenderas om extra stor volym i rännan önskas och bjälklaget tillåter det.

Utloppsplacering: 

Standard är gavelplacerad utloppsdel men möjlighet finns att välja placering.

Ange c/c från vänster.

Klinker K3

Golvmaterial: Klinker i fästmassa

Tätskikt: Golv utan tätskikt

Tätskiktsanslutning: Ingen

Massagolv

Golvmaterial: Massagolv

Tätskikt: Epoxy- eller akrylmassa

Tätskiktsanslutning: Massafläns med ursparing för massa

Stålslipat betonggolv

Golvmaterial: Betong

Tätskikt: Golv utan tätskikt

Tätskiktsanslutning: Ingen

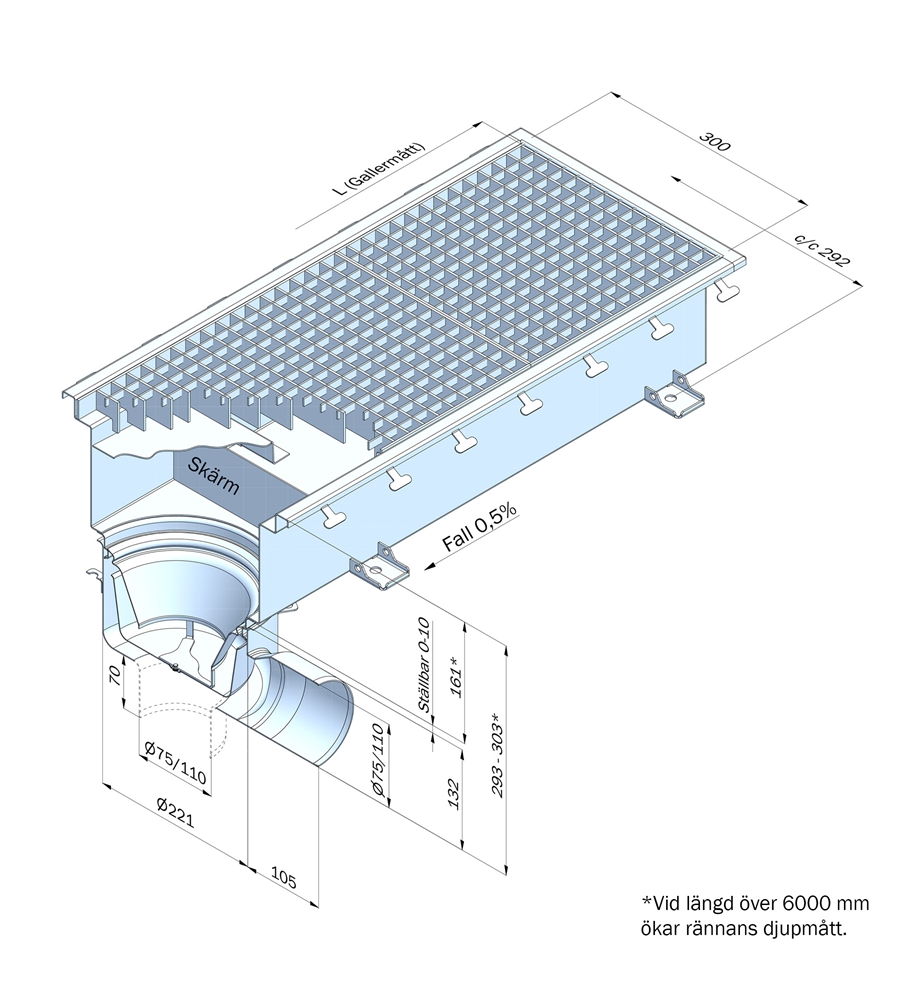

Mått för golvränna FURO 154:

Djup: Vid längd 6000 mm ökar rännans djupmått.

Byggmått för golvränna FURO 154:

S_1: = 395 mm
_F1: = 345 mm

Brunnar och rännor har alltid ett anslutningsrör och dess vattengång/V.g. att förhålla sig till. Vattengång mäts alltid i rörets så kallade bottenlinje.

För att underlätta produktvalet anger vi totalhöjden (H) på våra brunnar och rännor. Totalhöjden är avståndet från färdig golvyta ner till där vattnet lämnar produkten. Vid bottenutlopp räknas mätpunkten där stosen börjar.

Totalhöjden (H) utgörs alltid av överdelsdjupet (D) plus utloppsdelen på produkten. Om överdelsdjupet ökas, ökar även totalhöjden, vilket påverkar produktens vattengång.

Mått för FURO 154:

Överdelsdjup (D) kan växlas mellan 161, 200 och 300 mm. (161 är ett bra val på längder mellan 600–6000 mm).
Totalhöjden (H) på FURO 154 växlar således mellan 292, 332 och 432 mm (292 är ett bra val på längder mellan 600–6000 mm).

Fall mot utlopp:
Produktens fall mot utlopp varierar beroende på längd och valt överdelsdjup. Vid standardutförande gavelplacerat utlopp gäller:

Rännan har alltid ett svagt inbyggt fall, ett lågt % fall ger rännan en bättre funktion då grus, sand och slam ska samlas före sandfångsskärmen.

S 75

Sidoutlopp Ø75 mm
Kapacitet > 4,0 l/s

S 110

Sidoutlopp Ø110 mm
Kapacitet > 4,0 l/s

B 75

Bottenutlopp Ø75 mm
Kapacitet > 4,0 l/s

B 110

Bottenutlopp Ø110 mm
Kapacitet > 4,0 l/s

Vattenlås

Ingår som standard. Kan eftermonteras.

Art.nr. 220VH12

Vattenlås, mekaniskt luktstopp

Vattenlås med mekaniskt luktstopp.

Art.nr. 220VL12

Halkskyddat rutgaller, L15

Halkskyddat rutgaller med belastningsklass L15.

Maxlast: 1500kg

Art.nr. Z-GALLER-L15

Rutgaller, R50

Rutgaller med belastningsklass R50.

Maxlast: 5000 kg

Art.nr. Z-GALLER-R50

Rutgaller, M125

Rutgaller med belastningsklass M125

Maxlast: 12500kg

Art.nr. Z-GALLER-M125

Spaltlock, M125

Spaltlock med belastningsklass M125.

Maxlast: 12500 kg

Art.nr. Z-SPALTLOCK-M125

Silkorg, 1,2 liter

Volym: 1,2 l
Kapacitet: 4,0 l/s

Art.nr. 220SK32

Lyftkrok

Praktisk och ergonomisk lyftkrok för säker hantering av galler och silplåtar. Ger stabilt grepp och minskar skaderisken vid lyft. Perfekt för underhåll och installation.

Art.nr. 1LK1

Radontätning

Fabriksmonterad radon- och vattentätning.

Art.nr. 1VRT

Jordfläta

Jordfläta för potentialutjämning. Anpassad för valfritt fästöra på golvbrunnar och rännor.

För mer info:
Monteringsanvisning för jordfläta

Art.nr. 1VJF

Spygatt

Golvbrunn utan inbyggt vattenlås. Ett vattenlås kan enkelt eftermonteras vid behov.

Kapacitet: 6 liter/sek

Art.nr. 1VSU220

Ställben av gängstång

Ställben av M10 gängstång. Justering med vingmutter.

Höjd: 300 mm.
Fotens diameter: 100 mm.

Art.nr. 1SB30

Dokumentation

Monteringsanvisning FURO 154

Teknisk översikt

RSK-nummer

Drift och skötsel

Byggvarudeklaration

Monteringsanvisning för jordfläta
