Port- och Garageränna FURO 159

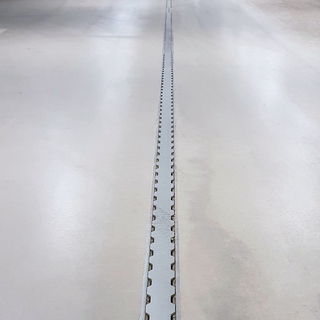

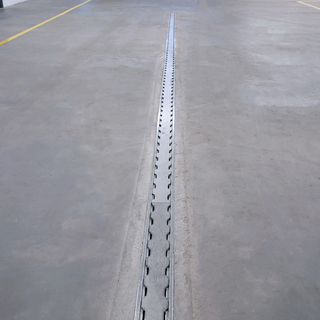

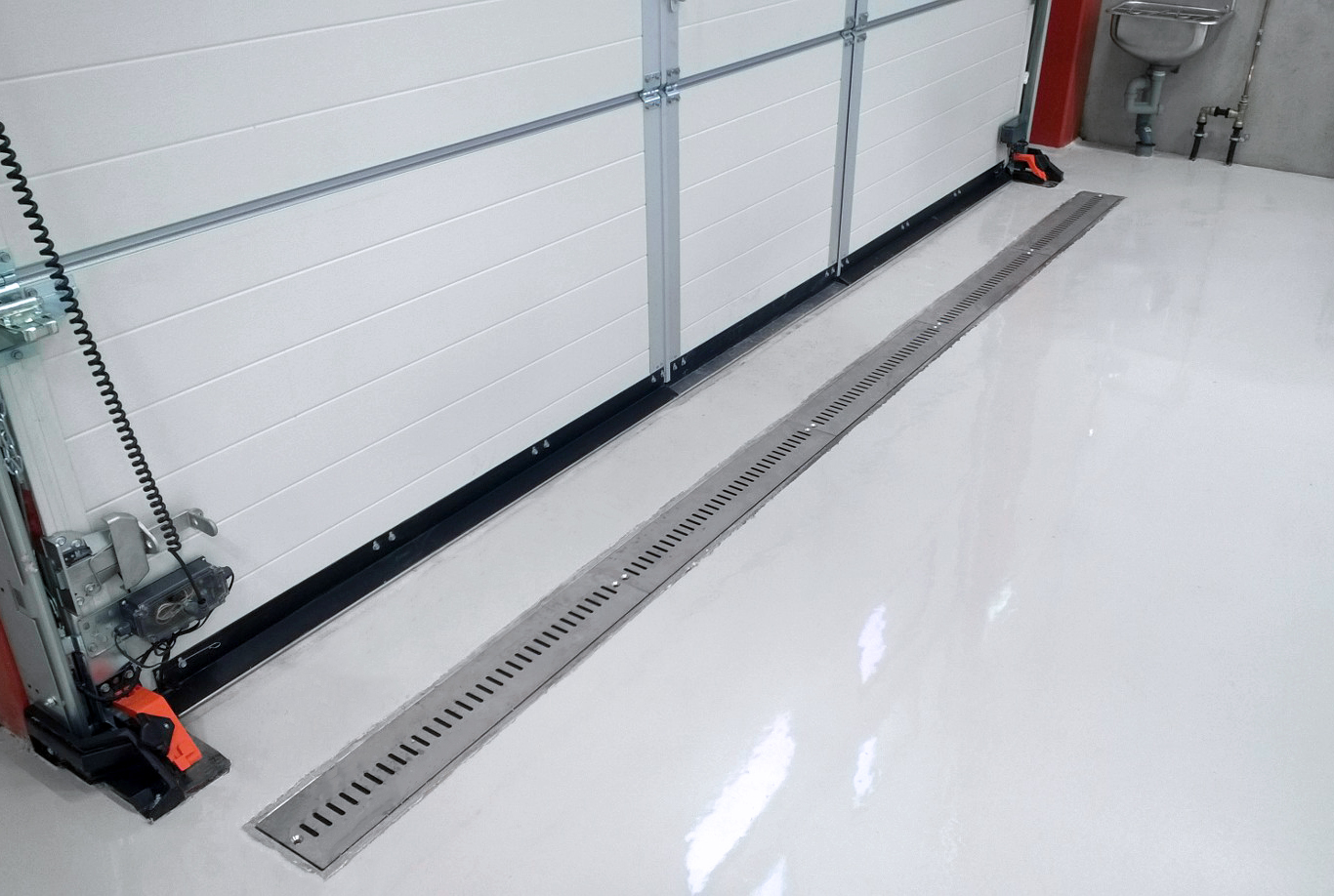

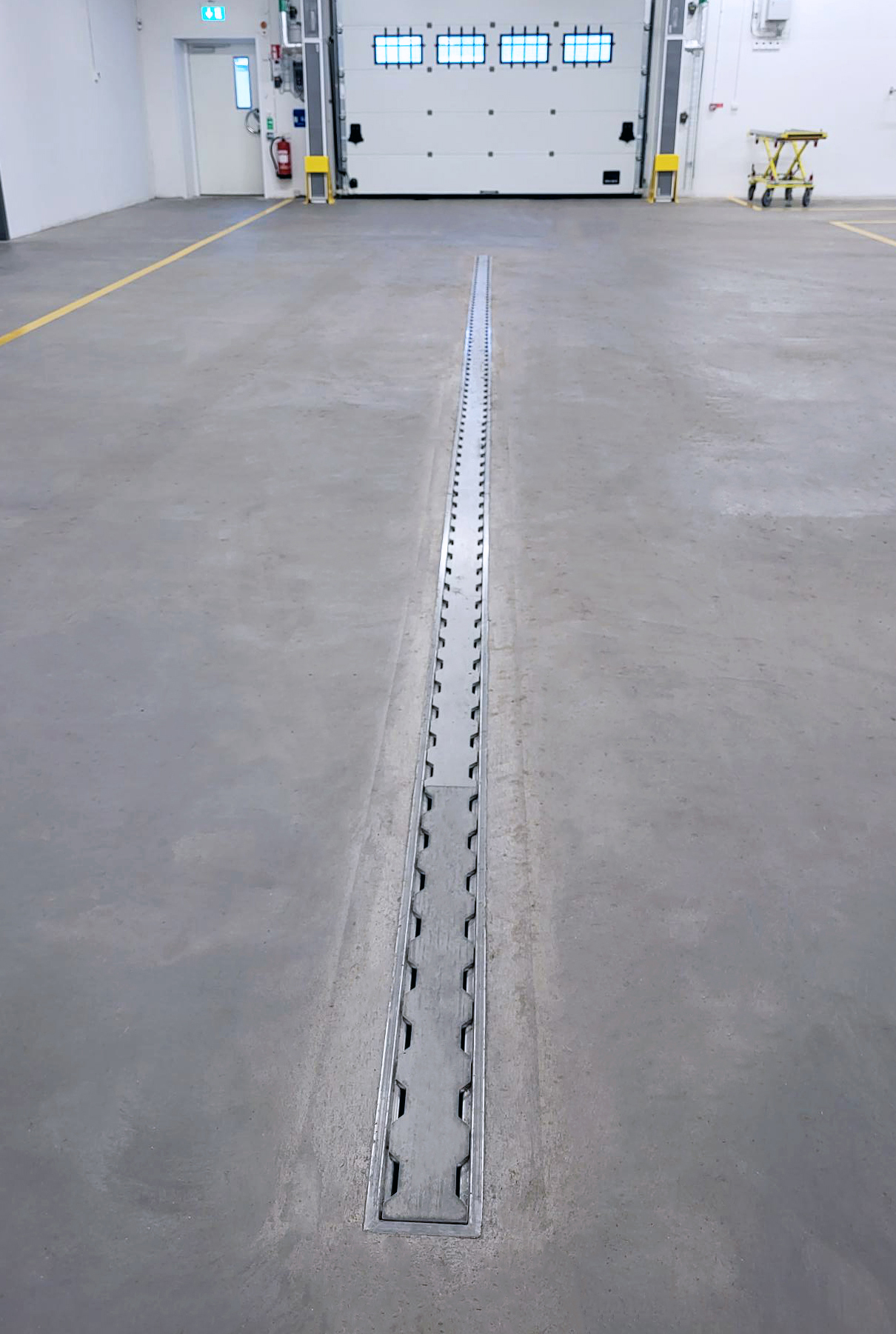

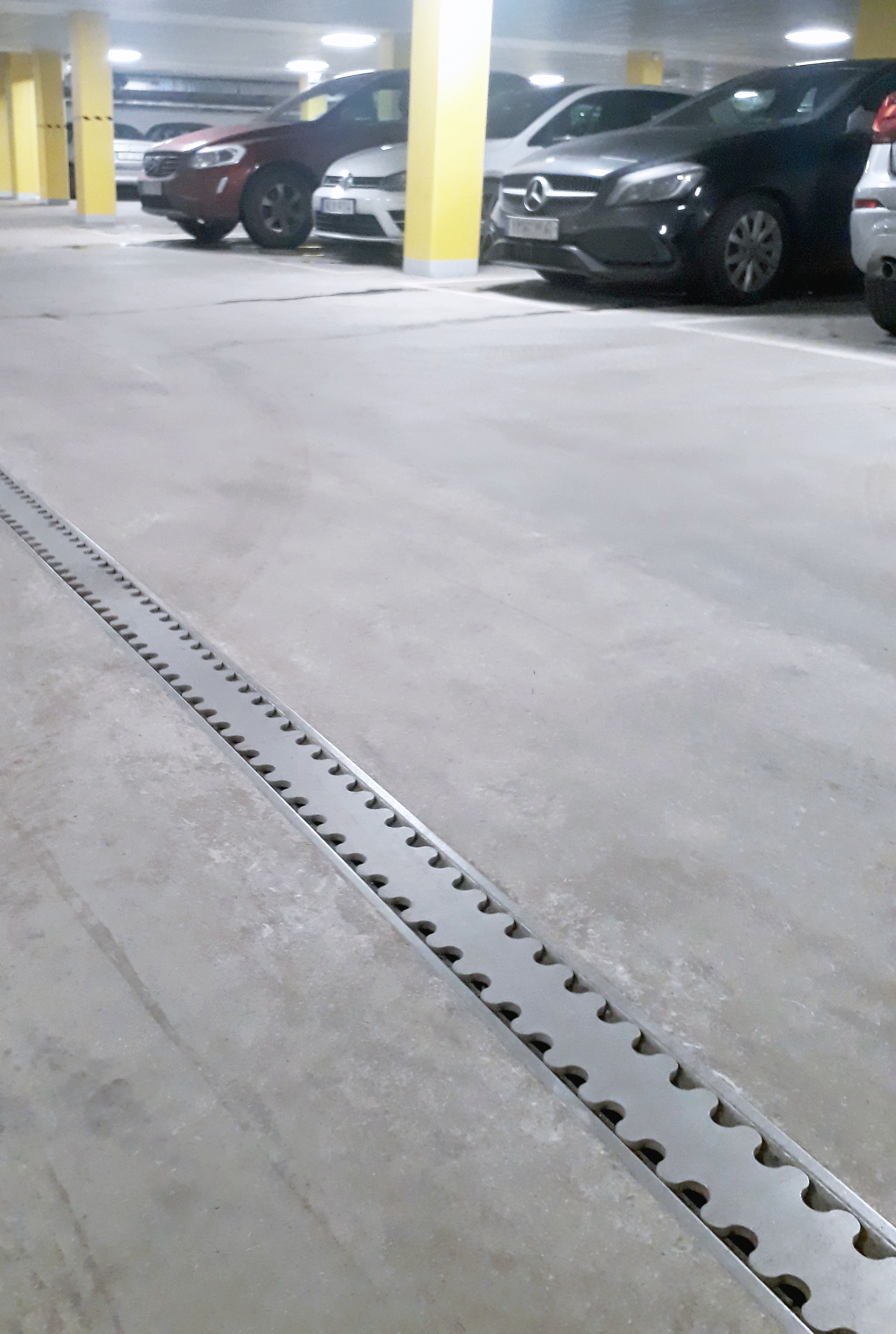

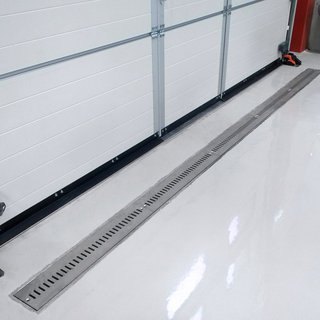

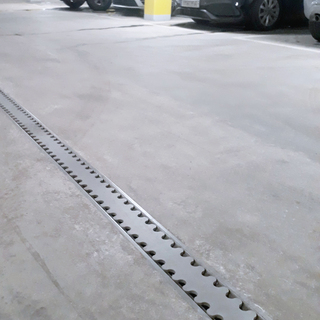

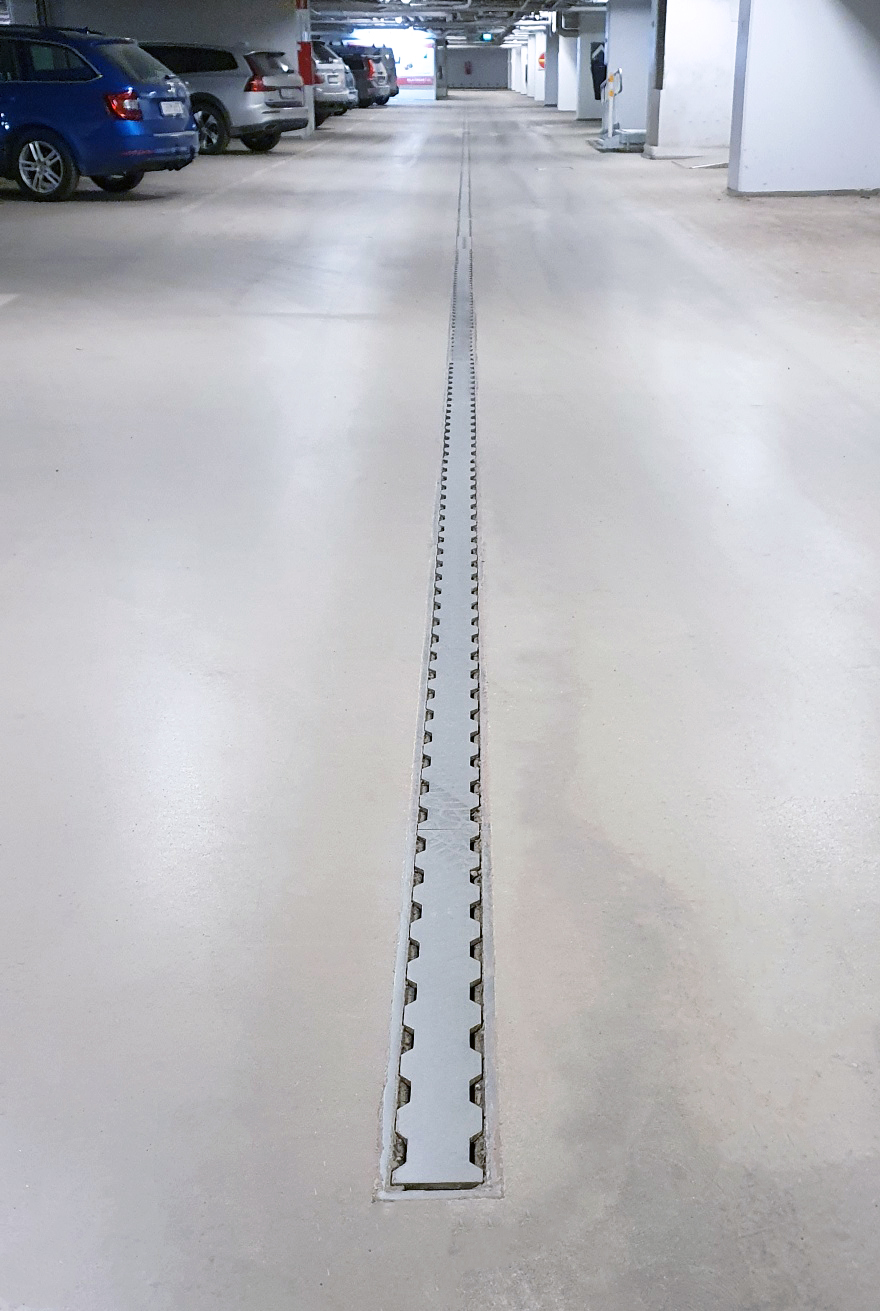

För ingjutning i betonggolv inom industri, verkstäder, P-hus, garage, och som spärr vid portar eller linjeavvattning i kuvertfall.

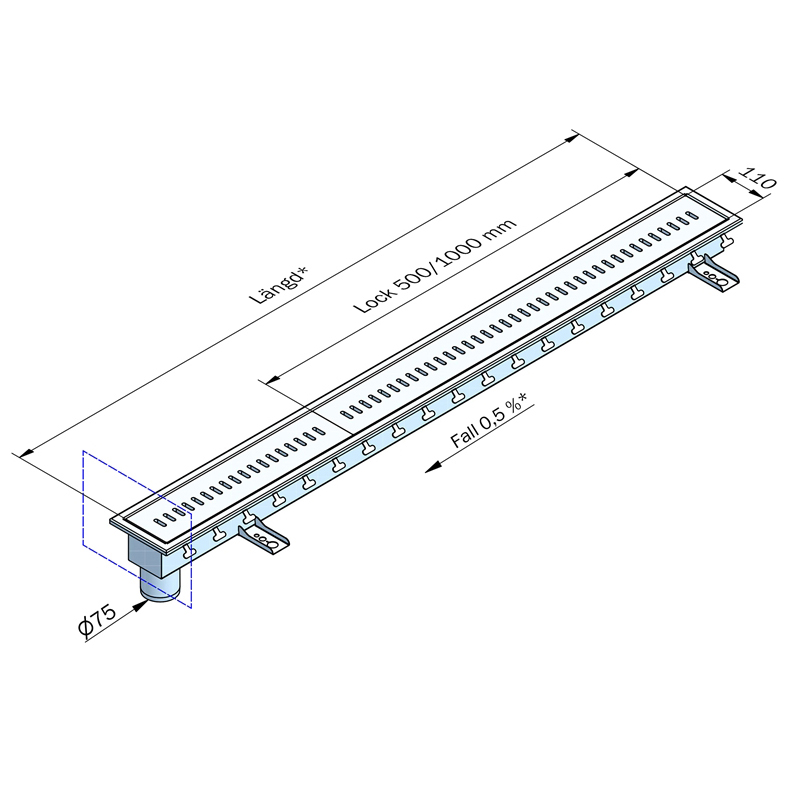

Valfri längd i 0,5-m intervall. 1m–100m. Vid långa längder kan fler utlopp behövas. Vid längder över 4 m levereras rännan i sektioner mellan 1 – 3 m.
Bredd 110 mm.
Rännan utföres med fall mellan 0,1-0,5 %.
Kvalitet syrafast rostfritt EN 1.4404 (SS 2348).
För ingjutning i betonggolv.

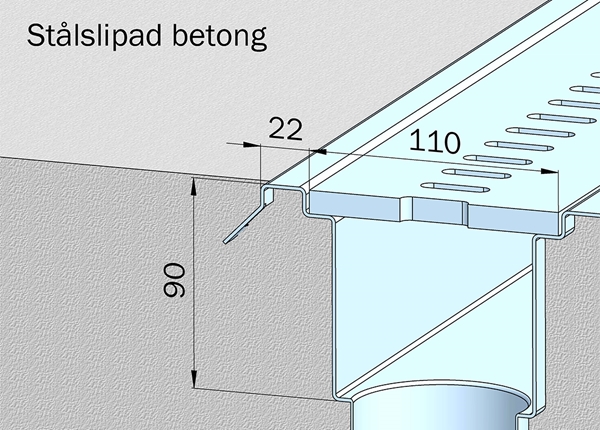

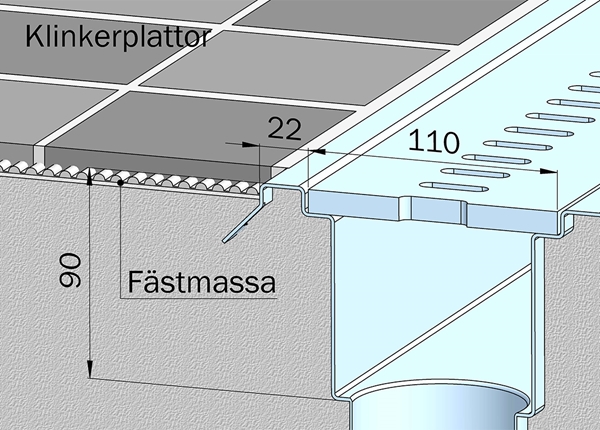

Ränndelar för klinkergolv, massagolv samt stålslipat betonggolv.
Levereras som standard med silplåt "Omega" (se variantutförande).
Silplåtarna/locken levereras i delar i måtten 500 mm eller 1000 mm. Vikten är max 8 kg vid mått 1000mm.
Utan vattenlås.
Bottenutlopp Ø 75 mm placerat vid en gavel.

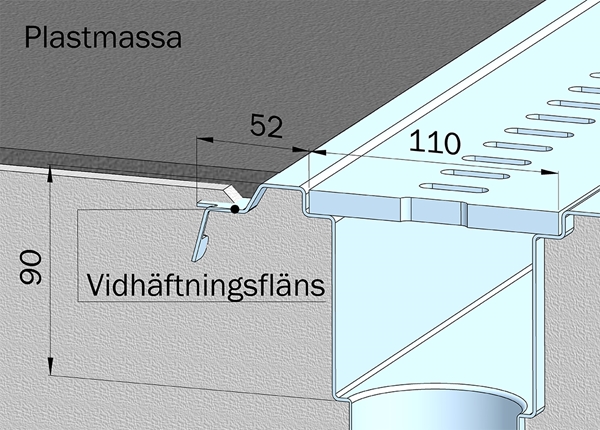

Installationstillbehör som ingår: Levereras täckt för att hindra betong från att rinna ner i rännan under gjutning. Rejäla fästöron för förankring i bjälklaget. Dessa ger möjlighet till enkel höjdjustering ovanifrån. Vid massagolv ingår ursparingslister på vidhäftningsflänsar.

M125 För utrymmen med lastbils- och trucktrafik. Provad enligt SS-EN 1253-1 med 85 kN belastning.

Utföranden

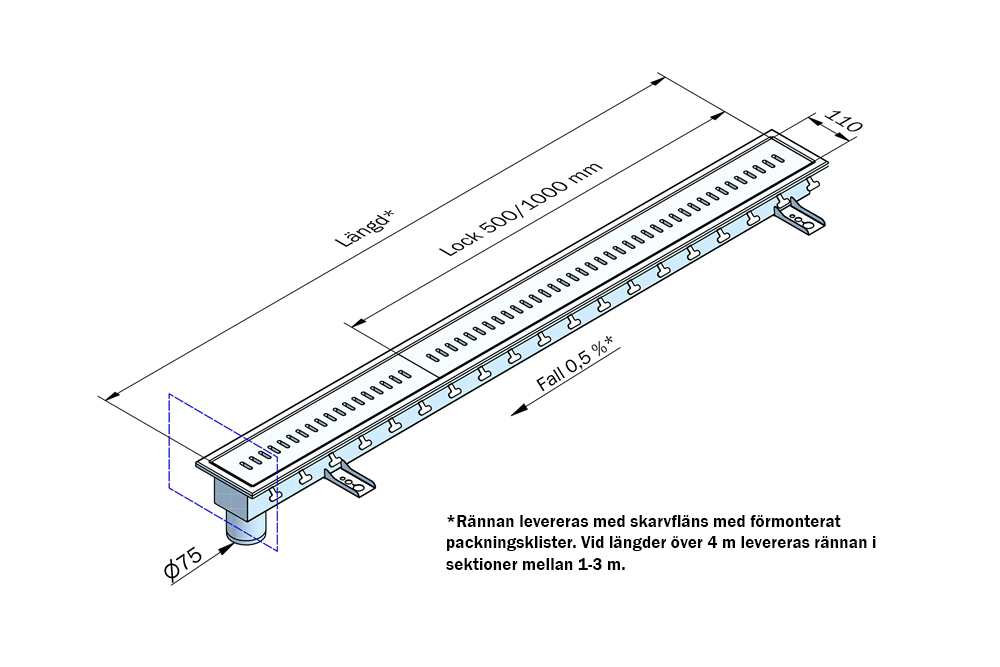

Skarvfläns:
Rännan levereras med skarvfläns med förmonterat packningsklister.
Vid längder över 4000 mm levereras rännan i sektioner mellan 1000 - 3000 mm.

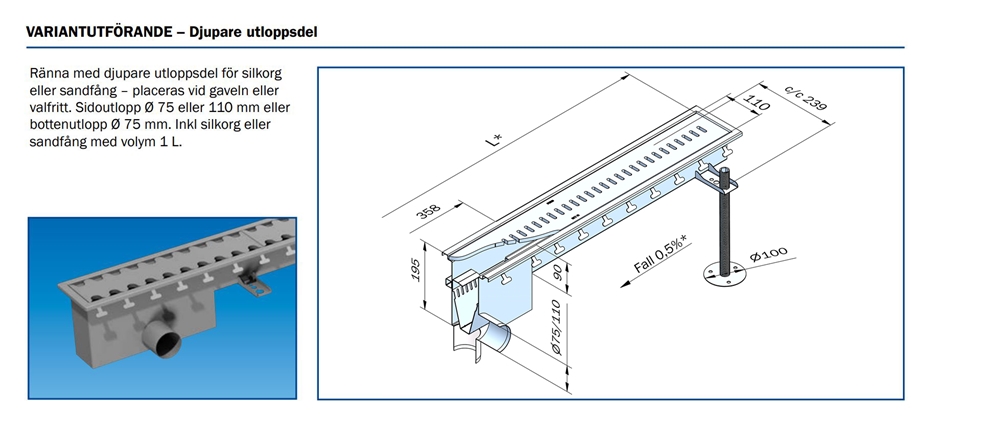

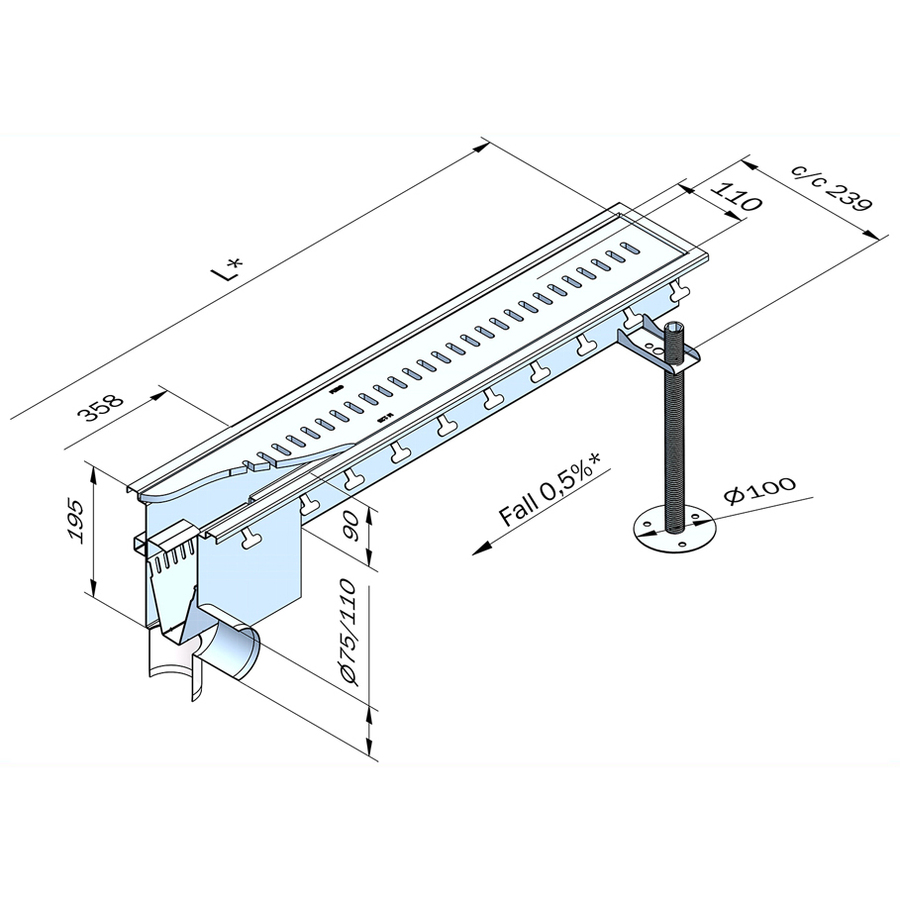

Djupare utloppsdel:

Ränna med djupare utloppsdel med plats för silkorg alt. sandfång.

Placering: Gavel alt. valfritt.
Utlopp: Sida Ø75 mm alt. Ø110 mm. Botten Ø75 mm.

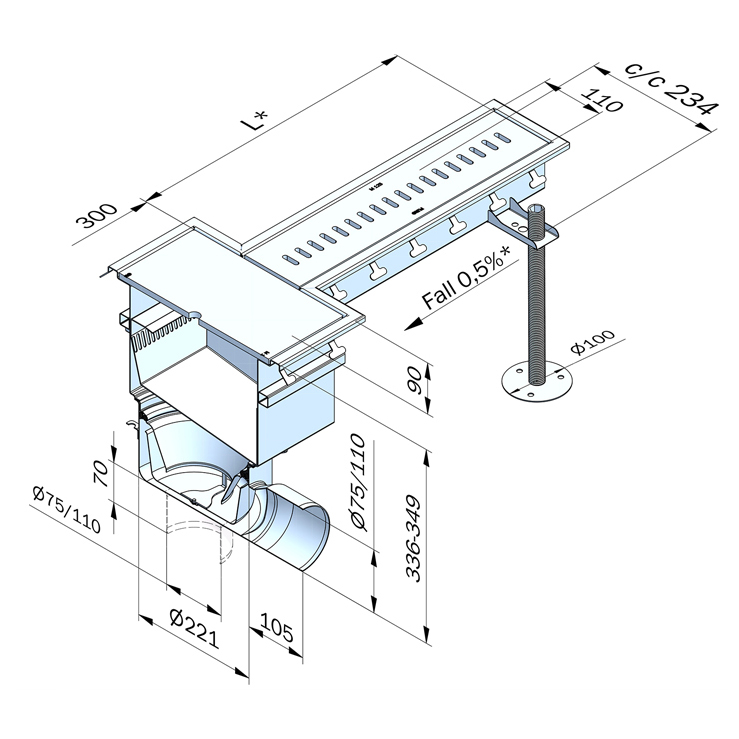

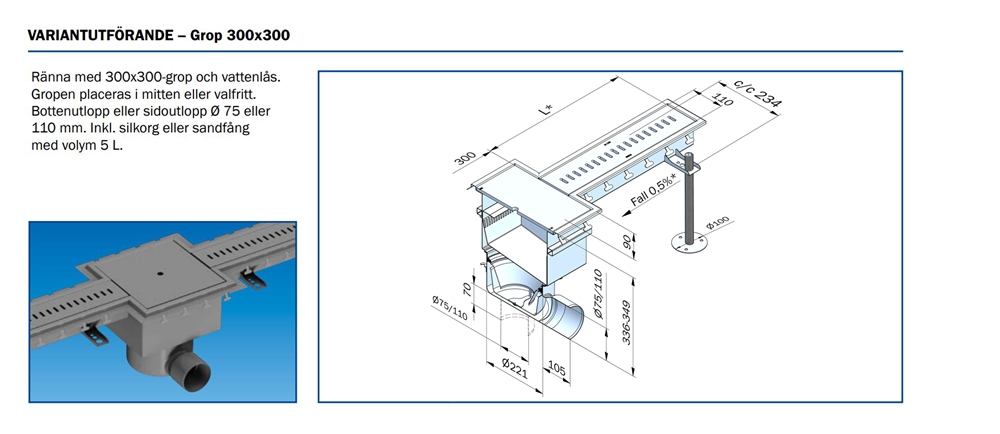

Grop 300 x 300 mm:
Ränna med 300 x 300 mm-grop och vattenlås med plats för silkorg alt. sandfång.

Placering: Mitten alt. valfritt.
Utlopp: Sida alt. Botten, Ø75 mm eller Ø110 mm.

Fastskruvad silplåt Sigma, M125

Fastskruvad silplåt med mönster "Sigma".

Belastningsklass: M125

Art.nr. 1SLMSS11101

Täcklock, M125

Robust och hållbart täcklock anpassat för tung trafik.

Belastningsklass: M125

Art.nr. 1HLM331

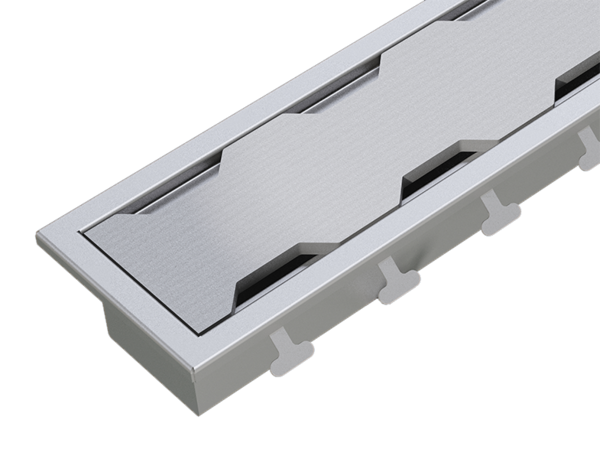

Silplåt Sigma, M125

Silplåt med mönster "Sigma".

Belastningsklass: M125

Art.nr. 1SLMS11101

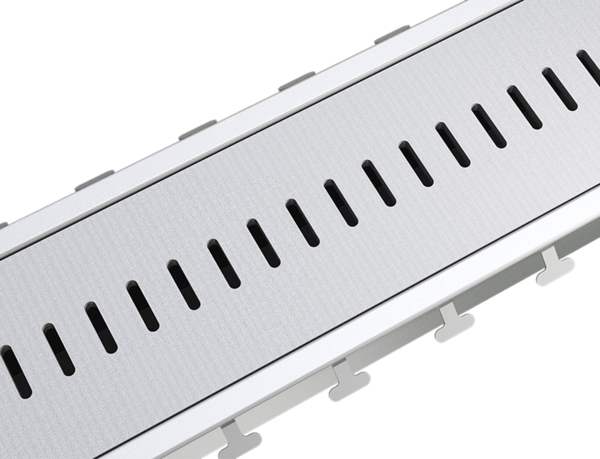

Silplåt Omega, M125

Silplåt med mönster "Omega".

Belastningsklass: M125

Art.nr. 1SLMO11101

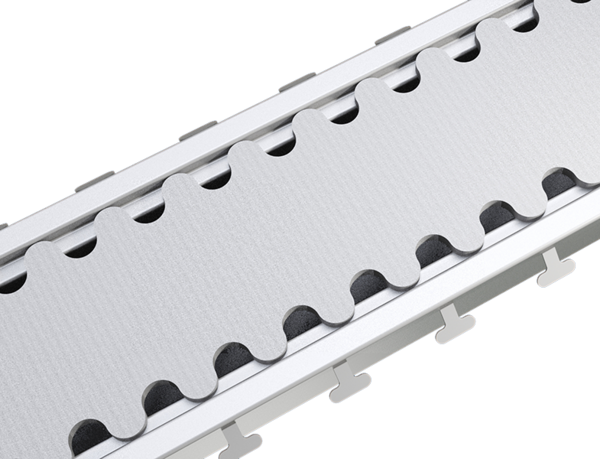

Silplåt Epsilon, M125

Silplåt med mönstring "Epsilon".

Belastningsklass: M125

Art.nr. 1SLME11101

Fastskruvad silplåt Epsilon, M125

Fastskruvad silplåt med mönstring "Epsilon".

Belastningsklass: M125

Art.nr. 1SLMES11101

Fastskruvad silplåt Omega, M125

Fastskruvad silplåt med mönster "Omega".

Belastningsklass: M125

Art.nr. 1SLMOS11101

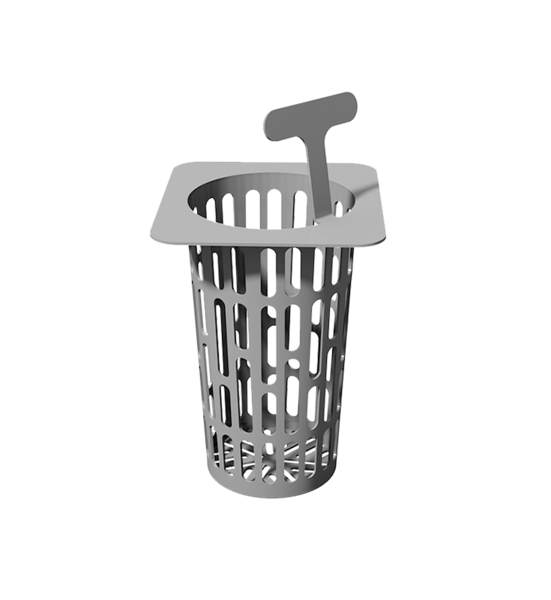

Silkorg

Rund, upphängd silkorg.

Volym: 2,4 dl

Art.nr. 1SK7511

Lyftkrok

Praktisk och ergonomisk lyftkrok för säker hantering av galler och silplåtar. Ger stabilt grepp och minskar skaderisken vid lyft. Perfekt för underhåll och installation.

Art.nr. 1LK1

Extra förstärkningslist

Förstärkning under rännans kant, rekommenderas vid hög trafikbelastning över rännan.

Art.nr. 1EF159

Ränna i vinkel

Rännan tillverkas i en 90-graders vinkel, där L1 och L2 representerar gallermåtten.
Utloppsbrunnen placeras i vinkeln för effektiv avrinning.

Art.nr. 1VRGV

Flera utlopp

Ränna med flera utlopp, kompletteras med c/c mått.

Art.nr. 1VRUR

Jordfläta

Jordfläta för potentialutjämning. Anpassad för valfritt fästöra på golvbrunnar och rännor.

För mer info:
Monteringsanvisning för jordfläta

Art.nr. 1VJF

Ställben av gängstång

Ställben av M10 gängstång. Justering med vingmutter.

Höjd: 300 mm.
Fotens diameter: 100 mm.

Art.nr. 1SB30

Ställben av plast

Ställben som möjliggör enkel justering ovanifrån.

Höjd: 300 mm
Fotens diameter: 100 mm.

Använd tillsammans med Installationstillbehör "Bits till ställben".

Art.nr. 1SB40

Bits till ställben plast

För enkel höjdjustering av
Ställben av plast.

Art.nr. 1BITS16

Dokumentation

Teknisk översikt

Monteringsanvisning FURO 150 och 159

Drift och skötsel

Byggvarudeklaration

Monteringsanvisning för jordfläta
