Kanalränna med galleröppning FURO 161

Kanalränna med galleröppning FURO 161

Bredd 100 mm. För livsmedelsindustri m.m. med både lättare och tyngre belastningar.
  • Kan byggas till valfri längd med täthetstestade flänsförband. Bredd 100 mm.
  • Modullängd max 2950 mm.
  • Kvalitet rostfritt EN 1.4301 (SS 2333) alt. syrafast rostfritt EN 1.4404 (SS 2348).
  • För ingjutning i betonggolv.

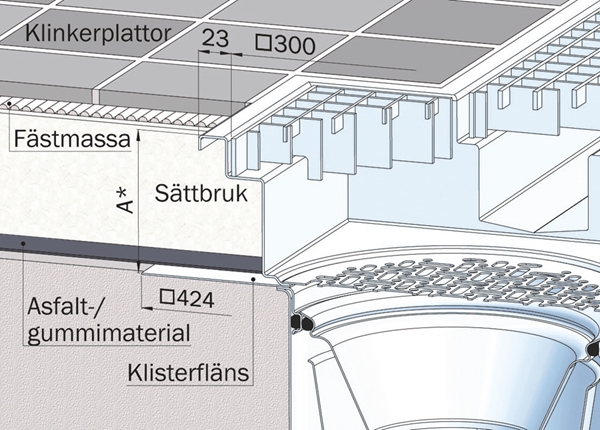

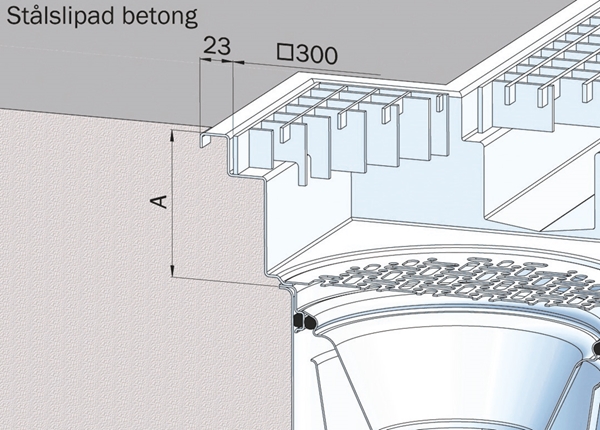

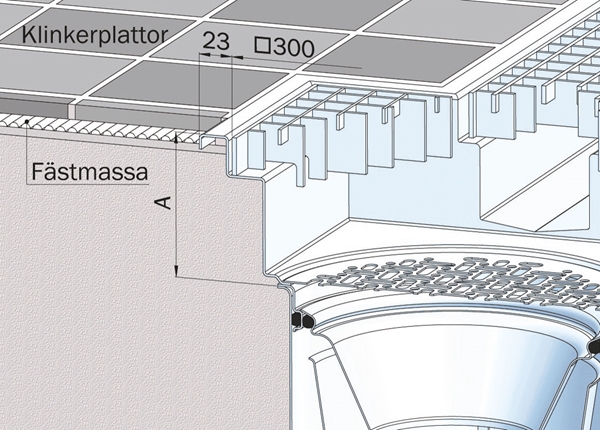

  • Överdelar för klinkergolv, massagolv samt stålslipat betonggolv som är vridbara 360°, vinkelställbara och teleskopiska.
  • Rännans botten är V-formad för att underlätta självrensning.
  • Golvrännan har utloppsdel med urtagbart vattenlås med handtag.
  • EPDM-gummitätningar enligt EN 681-1 typ Wc.
  • Rostfritt, körbart rutgaller utfört i delar med max vikt 8 kg per del.

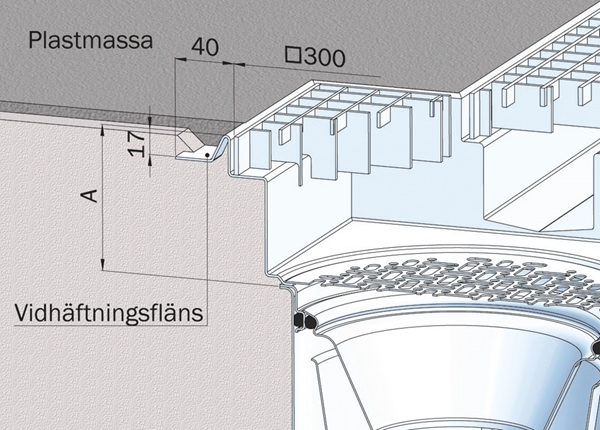

  • Installationstillbehör som ingår: Levereras täckt för att hindra betong från att rinna ner i rännan under gjutning. Rejäla fästöron för förankring i bjälklaget. Dessa ger möjlighet till enkel höjdjustering ovanifrån. Vid massagolv ingår ursparingslister på vidhäftningsflänsar.

Utföranden

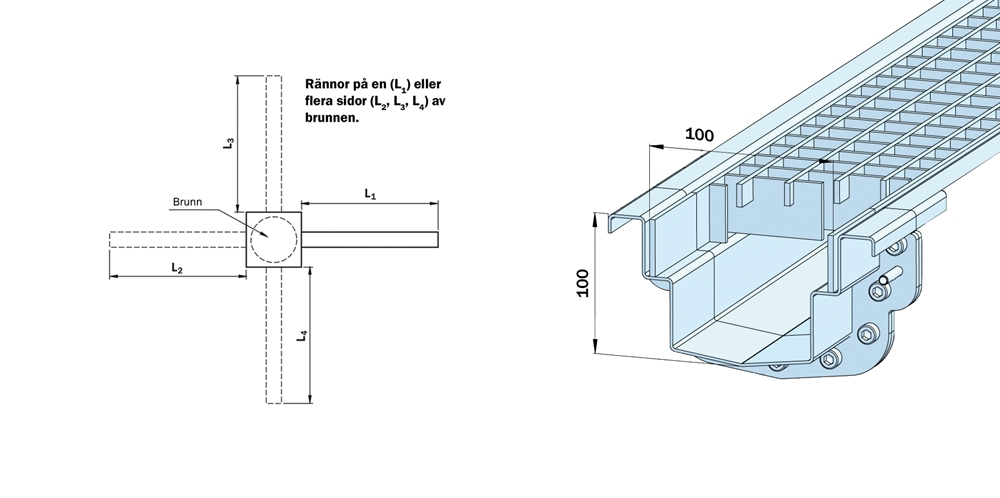

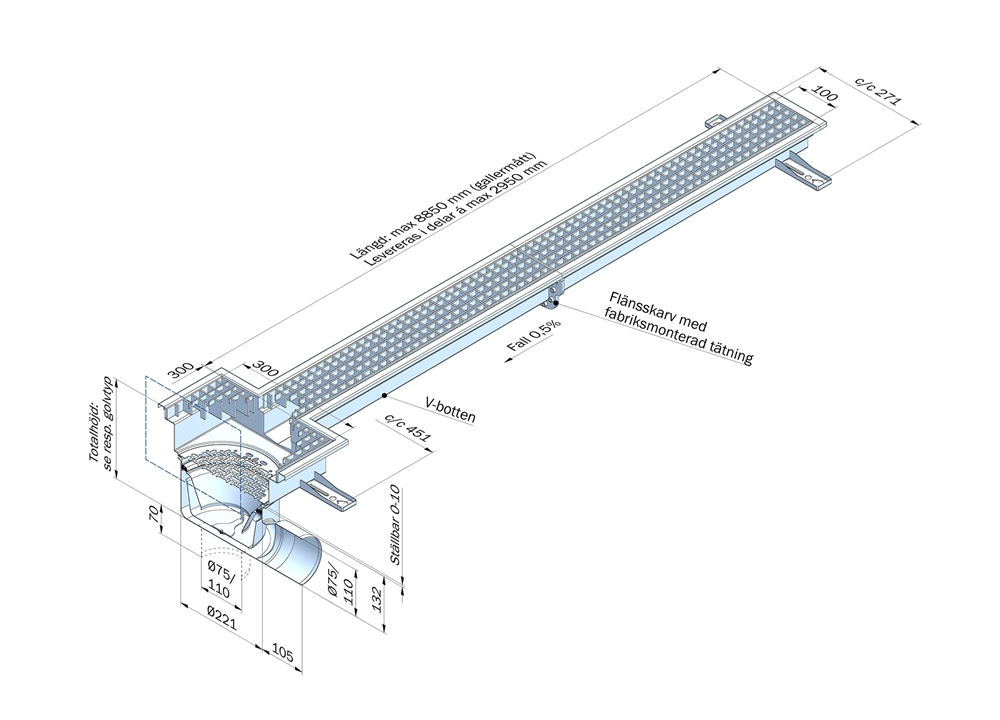

Mått för golvränna FURO 161

Byggmått_ränna_med grop_SM_1.jpg

Byggmått för golvränna FURO 161:

S1: 270 mm

F1: 210 mm

S2: 555 mm

F2: 495 mm

Vattenlås

Ingår som standard. Kan eftermonteras.

Art.nr. 220VH12

Vattenlås, mekaniskt luktstopp

Vattenlås med mekaniskt luktstopp.

Art.nr. 220VL12

Vattenlås, lukt- och bakvattenstopp

Vattenlås med mekaniskt lukt- och bakvattenstopp.

Art.nr. 220VLB12

Vattenlås, avstägningsbart

Avstängningsbart med nyckel. Vid kombination med tillbehör krävs en påbyggnadsdel.

Art.nr. 220VA2

Lyftkrok

Lyftkrok för rutgaller och silplåtar.

Art.nr. 1LK1

Silkorg, 2,7 liter

Silkorgen passar i spygatt och i brunn med påbyggnadsdel.

  • Volym: 2,7 l
  • Kapacitet: 4,0 l/s

Art.nr. 220SK41

Silkorg, 1,2 liter

  • Volym: 1,2 l
  • Kapacitet: 4,0 l/s

Art.nr. 220SK32

Sandfång, 1,5 liter

Sandfånget passar i brunnar med påbyggnadsdel eller i spygattutförande.

  • Volym: 1,5 l
  • Kapacitet: 1,5 l/s


Art.nr. 220SF41

Sandfång, 0,9 liter

  • Volym: 0,9 l
  • Kapacitet: 1,5 l/s

Art.nr. 220SF61

Nyckel till vattenlås

Nyckel för låsning av Vattenlås 220VA2.

Art.nr. 1NV1

Förhöjningsring

Förhöjningsring för golvtyp klinker K1 med en höjd av 25 mm.

Art.nr. 220FR12

Inloppsdel

Inloppsdel

Inloppsdel med anslutning Ø 50 mm. Ökar totalhöjden med 82 mm.

Art.nr. 1VIN220

Jordfläta

Jordfläta

Fabriksmonterad jordfläta för potentialutjämning.

Art.nr. 1VJF

Fastskruvning galler

Fastskruvning galler

Fastskruvning av galler. Ökar säkerheten genom att förhindra att gallret oavsiktligt rör sig.

Art.nr. 1VFG

Påbyggnadsdel

Påbyggnadsdel

Påbyggnadsdel, ger plats för extra stora tillbehör. Ökar totalhöjden med 82 mm.

Art.nr. 1VPA220

Ränna i vinkel

Ränna i vinkel

Rännan tillverkas i en 90-graders vinkel, där L1 och L2 representerar gallermåtten.
Utloppsbrunnen placeras i vinkeln för effektiv avrinning.

Art.nr. 1VRGV

Spygatt

Spygatt

Golvbrunn utan inbyggt vattenlås. Ett vattenlås kan enkelt eftermonteras vid behov.

  • ​​​​​​Kapacitet: 6 liter/sek

Art.nr. 1VSU220

Tätningsmedel Aqua Tät

Tätningsmedel Aqua Tät för plastmatta. Används under matta
vid montage av klämram.

Art.nr. 1AQUAT40

Ställben av gängstång

Ställben av M10 gängstång. Justering med vingmutter.

  • Höjd: 300 mm.
  • Fotens diameter: 100 mm.

Art.nr. 1SB30

Bits till ställben plast

För enkel höjdjustering av
Ställben av plast.

Art.nr. 1BITS16

Ställben av plast

Ställben som möjliggör enkel justering ovanifrån.

  • Höjd: 300 mm
  • Fotens diameter: 100 mm.

Använd tillsammans med Installationstillbehör "Bits till ställben".

Art.nr. 1SB40
