Golvbrunn FURO 141

Golvbrunn FURO 141

För industri m.m. med tyngre belastningar.
  • Dim. 173 x 173 mm.
  • Kvalitet syrafast rostfritt EN 1.4404 (SS 2348).
  • För ingjutning i betonggolv.
  • Överdelar för klinkergolv, massagolv samt stålslipat betonggolv som är vridbara 360°, vinkelställbara och teleskopiska.
  • Golvbrunnen har urtagbart vattenlås med handtag.
  • EPDM-gummitätningar enligt EN 681-1 typ Wc.
  • Körbart rostfritt spaltlock alt. rostfritt rutgaller.
  • Installationstillbehör som ingår: Levereras täckt för att hindra betong från att rinna ner i brunnen under gjutning. Rejäla fästöron för förankring i bjälklaget. Dessa ger möjlighet till enkel höjdjustering ovanifrån. Vid massagolv ingår ursparingslister på vidhäftningsflänsar.
  • Finns på lager för omgående leverans.
  • M125 För utrymmen med lastbils- och trucktrafik. Provad enligt SS-EN 1253-1 med 85 kN belastning.

Omgående leverans

Utföranden

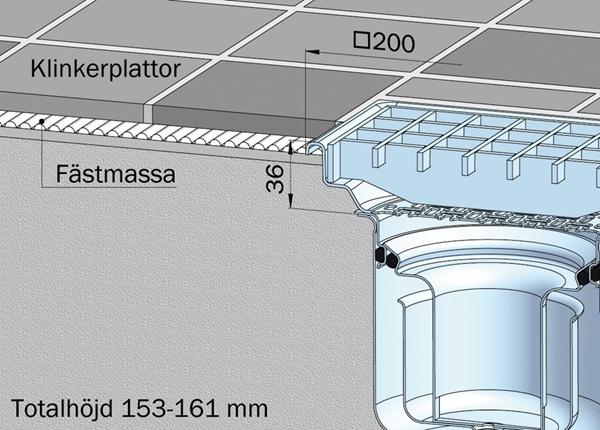

Klinker K3

Golvmaterial: Klinker i fästmassa
Tätskikt: Golv utan tätskikt
Tätskiktsanslutning: Ingen

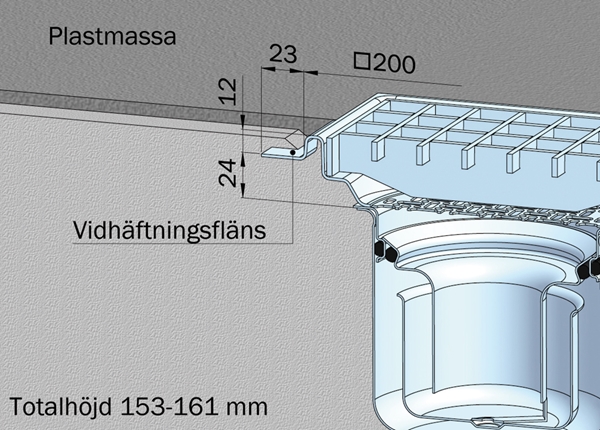

Massagolv

Golvmaterial: Massagolv
Tätskikt: Epoxy- eller akrylmassa
Tätskiktsanslutning: Massafläns med ursparing för massa

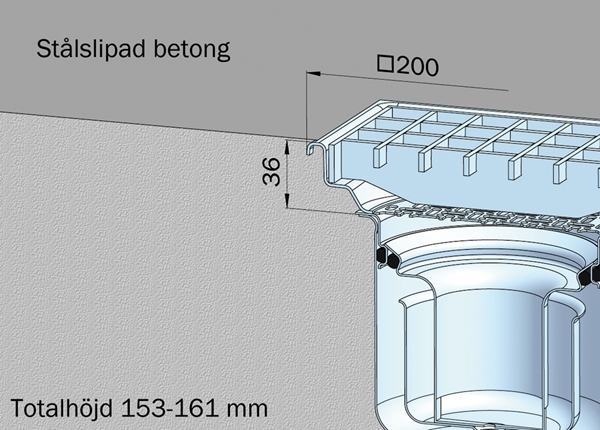

Stålslipat betonggolv

Golvmaterial: Betong
Tätskikt: Golv utan tätskikt
Tätskiktsanslutning: Ingen

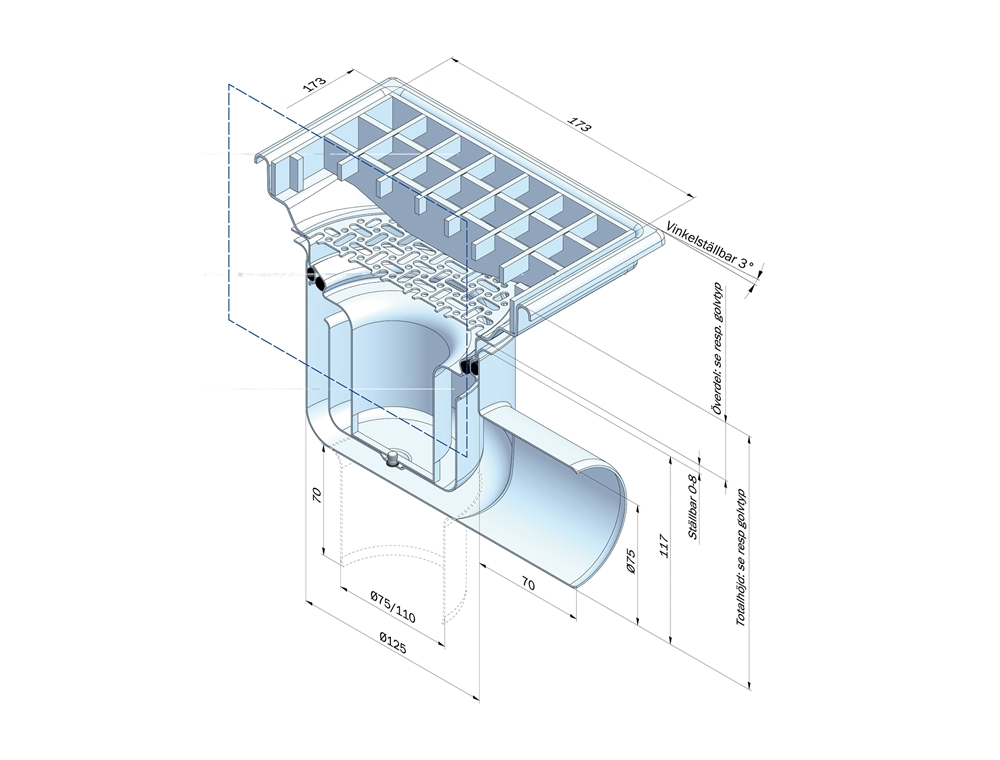

Mått för golvbrunn FURO 141


Byggmått för golvbrunn FURO 141:

S1: 310 mm

F1: 230 mm

Brunnar och rännor har alltid ett anslutningsrör och dess vattengång/V.g. att förhålla sig till. Vattengång mäts alltid i rörets så kallade bottenlinje.

För att underlätta produktvalet anger vi totalhöjden (H) på våra brunnar och rännor. Totalhöjden är avståndet från färdig golvyta ner till där vattnet lämnar produkten. Vid bottenutlopp räknas mätpunkten där stosen börjar.

Totalhöjden (H) utgörs alltid av överdelsdjupet (D) plus utloppsdelen på produkten. Om överdelsdjupet ökas, ökar även totalhöjden, vilket påverkar produktens vattengång.


Mått för FURO 141:
Överdelsdjup (D) är 36 mm.
Totalhöjden (H) blir då 153 mm.

Fall mot utlopp:
Fall mot utlopp är anpassat efter produkt och golvtyp.

S 75

Sidoutlopp Ø75 mm
Kapacitet 1,6 l/s

B 75

Bottenutlopp Ø75 mm
Kapacitet 1,8 l/s

B 110

Bottenutlopp Ø110 mm
Kapacitet 1,6 l/s

Vattenlås

Vattenlås som ingår som standard. Kan eftermonteras.

Art.nr. 126VH2

Vattenlås, avstängningsbart

Vattenlås som kan stängas av med en nyckel. Vid val av tillbehör behövs en påbyggnadsdel.

Art.nr. 126VA2

Vattenlås, mekaniskt luktstopp

Vattenlås med med mekaniskt luktstopp.

Art.nr. 126VL12

Rutgaller, M125

Art.nr. Z-1GEM17171

Spaltlock, M125

Spaltlock med hygienisk design utan skarvar.

  • Belastningsklass: M125

Art.nr. Z-1SLM17171

Lyftkrok

Lyftkrok för rutgaller och silplåtar.

Art.nr. 1LK1

Silkorg

Mindre silkorg.

  • Volym: 2,5 dl
  • Kapacitet: 1,2 l/s

Art.nr. 133SK12

Silkorg, 5 dl

Silkorg som passar i spygattutförande och i brunn med tilläggsdetalj påbyggnadsdel.

  • Volym: 5 dl
  • Kapacitet: 1,5 l/s

Art.nr. 133SK22

Sandfång, 3 dl

Sandfång som passar i spygattutförande och i brunn med tilläggsdetalj påbyggnadsdel.

  • Volym: 3 dl
  • Kapacitet: 0,6 l/s

Art.nr. 133SF21

Nyckel till vattenlås

Nyckel för låsning av Vattenlås 126VA2.

Art.nr. 1NV2

Inloppsdel

Inloppsdel

Inloppsdel med anslutning Ø 50 mm.
Ökar totalhöjden med 60 mm.

Art.nr. 1VIN126

Jordfläta

Jordfläta

Fabriksmonterad jordfläta för potentialutjämning.

Art.nr. 1VJF

Fast brunnsgaller

Fast brunnsgaller

Galler som är fästa med skruv för att öka säkerheten.

Art.nr. 1VFG-GL

Radontätning

Radontätning

Fabriksmonterad radon- och vattentätning.

Art.nr. 1VRT

Påbyggnadsdel

Påbyggnadsdel

Ger plats för extra stora tillbehör.
Ökar totalhöjden med 60 mm.

Art.nr. 1VPA126

Ställben av gängstång

Ställben av M10 gängstång. Justering med vingmutter.

  • Höjd: 300 mm.
  • Fotens diameter: 100 mm.

Art.nr. 1SB30
