Rostfri golvränna för kök, industri och verkstad. Designad för lång hållbarhet och enkel installation i miljöer med lättare belastning och effektiv hantering av stora flöden.

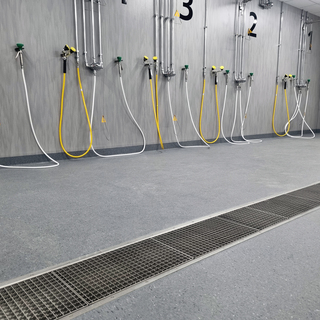

Golvränna, bredd 300 mm FURO 117

Robust rostfri golvränna anpassad för kök, restaurang samt industri med lättare belastningar.

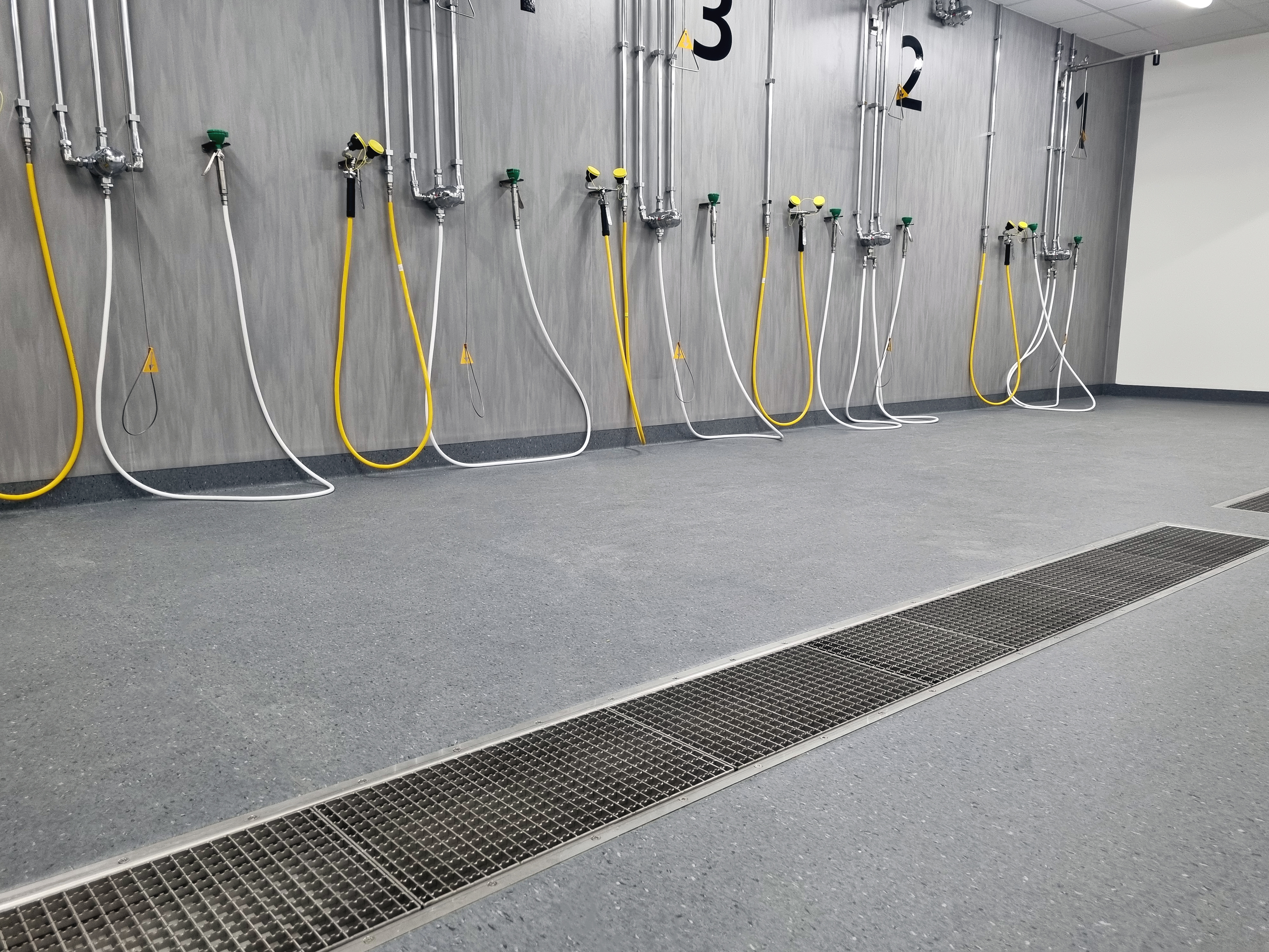

Golvrännan är idealisk för kök, restauranger och industrier med lättare belastningar.
Konstruerad med V-formad botten för att underlätta självrensning och säkerställa effektiv vattenavrinning med minskad risk för stopp.
Tillverkas i rostfritt stål EN 1.4301 (SS 2333) eller syrafast rostfritt EN 1.4404 (SS 2348) för lång hållbarhet och ökad korrosionsbeständighet i fuktiga eller aggressiva miljöer.
Rännöverdelarna är vridbara 360°, vinkelställbara och teleskopiska för klinkergolv, massagolv, plastmatta samt stålslipat betonggolv.
Levereras med urtagbart vattenlås med handtag för enkel skötsel och underhåll.
EPDM-gummitätningar enligt standard EN 681-1 typ Wc, vilket säkerställer hög kvalitet och hållbar tätning.
Rostfritt, halkskyddat rutgaller utfört i delar med en maximal vikt på 6 kg per del, vilket gör dem lätta att hantera.

Variabel längd:

600-3000 mm (100 mm intervall), för golvtyp Plastmatta, Klinker K4 och K5.
600-20000 mm (100 mm intervall), för övriga golvtyper.
Standardbredd 300 mm.

Installation:

Levereras med täckning för att förhindra betong från att rinna ner i rännan under gjutning.
Utrustad med rejäla fästöron för säker förankring i bjälklaget.
Vid massagolv ingår ursparingslister på vidhäftningsflänsar.
Ställben möjliggör enkel höjdjustering ovanifrån (se installationstillbehör).

L15 För utrymmen med lätt körtrafik, dock ej trucktrafik. Provad enligt SS-EN 1253-1 med 10 kN belastning.

Utföranden

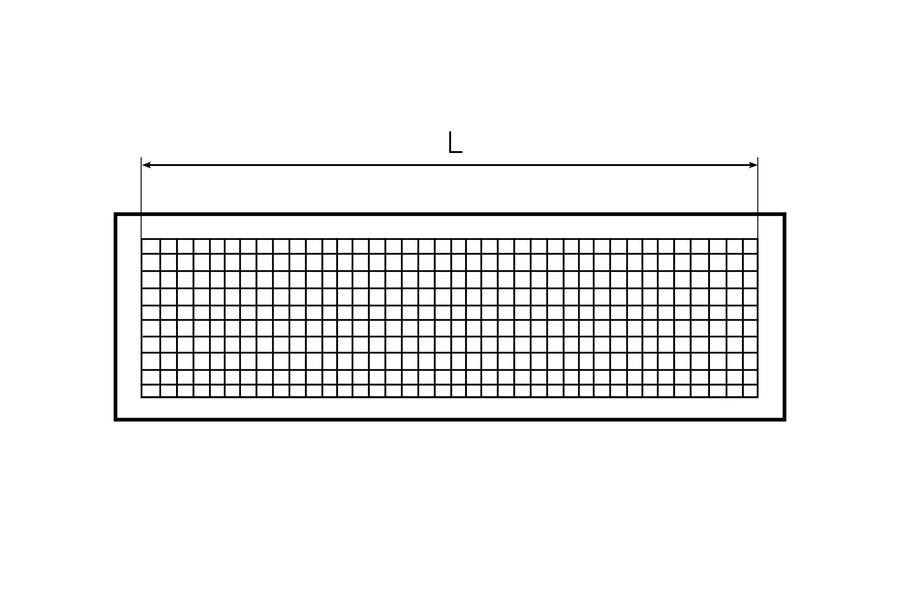

Variabel längd:

Längd (min-max) 600–20000 mm, i 100 mm intervall.
Maxlängd 3000 mm gäller för Klinker K4, K5 och Plastmatta.
Fast bredd: 300 mm.

Variabelt djup:

100 mm, ett bra val upp till 6000 mm.
150 mm, rekommenderas vid längder 6000–20000 mm.

Utloppsplacering:
Standard är mittplacerat utlopp men möjlighet finns att välja placering.

Ange c/c från vänster.

*För golvtyp Klinker K4 och K5 skiljer sig djupmåtten från ovan. För mer information, se avsnitt: "Vattengång, totalthöjd, överdelsdjup och fall mot utlopp".

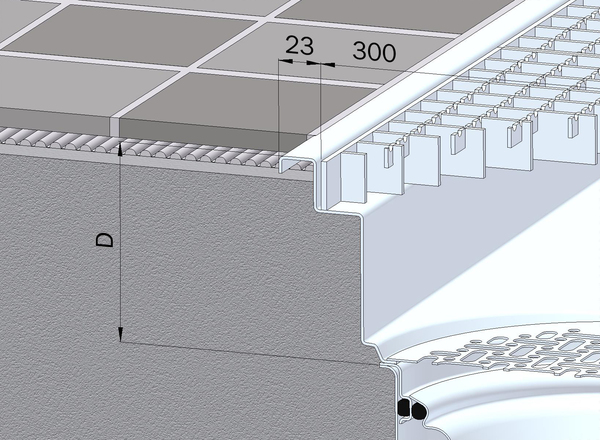

Klinker K3

Golvmaterial: Klinker i fästmassa

Tätskikt: Golv utan tätskikt

Tätskiktsanslutning: Ingen

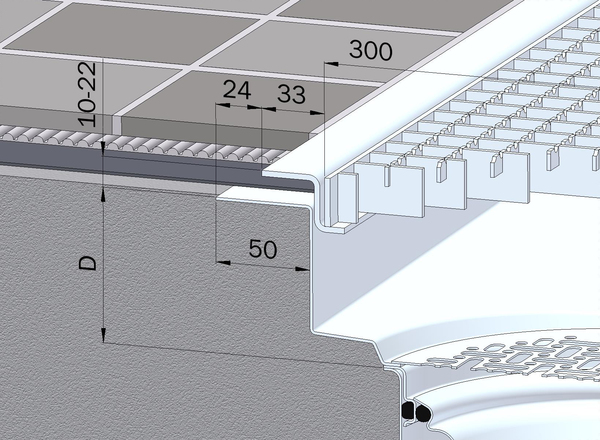

Klinker K4

Golvmaterial: Klinker direkt på tätskikt

Tätskikt: Tätskikt som kan rollas/spacklas ut och ansluts mot slät rostfri fläns

Tätskiktsanslutning: 50 mm bred rostfri klisterfläns

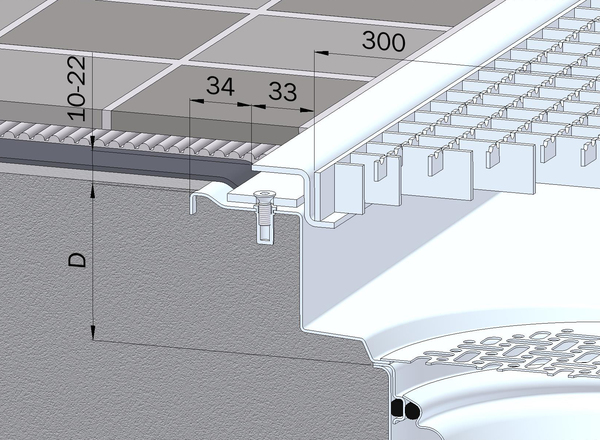

Klinker K5

Golvmaterial: Klinker direkt på tätskikt

Tätskikt: Tätskikt/Manschett som kläms fast

Tätskiktsanslutning: Klämfläns

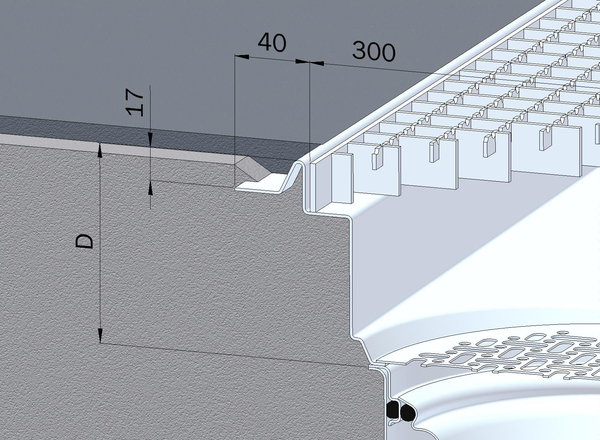

Massagolv

Golvmaterial: Massagolv

Tätskikt: Epoxy- eller akrylmassa

Tätskiktsanslutning: Massafläns med ursparing för massa

Plastmatta

Golvmaterial: Plastmatta 1,5-4 mm

Tätskikt: Plastmatta

Tätskiktsanslutning: FURO klämram

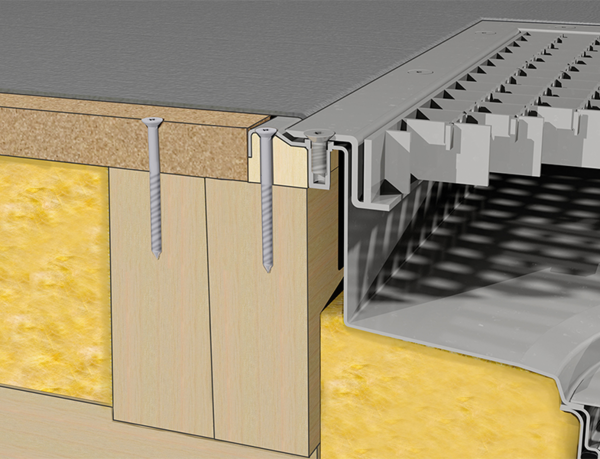

Plastmatta på träbjälklag

Golvmaterial: Plastmatta 1,5-4 mm

Tätskikt: Plastmatta

Tätskiktsanslutning: FURO klämram

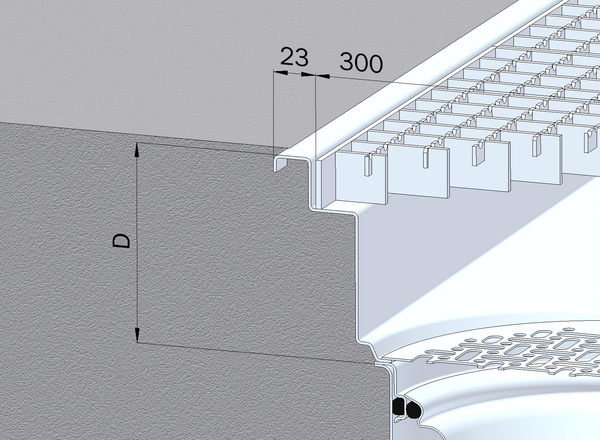

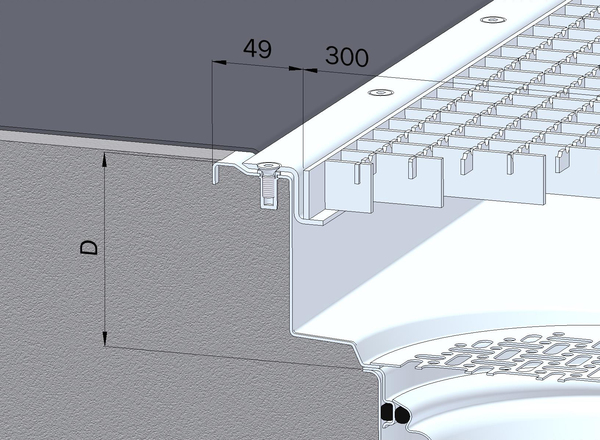

Stålslipat betonggolv

Golvmaterial: Betong

Tätskikt: Golv utan tätskikt

Tätskiktsanslutning: Ingen

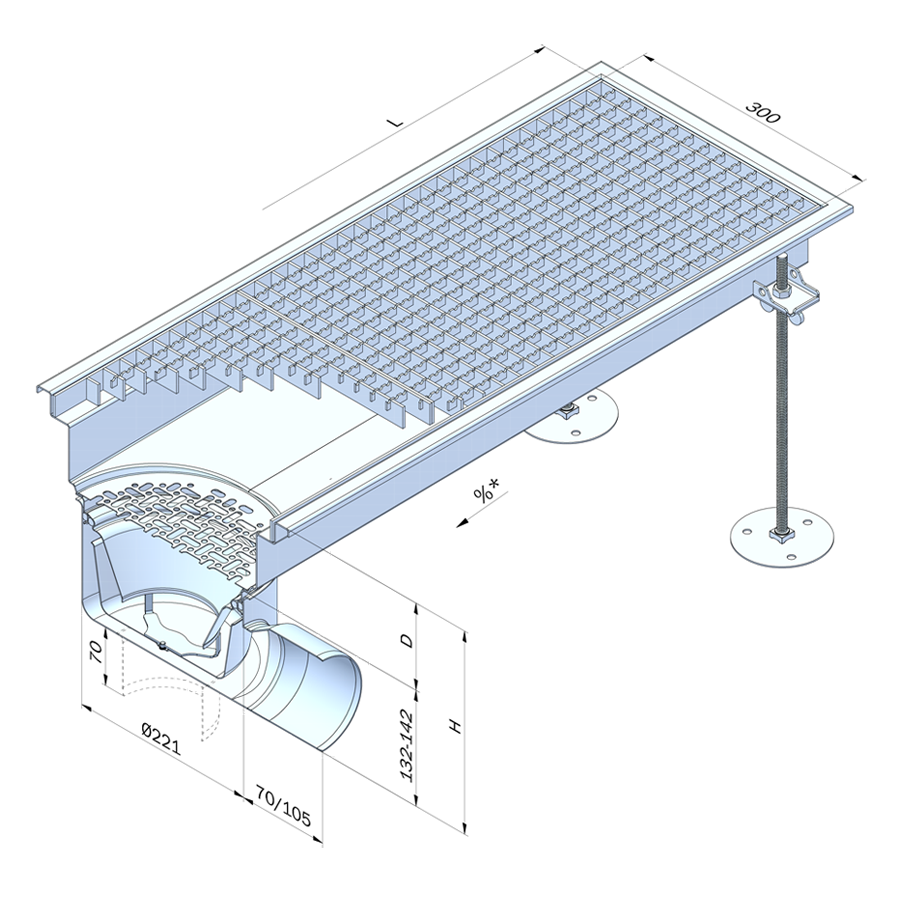

Mått för golvränna FURO 117:
*Produkten har fall mot utlopp.

För mer information, se avsnitt:
"Vattengång, totalthöjd, överdelsdjup och fall mot utlopp".

Byggmått för golvränna FURO 117:

S_1: = 450 mm
F₁= 410 mm

Brunnar och rännor har alltid ett anslutningsrör och dess vattengång/V.g. att förhålla sig till. Vattengång mäts alltid i rörets så kallade bottenlinje.

För att underlätta produktvalet anger vi totalhöjden (H) på våra brunnar och rännor. Totalhöjden är avståndet från färdig golvyta ner till där vattnet lämnar produkten. Vid bottenutlopp räknas mätpunkten där stosen börjar.

Totalhöjden (H) utgörs alltid av överdelsdjupet (D) plus utloppsdelen på produkten. Om överdelsdjupet ökas, ökar även totalhöjden, vilket påverkar produktens vattengång.

Mått för FURO 117:

Överdelsdjupet (D) kan väljas mellan 100 och 150 mm (100 mm är standard för längder upp till 6000 mm).
För golvtypen klinkers K4 och K5 varierar överdelsdjupet (D) mellan 80 och 130 mm (80 mm är standard för längder upp till 3000 mm).
Totalhöjden (H) på FURO 117 varierar därmed mellan 232 och 282 mm (232 mm är standard för längder upp till 6000 mm).
Om en påbyggnadsdel eller inloppsdel väljs, ökar totalhöjden (H) med 82 mm.

Fall mot utlopp:
Produktens fall mot utlopp varierar beroende på längd och valt överdelsdjup. Vid standardutförande mittplacerat utlopp gäller:

Vid längder upp till 6000 mm och rekommenderat djup på 100 mm blir fall mot utlopp minst 1 %.
Vid längder mellan 6000 – 20 000 mm och rekommenderat djup på 1 mm blir fall mot utlopp minst 1 %.

Vid andra behov än ovan rekommendationer påverkas fallet.

S 75

Sidoutlopp Ø75 mm

Kapacitet 4,8 l/s

S 110

Sidoutlopp Ø110 mm

Kapacitet 4,8 l/s

B 75

Bottenutlopp Ø75 mm

Kapacitet 4,8 l/s

B 110

Bottenutlopp Ø110 mm

Kapacitet 6 l/s

Vattenlås

Ingår som standard. Kan eftermonteras.

Art.nr. 220VH12

Vattenlås, mekaniskt luktstopp

Vattenlås med mekaniskt luktstopp.

Art.nr. 220VL12

Vattenlås, lukt- och bakvattenstopp

Vattenlås med mekaniskt lukt- och bakvattenstopp.

Art.nr. 220VLB12

Vattenlås, avstängningsbart

Avstängningsbart med nyckel. Vid kombination med tillbehör krävs en påbyggnadsdel.

Art.nr. 220VA2

Halkskyddat rutgaller, L15

Halkskyddat rutgaller med belastningsklass L15.

Maxlast: 1500kg

Art.nr. Z-GALLER-L15

Silkorg, 1,2 liter

Volym: 1,2 l
Kapacitet: 4,0 l/s

Art.nr. 220SK32

Silkorg, 2,7 liter

Silkorgen passar i spygatt och i brunn med påbyggnadsdel.

Volym: 2,7 l
Kapacitet: 4,0 l/s

Art.nr. 220SK41

Sandfång, 0,9 liter

Volym: 0,9 l
Kapacitet: 1,5 l/s

Art.nr. 220SF61

Sandfång, 1,5 liter

Sandfånget passar i brunnar med påbyggnadsdel eller i spygattutförande.

Volym: 1,5 l
Kapacitet: 1,5 l/s

Art.nr. 220SF41

Lyftkrok

Praktisk och ergonomisk lyftkrok för säker hantering av galler och silplåtar. Ger stabilt grepp och minskar skaderisken vid lyft. Perfekt för underhåll och installation.

Art.nr. 1LK1

Nyckel till vattenlås

Nyckel för vattenlås med avstängning.

Art.nr. 1NV1

Påbyggnadsdel

Påbyggnadsdel, ger plats för extra stora tillbehör. Ökar totalhöjden med 82 mm.

Art.nr. 1VPA220

Inloppsdel

Inloppsdel med anslutning Ø 50 mm. Ökar totalhöjden med 82 mm.

Art.nr. 1VIN220

Radontätning

Fabriksmonterad radon- och vattentätning.

Art.nr. 1VRT

Jordfläta

Jordfläta för potentialutjämning. Anpassad för valfritt fästöra på golvbrunnar och rännor.

För mer info:
Monteringsanvisning för jordfläta

Art.nr. 1VJF

Spygatt

Golvbrunn utan inbyggt vattenlås. Ett vattenlås kan enkelt eftermonteras vid behov.

Kapacitet: 6 liter/sek

Art.nr. 1VSU220

Ställben av gängstång

Ställben av M10 gängstång. Justering med vingmutter.

Höjd: 300 mm.
Fotens diameter: 100 mm.

Art.nr. 1SB30

Tätningsmedel Aqua Tät

Tätningsmedel Aqua Tät för plastmatta. Används under matta
vid montage av klämram.

Art.nr. 1AQUAT40

Dokumentation

Monteringsanvisning FURO 117

Drift och skötsel

Byggvarudeklaration

Teknisk översikt

Monteringsanvisning för jordfläta
