Floor drain FURO 150

Golvränna för verkstäder och tvätthallar.

Valfri längd i 0,5-m intervall. 1 m – 100 m. Vid långa längder kan fler utlopp behövas. Vi längder över 4 m levereras rännan i sektioner mellan 1 – 3 m.
Bredd 150 mm.
Rännan utföres med fall 0,5%.
Kvalitet syrafast rostfritt EN 1.4404 (SS 2348).
För ingjutning i betonggolv.
Ränndelar för klinkergolv, massagolv samt stålslipat betonggolv.
Levereras som standard med silplåt ”Pi” utfört i delar med maxvikt 11 kg per del.
Utan vattenlås.
Sido- eller bottenutlopp Ø 110 mm placerat vid en gavel.
Med innersil för utloppet.
Installationstillbehör som ingår: Levereras täckt för att hindra betong från att rinna ner i rännan under gjutning. Rejäla fästöron för förankring i bjälklaget. Dessa ger möjlighet till enkel höjdjustering ovanifrån. Vid massagolv ingår ursparingslister på vidhäftningsflänsar.

M125 For areas with truck traffic. Tested acc. to EN 1253-1 with 85 kN load.

Avlopp i verkstäder och tvätthallar får i de flesta fall inte anslutas direkt till spillvattennätet eftersom risk för oljeläckage och andra föroreningar finns.
Verkstadsrännan är avsedd att anslutas till en oljeavskiljare och har därför inget vattenlås. Rännan är som standard utförd med spaltlock vilket minskar risken att verktyg och reservdelar faller ned i rännan.

Variants

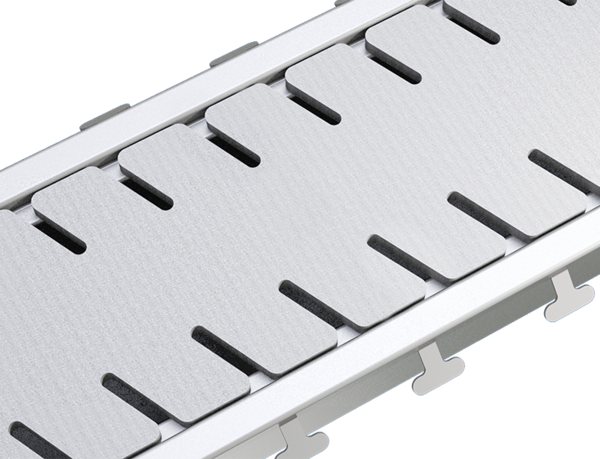

Slotted cover, M125

Robust and durable slotted cover designed for heavy traffic.

Load class: M125

Part no. 1SLMP15101

Cover lid, M125

Robust and durable cover lid designed for heavy traffic.

Load class: M125

Part no. 1HLM331

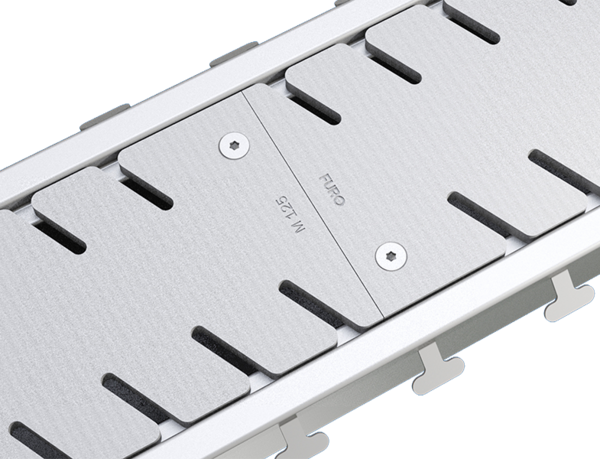

Strainer plate, screwed in place, M125

Strainer plate with screw fastening.

Load class: M125

Part no. 1SLMPS15101

SILKORG

Volym 2,0 L. Passar varianten Djupare utloppsdel.

Part no. 1SK150

Lifting tool

Practical and ergonomic lifting hook for safe handling of grates and perforated plates. Provides a stable grip and reduces the risk of injury when lifting. Ideal for maintenance and installation.

Part no. 1LK1

Extra reinforcement strip

Reinforcement under the edge of the channel, recommended for high traffic crossing over the channel.

Part no. 1EF159

Angle Channel

The channel is manufactured at a 90-degree angle, with L1 and L2 representing the grate dimensions.
The outlet drain is positioned in the angle for effective drainage.

Part no. 1VRGV

Multiple outlets

Channel with multiple outlets, supplemented with c/c measurements.

Part no. 1VRUR

Earth braid

Earth braid for potential equalization. Compatible with any attachment point on floor drains and channels.

For more information:
Installation instructions for earth braid

Part no. 1VJF

Mounting, threaded rod

Easy adjustment from above.

Height 300 mm.
Foot diameter = 100 mm.

Part no. 1SB30

Plastic mounting rod

Mounting rod that allows for easy adjustment from above.

Height: 300 mm
Foot diameter: 100 mm.

Use together with Installation accessories "Bits for plastic mounting rod".

Part no. 1SB40

Bits for plastic mounting rod

For easy height adjustment of plastic mounting rod.

Part no. 1BITS16

Documents

Technical overview (in swedish)

Installation instructions FURO 150 and 159

Installation instructions for earth braid
